視頻延長器 您的位置：首頁 > 視頻延長器

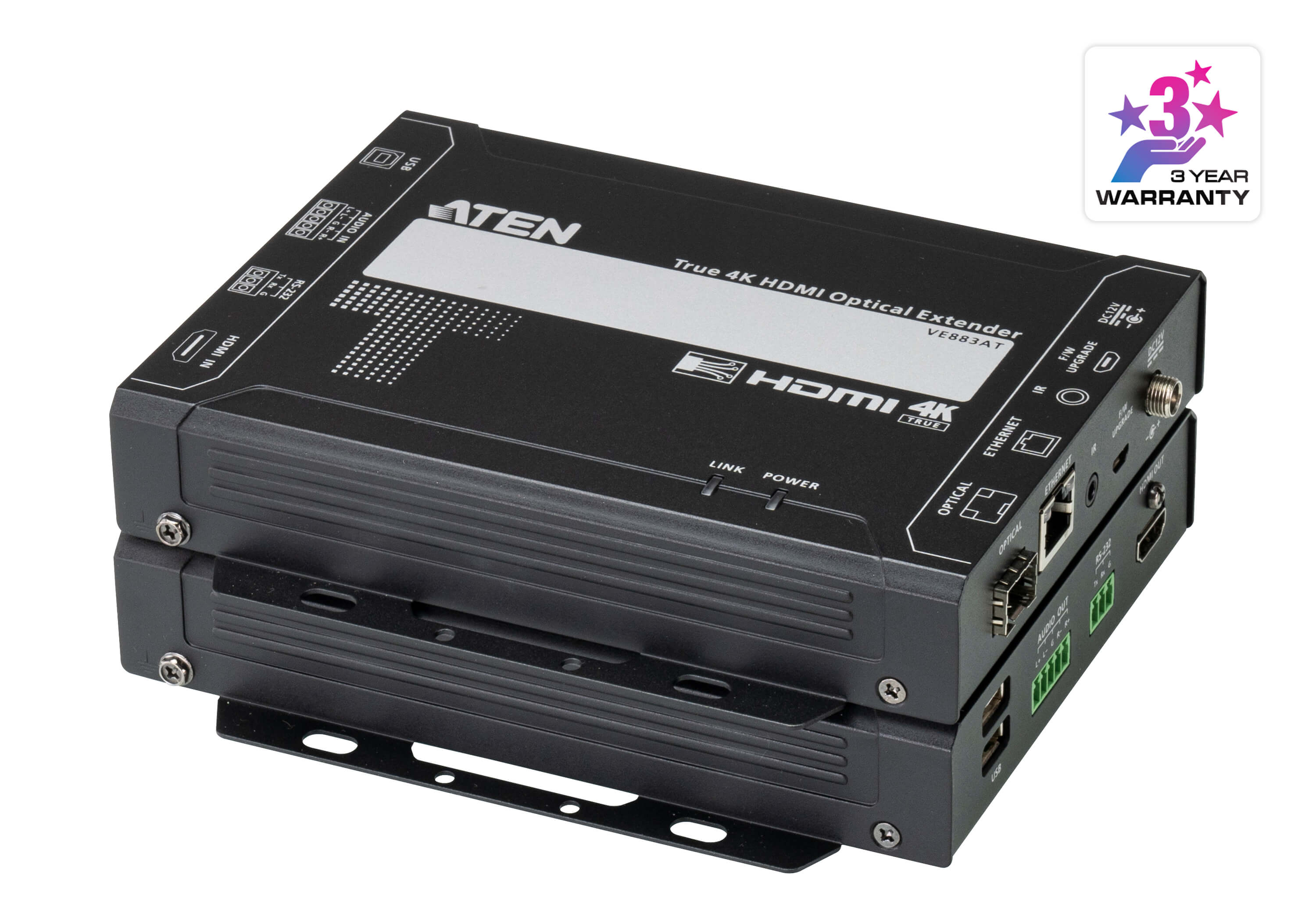

規格型號：VE883A

產品簡述：True 4K HDMI光纖延長器 (4K@300m (K1, MM) / 10km (K2, SM))

詳情介紹

產品概觀

VE883A True 4K HDMI光纖延長器包括一發送器VE883AT與一接收器VE883AR，通過一條雙頭光纖線材，即可將高達4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4) HDMI、音頻、USB 2.0、IR、RS-232、與Gigabit Ethernet信號無損地傳輸至300m(VE883AK1)或10km(VE883AK2)處。光纖線材不僅可簡化笨重的線材安裝，更可降低電磁干擾EMI (electromagnetic interference)與射頻干擾RFI (radiofrequency interference)。VE883A采用ATEN獨家FarSmooth技術，同步來源信號和輸出信號的畫素頻率，即便在超長距離傳輸下，仍可確保信號穩定流暢不卡頓

VE883A搭載HDMI輸入/輸出、模擬音頻輸入/輸出、USB 2.0、IR、RS- 232和Gigabit Ethernet界面。兩個USB Type-A連接端口讓使用者可連接更多USB外圍裝置。當做點對點延伸時，只需將光纖線材與已接在VE883A光纖連接端口上的SFP+ 模塊連接即可。此外，VE883A亦支持搭配ATEN VM7584 / VM8584光纖輸入 / 輸出板卡的模塊化矩陣式視頻切換器，擴大應用范圍。VE883A適用于需要長距離True 4K影音傳輸且信號不能被電磁干擾的場景，例如控制室、工廠和醫院。

注意: VE883A / VE883AT / VE883AR 并不相容于VE883 / VE883T / VE883R。


物品清單

  • 1 x VE883AT True 4K HDMI 光纖發送器

  • 1 x VE883AR True 4K HDMI 光纖接收器

  • 2 x 電源適配器與電源線

  • 2 x 3 孔端子臺

  • 2 x 5 孔端子臺

  • 1 x IR 接收器

  • 1 x IR 發送器

  • 1 x USB Type-B 轉USB Type-A 線

  • 2 x HDMI LockPro 線扣

  • 2 x SFP 模塊

  • 1 x 使用說明


產品特性

  • 通過一條雙頭光纖線材，即可將HDMI、音頻、USB 2.0、IR、RS-232、與Gigabit Ethernet信號無損地傳輸高達10km處*

  • 無損傳輸高達4096 x 2160 / 3840 x 2160 @ 60 Hz (4:4:4)信號

  • HDMI (3D、色深、True 4K)；符合HDCP 2.2標準

  • ATEN獨家FarSmooth技術 – 同步來源信號和輸出信號的畫素頻率，在10 Gbps帶寬下，確保4K@60Hz信號穩定流暢不卡頓

  • 支持transparent USB 2.0信號，連接USB外圍設備并達最大傳輸速率25 MB/s

  • 雙向紅外線通道 – 一次處理單一方向的紅外線信號傳輸，所支持IR頻率范圍從30 kHz至56 kHz

  • 具備RS-232串行端口，可連接觸控屏幕、條形碼掃描儀等外圍設備

  • 支持批次固件升級

  • 內建8kV/15kV ESD靜電保護

  • 即插即用

  • 支持熱插入

  • 機架式安裝設計

    注意:
    ? 操作距離為預估值，距離可依光纖類型、帶寬、連接頭、信號損耗、模態色散或光的色散、環境因素…等而有所影響。
    ?欲執行長距離傳輸功能，ATEN 建議使用SFP+ 模塊以搭配單模或多模光纖傳輸。為滿足不同傳輸距離的需求，ATEN 推出VE883AK1 和VE883AK2 兩種選擇:
      ? VE883AK1: 10 Gbps/300m SFP+ 雙頭多模光纖收發器
      ? VE883AK2: 10 Gbps/10km SFP+ 雙頭單模光纖收發器
    ? ATEN 建議使用符合IEC 11801 (OS1, OS1a, OS2) 的單模光纖或IEC 11801 (OM3, OM4) 的多模光纖。
    ? VE883A為一級雷射產品，并符合以法規No. 50 (自2007年6月24日生效) 整合的安全規范IEC/EN 60825-1, 21 CFR 1040.10和1040.11。

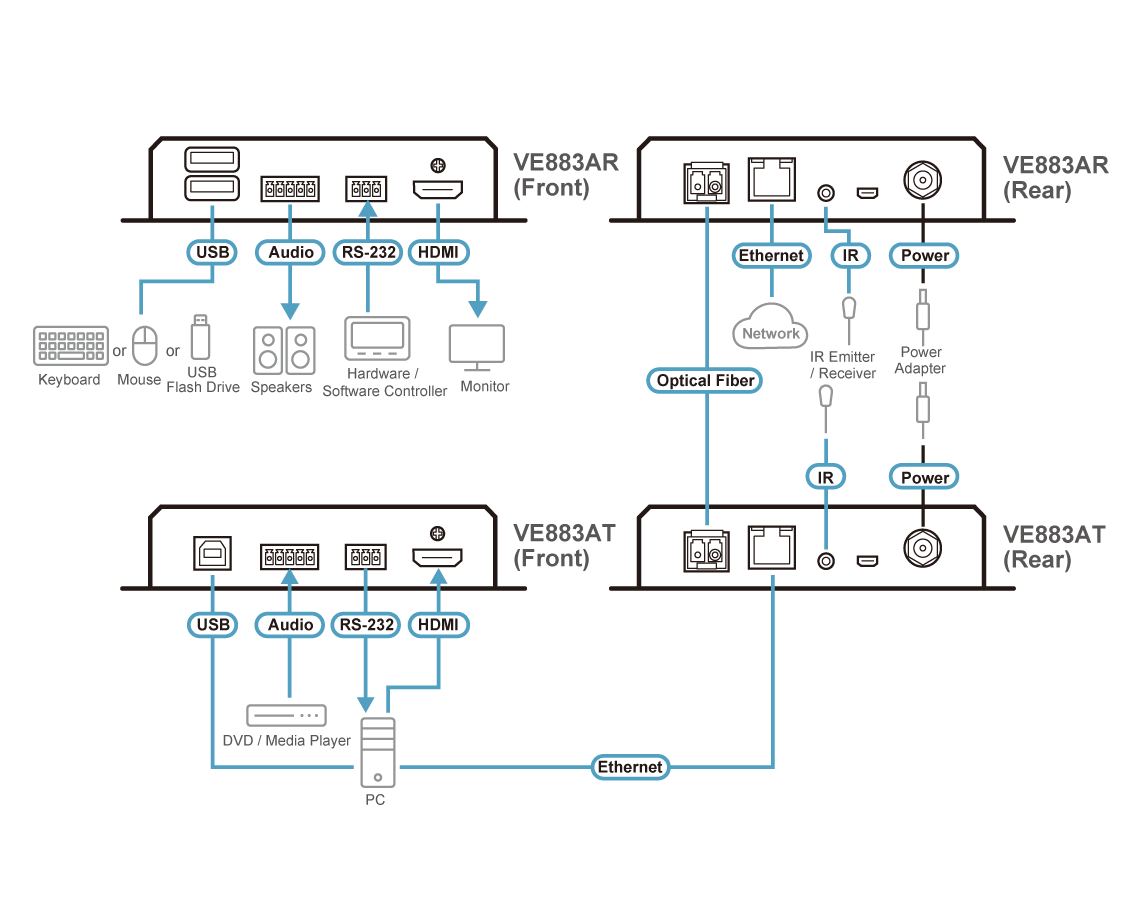

產品拓撲圖



產品規格

FunctionVE883ARVE883AT
視頻輸入
接口N/A1 x HDMI Type A 母頭 (黑)
阻抗N/A100 Ω
最長距離N/A高達5 m
視頻輸出
接口1 x HDMI Type A 母頭 (黑)N/A
阻抗100 ΩN/A
最長距離高達5 mN/A
視頻
最大數據速率10.2 Gbps (每通道3.4 Gbps)10.2 Gbps (每通道3.4 Gbps)
最大像素時鐘頻率594 MHz594 MHz
兼容協議HDMI (3D, 色深, 4K)
兼容HDCP 2.2/2.3		HDMI (3D, 色深, 4K)
兼容HDCP 2.2/2.3
最高分辨率4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4)4096x2160@60Hz (4:4:4) / 3840x2160@60Hz (4:4:4)
最長距離1 x SFP 光纖模塊 *
VE883AK1: 4Kx2K/60Hz 4:4:4 高達300m (MM, OM3, 黑)
VE883AK2: 4Kx2K/60Hz 4:4:4 高達10km (SM, 藍)		1 x SFP 光纖模塊 *
VE883AK1: 4Kx2K/60Hz 4:4:4 高達300m (MM, OM3, 黑)
VE883AK2: 4Kx2K/60Hz 4:4:4 高達10km (SM, 藍)
音頻
輸入N/A1 x 5 孔端子臺 (綠)
輸出1 x 5 孔端子臺 (綠)N/A
接口
設備對設備1 x 雙向SFP 光纖模塊 (LC)1 x 雙向SFP 光纖模塊 (LC)
固件更新1 x Micro USB (Type B) 母頭 (黑)1 x Micro USB (Type B) 母頭 (黑)
電源1 x DC 插孔 (具鎖附功能)1 x DC 插孔 (具鎖附功能)
光纖
最高傳輸速率10.3 Gbps10.3 Gbps
波長VE883AK1: 850 nm
VE883AK2: 1310 nm		VE883AK1: 850 nm
VE883AK2: 1310 nm
光纖形式VE883AK1: 多模(MM), OM3, LC 雙頭類型
VE883AK2: 單模(SM), LC 雙頭類型		VE883AK1: 多模(MM), OM3, LC 雙頭類型
VE883AK2: 單模(SM), LC 雙頭類型
控制
USB 通道2 x USB Type A 母頭 (白)1 x USB Type B 母頭 (白)
RS-232 通道1 x 3 孔端子臺 (綠)1 x 3 孔端子臺 (綠)
IR 通道1 x 迷你立體聲插孔母頭 (黑);
30K~56 KHz 全頻傳輸		1 x 迷你立體聲插孔母頭 (黑);
30K~56 KHz 全頻傳輸
以太網通道1 x GbE (RJ-45 母頭)1 x GbE (RJ-45 母頭)
LED
電源1 (綠)1 (綠)
連線1 (橘)1 (橘)
視頻輸出1 (橘)N/A
功耗DC12V:6.5W:52BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗		DC12V:7.01W:54BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0-40°C0-40°C
儲存溫度-20 - 60°C-20 - 60°C
濕度0 - 80% RH, 無凝結0 - 80% RH, 無凝結
機體屬性
外殼金屬金屬
重量0.66 kg ( 1.45 lb )0.67 kg ( 1.48 lb )
尺寸 (長 x 寬 x 高)含耳片16.94 x 14.69 x 3.00 cm
(6.67 x 5.78 x 1.18 in.)		16.94 x 14.69 x 3.00 cm
(6.67 x 5.78 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)		16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
附註1. 操作距離為預估值，距離可依光纖類型、帶寬、連接頭、信號損耗、模態色散
或光的色散、環境因素…等而有所影響。
2. ATEN 建議使用符合IEC 11801 (OS1, OS1a, OS2) 的單模光纖或IEC 11801 (OM3, OM4) 的多模光纖。
3. VE883 為一級雷射產品，并符合以法規No. 50 ( 自2007 年6 月24 日生效) 整合的安全規范IEC/EN 60825-1, 21 CFR 1040.10 和1040.11。		1. 操作距離為預估值，距離可依光纖類型、帶寬、連接頭、信號損耗、模態色散
或光的色散、環境因素…等而有所影響。
2. ATEN 建議使用符合IEC 11801 (OS1, OS1a, OS2) 的單模光纖或IEC 11801 (OM3, OM4) 的多模光纖。
3. VE883 為一級雷射產品，并符合以法規No. 50 ( 自2007 年6 月24 日生效) 整合的安全規范IEC/EN 60825-1, 21 CFR 1040.10 和1040.11。


輸入分辨率640x480 @ 60/67/72/75 Hz480p 60 Hz (4:3)/(16:9)
720x400 @ 70 Hz720p 60 Hz
800x600 @ 56/60/72/75 Hz1080i 60 Hz
1024x768 @ 60/70/75 Hz640x480 60Hz (4:3)
1280x800 @ 60 Hz576p 50 Hz (4:3)/(16:9)
1280x1024 @ 60/75 Hz720p 50 Hz
1400x1050 @ 60 Hz1080i 50 Hz
1440x900 @ 60 Hz1080p 24/25/30/50 Hz
1600x1200 @ 60 Hz3840x2160p 24/25/30/50/60 Hz
1680x1050 @ 60 Hz4096x2160p 24/25/30/50/60 Hz
1920x1080 @ 60/120/144/240 Hz3840x2160p 50 Hz 4:2:0/60 Hz 4:2:0
1920x1200 @ 60 Hz / 60 Hz (Reduced Blanking)4096x2160p 50 Hz 4:2:0/60 Hz 4:2:0
1080p 60 Hz
