規格型號:VE7834A

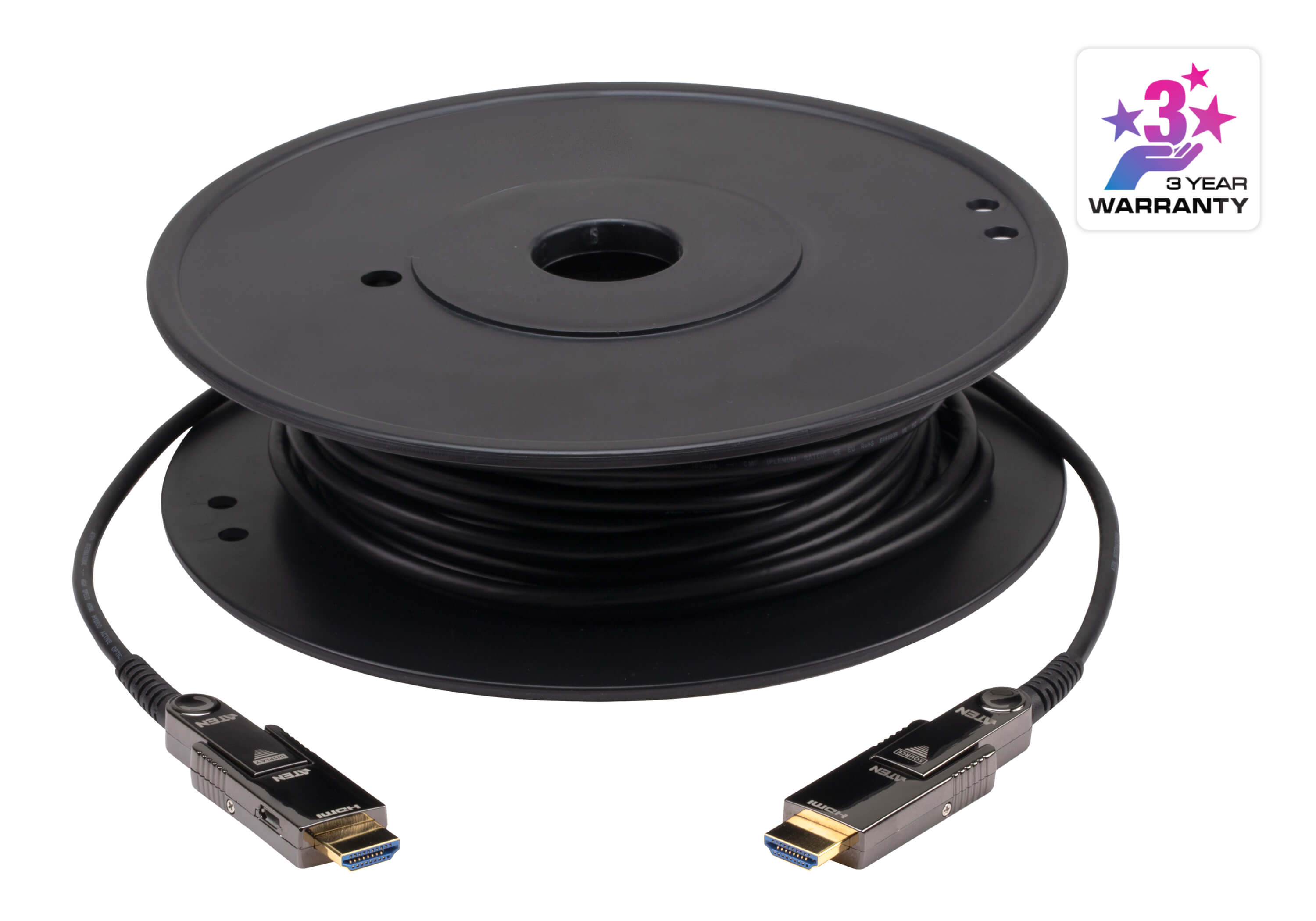

產品簡述:60m True 4K HDMI主動式光纖線材 (True 4K@60m)
產品概觀
ATEN VE7834A光纖線材使用AOC技術,將來源輸入信號與光纖信號相互轉換,以提供優化的高帶寬傳輸。此系列線材具抗電磁干擾特性,支持高達True 4K的分辨率,長度達60m。此系列線材符合HDCP 2.2規范和HDMI 標準, 包含3D、色深及高達18 Gbps 的數據傳輸率。而音頻表現,本系列支持杜比TrueHD和DTS-HD Master Audio,以確保高質量、無失真的音頻傳輸。VE7834A支持以太網絡通道功能(HEC),通過本線材,即可傳輸影音頻號與以太網絡數據,讓用戶享受具連網功能之影音產品的全方位應用。此外,此系列亦支持音頻回傳通道(ARC),讓音源能往返于電視與揚聲器間,進而減少電視與外部家庭劇院系統或長型音響間的線材數量。
為了符合人性化設計的趨勢,VE7834A光纖線材具備可插拔與鍍金接頭設計,使線材安裝與保存更為便利,適用于各種高端應用環境,例如:車站、購物中心、醫院、 或任何需要長距離延伸數字廣告牌的環境。
1x VE7834A 60m True 4K HDMI主動式光纖線材
1x 穿線工具
1x 螺絲起子
2x 螺絲
1x Micro USB 轉USB 線材
1x 安裝說明
1x 使用說明
產品特性
HDMI (3D、色深、True 4K、HEC、ARC) ; 符合HDCP 2.2規范
將True 4K信號 (4096 x 2160 @ 60 Hz, 4:4:4) 延伸至高達60公尺
支持HDR
支持HDMI以太網絡通道功能 (HEC) – 將音影音頻號與以太網絡數據結合在一條線材中,簡化設置
支持音頻回傳通道 (ARC) –連接電視和音響系統,省去額外的連接線
降低EMI (電磁干擾) 和RFI (射頻干擾),以減少噪音干擾
支持多個音頻頻道 – 杜比TrueHD和DTS-HD Master Audio
線材可承載高拉力 (高達10kg) 和高擠壓力 (高達50kg)
可通過Micro USB線材提供額外的電源,來提高兼容性
配備鍍金接頭,以確保高質量傳輸
符合國際標準阻燃測試規范 : UL CMP-OF (Plenum)
可插拔接頭設計,安裝方便
即插即用
產品拓撲圖
產品規格
線纜長度 | 60M / 196.8 ft |
線纜類型 | 線材種類: 混合光纖和銅線 HDMI 標準: 高速HDMI 線材 |
視頻輸入 | |
接口 | 1 x HDMI 19 針 Type-A 公頭 (鍍金),可插拔 1 x HDMI Type-D 公頭 |
視頻輸出 | |
接口 | 1 x HDMI 19 針 Type-A 公頭 (鍍金),可插拔 1 x HDMI Type-D 公頭 |
視頻 | |
最大數據速率 | 18 Gbps (每通道6 Gbps) |
最大像素時鐘頻率 | 高達600 MHz |
兼容協議 | HDMI (3D, 色深, 4K, HDR, HEC, ARC) HDCP 2.2 色彩采樣: 4:4:4 / 4:2:2 / 4:2:0 色深: 30 / 36 / 48 bit |
最高分辨率/最長距離 | 高達4096 x 2160 / 3840 x 2160 @ 60Hz (4:4:4) / 60M |
通訊 | |
信號 | TMDS / HDCP 2.2 / EDID / CEC |
音頻 | |
輸入 | PCM 8-通道, Dolby Digital True HD, DTS-HD Master Audio |
輸出 | PCM 8-通道, Dolby Digital True HD, DTS-HD Master Audio |
憑證 | |
憑證 | 安規認證: CE / FCC / RoHS2 / UL CMP-OF |
導體 | |
構造 | 7 x 鍍錫銅線 4 x OM3 光纖 (50/125um) |
護套 | |
材料 | UL Plenum (CMP-OF) |
功耗 | DC5V:0.25W:1BTU/h 附註: ● 單位=瓦特:表示設備在沒有外部負載情況下的典型功耗 ● 單位=BTU/h:表示設備滿載時的功耗 |
電源(選配) | 額外供電來源: Micro USB 轉 USB 線材 (100cm) 5V, 250mW (最大) |
通知 | 線材最小彎折半徑: 20mm 接頭可承載拉力: 高達10kg (100N) 線材可承載擠壓力: 高達50kg (500N) 屏蔽和填充: AL Mylar 屏蔽 / Kevlar 填充 |
環境 | |
操作溫度 | 0°C 至 50°C (32℉ 至 122℉) |
儲存溫度 | -20°C 至 70°C (-4℉ 至 158℉) |
濕度 | 0 - 85% RH, 無凝結 |
機體屬性 | |
外殼 | 接頭外殼: 鋅合金 |
重量 | 1.62 kg ( 3.57 lb ) |
連接線外部尺寸 | 線材直徑: 4.5mm (± 0.2mm) |
裝箱數 | 10 pcs |
