視頻延長器 您的位置：首頁 > 視頻延長器

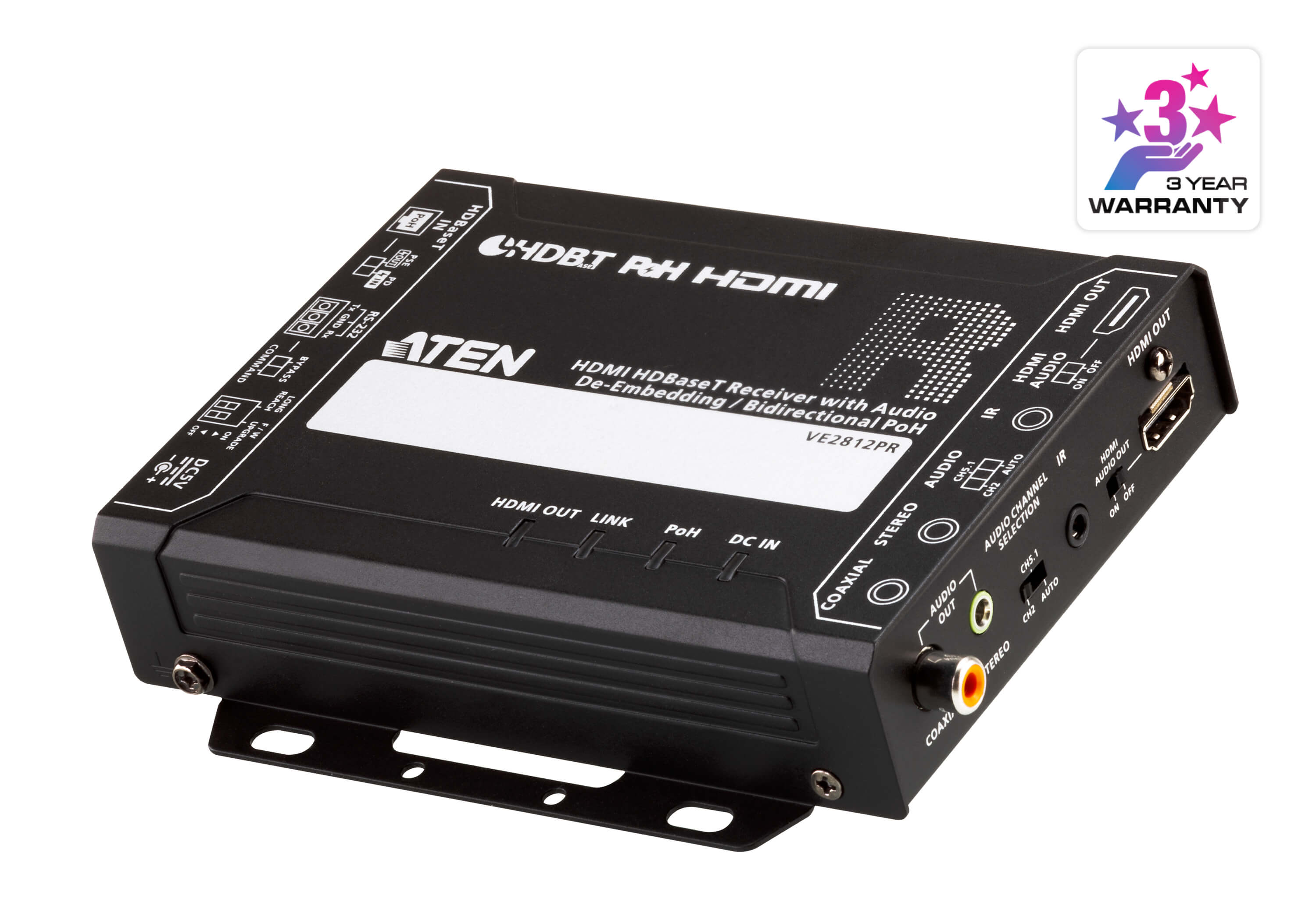

規格型號：VE2812PR

產品簡述：HDMI HDBaseT 接收器內置音頻輸出 / 雙向PoH (4K@100m) (HDBaseT Class A) (PoH PSE & PD)

詳情介紹

產品概觀

VE2812PR采用強大的HDBaseT Class A技術，為一款內置音頻獨立輸出功能的HDMI接收器，讓使用者通過一條Cat 5e/6 / 6a或ATEN 2L-2910 Cat 6線材，即可將4K HDMI影音頻號與控制信號延伸至達100m處。當啟用HDBaseT Long Reach (長距離) 模式時，VE2812PR能將HDMI信號延伸達150m，且分辨率可達1080p。

為有效提升應用彈性，VE2812PR擁有雙向PoH特點，讓本地受電的VE2812PR可授電給在遠處支持PoH且啟用PD供電的Tx裝置 (建議搭配使用ATEN VE2812AT系列)，亦或是讓支持PoH且啟用PSE的Tx裝置 (建議搭配使用ATEN VE1812T) 能通過線材供電給VE2812PR。此外，VE2812PR支持音頻獨立輸出，可解嵌HDMI信號源中的聲音信號，并將其轉換成Coaxial 或Stereo立體聲，輸出至獨立的音頻系統中播放。內置的RS-232和雙向IR端口有效提升控制信號傳輸?shù)谋憷浴E2812PR符合HDMI (4K2K、3D、色深)與HDCP 2.2規范，也符合CEC認證，能輸出高質量、無壓縮的HDMI信號。

VE2812PR機身精巧，安裝簡易，節省空間。此解決方案適用于任何需要長距離延伸4K HDMI信號與控制信號的中小型場景，例如會議室、講堂或數字廣告牌應用。


物品清單

  • 1x VE2812PR HDMI HDBaseT 接收器內置音頻輸出/雙向PoH

  • 1x RS-232端子臺

  • 1x 腳墊組(四入)

  • 1x 電源適配器

  • 1x 使用說明


產品特性

  • 通過一條Cat 5e/ 6 / 6a或ATEN 2L-2910 Cat 6線材，即可將4K HDMI影音頻號與控制信號延伸達100m

  • 當啟用HDBaseT Long Reach (長距離) 模式時，能將HDMI信號延伸達150m，分辨率可達1080p

  • 雙向 PoH :
    - 本地受電的VE2812PR可授電給在遠處支持PoH且啟用PD供電的Tx
    - 讓支持PoH且啟用PSE的Tx能通過線材供電給VE2812PR

  • 音頻獨立輸出功能 (Audio De-embedding) – 支持HDMI音頻解嵌，并將其轉換成Coaxial S/PDIF、立體聲音頻輸出

  • 支持音頻EDID切換 (2ch、5.1ch與AUTO)

  • 支持RS-232串口命令控制切換 – 提供Command與Bypass兩種模式，以滿足不同應用情境之需求

  • 支持雙向IR信號傳輸 – 通過單一IR端口可雙向傳輸 (IR傳輸單次僅供單向傳輸)

  • HDMI (3D、色深、4K)；符合HDCP 2.2規范

  • 支持固件更新

  • 內置8kV / 15kV ESD靜電保護

  • 即插即用

  • 可安裝于機架 – 搭配VE-RMK1U視頻延長器機架安裝套件

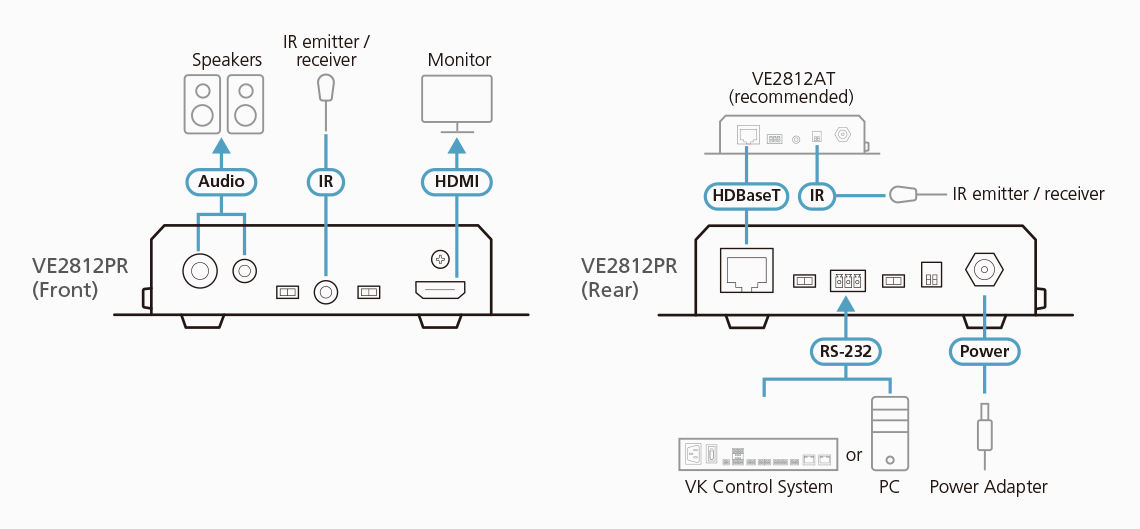

產品拓?fù)鋱D



產品規格

視頻輸出
接口1 x HDMI Type A 母頭 (黑)
阻抗100 Ω
最長距離3 m
視頻
最大數據速率10.2Gbps (每通道3.4Gbps)
最大像素時鐘頻率340 MHz
兼容協議HDMI (3D, 色深, 4K)
兼容HDCP2.2
消費性電子控制 (CEC)
最高分辨率*支持4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最高分辨率/最長距離高達4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
音頻
輸出1 x HDMI Type A 母頭 (黑)
1 x 迷你立體聲插孔母頭 (綠)
1 x SPDIF Coaxial 母頭 (橘)
控制
RS-232 通道連接接口: 1 x 3 孔端子臺; 形式: DTE
波特率: 115200, 數據位:8,
停止位:1, 無同位檢查及流量控制
IR 通道1 x 迷你立體聲插孔母頭 (黑), 全范圍IR 雙向bypass
開關
電源已選擇1 x 滑動開關 - POH 電源選擇: PSE / PD
HDMI 靜音1 x 滑動開關 - HDMI Audio ON/OFF
音頻 EDID 選擇1 x 滑動開關 - 音頻輸出格式選擇: 2ch / 5.1ch / AUTO
模式選擇1 x 滑動開關 - RS-232 Bypass 或Command 模式選擇
遠距模式切換1 x 滑動開關 - Long Reach 模式ON/OFF
固件更新1 x 滑動開關 - Firmware Upgrade 模式ON/OFF
接口
設備對設備1 x RJ-45 母頭
電源1 x DC 插孔 (黑) 具鎖附功能
1 x RJ-45 母頭, 支持POH PD & PSE
功耗DC5V:5.83W:27BTU/h
POH:7.28W:34BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量0.50 kg ( 1.1 lb )
尺寸 (長 x 寬 x 高)含耳片14.53 x 12.30 x 3.00 cm
(5.72 x 4.84 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)


輸入分辨率Video DDC1080p 60 Hz
640 x 480 @ 60/67/72/75 Hz480p 60 Hz (4:3)
720 x 400 @ 70 Hz480p 60 Hz (16:9)
800 x 600 @ 56/60/72/75 Hz720p 60 Hz
1024 x 768 @ 60/70/75 Hz1080i 60 Hz
1280 x 800 @ 60 Hz640 x 480 60 Hz (4:3)
1280 x 1024 @ 60/75 Hz576p 50 Hz (4:3)/(16:9)
1400 x 1050 @ 60 Hz720p 50 Hz
1440 x 900 @ 60 Hz1080i 50 Hz
1600 x 1200 @ 60 Hz1080p 50/24/25/30 Hz
1680 x 1050 @ 60 Hz3840 x 2160p 24/25/30 Hz *
1920 x 1080 @ 60 Hz4096 x 2160p 24/25/30 Hz *
1920 x 1200 @ 60 Hz3840 x 2160p 50/60 Hz 4:2:0 *
1920 x 1200 @ 60 Hz (Reduced Blanking)4096 x 2160p 50/60 Hz 4:2:0 *
*長距離模式不支持
