視頻延長器 您的位置：首頁 > 視頻延長器

規格型號：VE2812AT

產品簡述：HDMI & VGA HDBaseT 發送器具備 POH 功能 (4K@100m) (HDBaseT Class A) (PoH PD)

詳情介紹

產品概觀

VE2812AT可通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜發送HDMI或VGA (帶音頻) 信號達100m。VE2812AT內置PoH (Power over HDBaseT) 功能，可從所連接設備上的HDBaseT輸出端口獲取電源，故無需額外使用電源適配器，能有效減少電源配置成本，并為使用者免去了在墻后配置電源線路的麻煩。VE2812AT所支持的 HDMI規格包含3D、色深與無失真音頻。此外，VE2812AT支持長距離模式，能夠延伸HDMI信號達150m，分辨率可達1080p。

就實用性與方便性而言，當連接兩個來源 (HDMI或VGA) 的時候，VE2812AT可當成切換器使用，提供使用者使用更多來源的可能性。VE2812AT建議搭配VE2812R使用。VE2812R支持IR與RS-232控制信號傳輸，而VE2812AT能接收來自VE2812R的RS-232指令，讓使用者可通過模式切換，以VE2812R遠端控制VE2812AT。此解決方案適合部署在會議室、數字教室或任何需要更高視訊分辨率的環境配置。

物品清單

  • 1 x VE2812AT發送器

  • 1 x RS-232端子臺

  • 4 x 腳墊

  • 1 x 電源適配器

  • 1 x 使用說明


產品特性

  • 延伸HDMI或VGA信號，提供高畫質視頻分辨率:
    ? 通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜，可傳輸4K /1080p HDMI信號達100m
    ? 通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜可傳輸1600 x 1200以及1920 x 1200 VGA信號達100m

  • HDMI (3D, 色深, 4K); 兼容HDCP

  • 支持HDBaseT Long Reach (長距離) 模式，通過一條Cat 5e/6線纜可傳1080p信號達150m

  • 內置PoH (Power over HDBaseT) 功能 – VE2812AT可從所連接設備上的HDBaseT輸出端口獲取電源

  • 自動偵測切換功能 – VE2812AT會自動偵測并切換至最新連接的來源

  • VE2812AT可做為切換器或轉換器使用:
    ? 切換器: 當連接兩個來源(HDMI 或VGA)的時候
    ? 轉換器: 當接收器和VE2812AT為不同界面時 (例如: DVI, DisplayPort或HDMI)

  • 雙向的RS-232通道 – 可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描器

  • 兼容的接收器 – VE2812R, VE1812R, VE811R, VE814AR, VE801R, VE802R, VE601R, VE901R或任何ATEN 的 HDBaseT接收器

  • 即插即用 – 無需安裝任何軟件

  • 內置8KV/15KV ESD靜電保護

  • 機架式設計

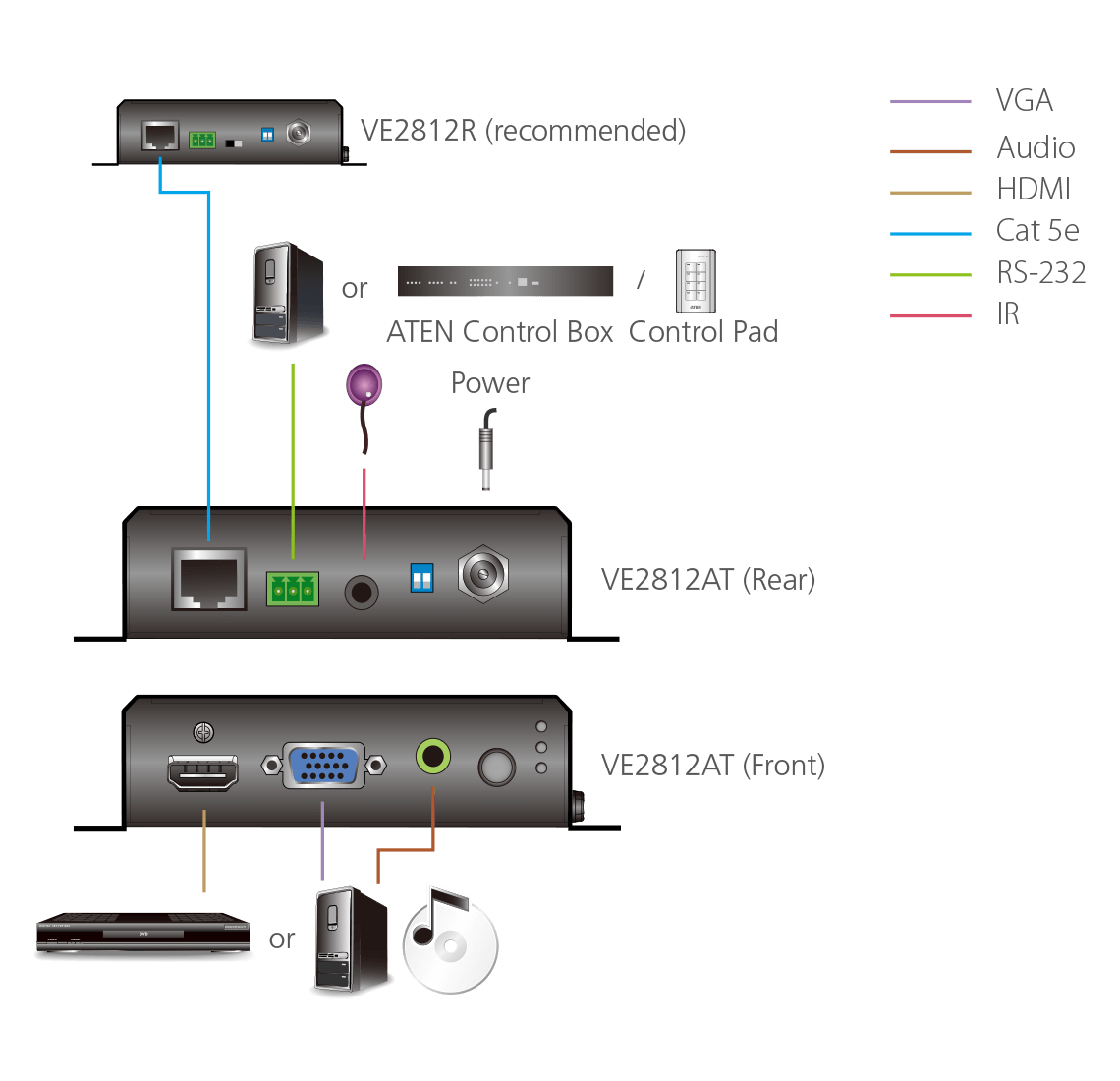

產品拓撲圖



產品規格

視頻輸入
接口1 x HDMI Type A 母頭 (黑)
1 x HDB-15 (VGA) 母頭 (藍)
阻抗HDMI: 100 Ω
HDB-15 (VGA): 75 Ω
最長距離1.8 m
視頻
最大數據速率10.2Gbps (3.4Gbps每通道)
最大像素時鐘頻率340 MHz
兼容協議HDMI (3D, 色深, 4K)
兼容HDCP
消費性電子控制 (CEC)
最高分辨率/最長距離HDMI: 高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
VGA: 高達 1920x1200 & 1600x1200@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1920x1080@100m (Cat 5e/6/6a)
*支持 4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音頻
輸入1 x HDMI Type A 母頭 (黑)
1 x Mini Stereo Jack 母頭 (綠)
控制
RS-232連接界面: 1 x 3孔端子臺; 類型: DTE
波特率: 19200, 數據位:8,
停止位:1, 無奇偶校驗和流量控制
IR1 x 迷你立體聲插孔母頭 (黑)
開關
視頻輸入端口選擇1 x 按鈕 - HDMI, VGA and AUTO
遠距模式切換1 x 滑動開關 - 開/關
固件更新1 x 滑動開關 - 開/關
接口
設備對設備1 x RJ-45 母頭
電源1 x DC 插孔 (黑) 具鎖附功能
1 x RJ-45 母頭 (POH)
功耗DC5V:3.14W:15BTU/h
DC48V: 3.93W:18BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量0.47 kg ( 1.04 lb )
尺寸 (長 x 寬 x 高)含耳片14.32 x 12.30 x 3.00 cm
(5.64 x 4.84 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
