視頻延長器 您的位置：首頁 > 視頻延長器

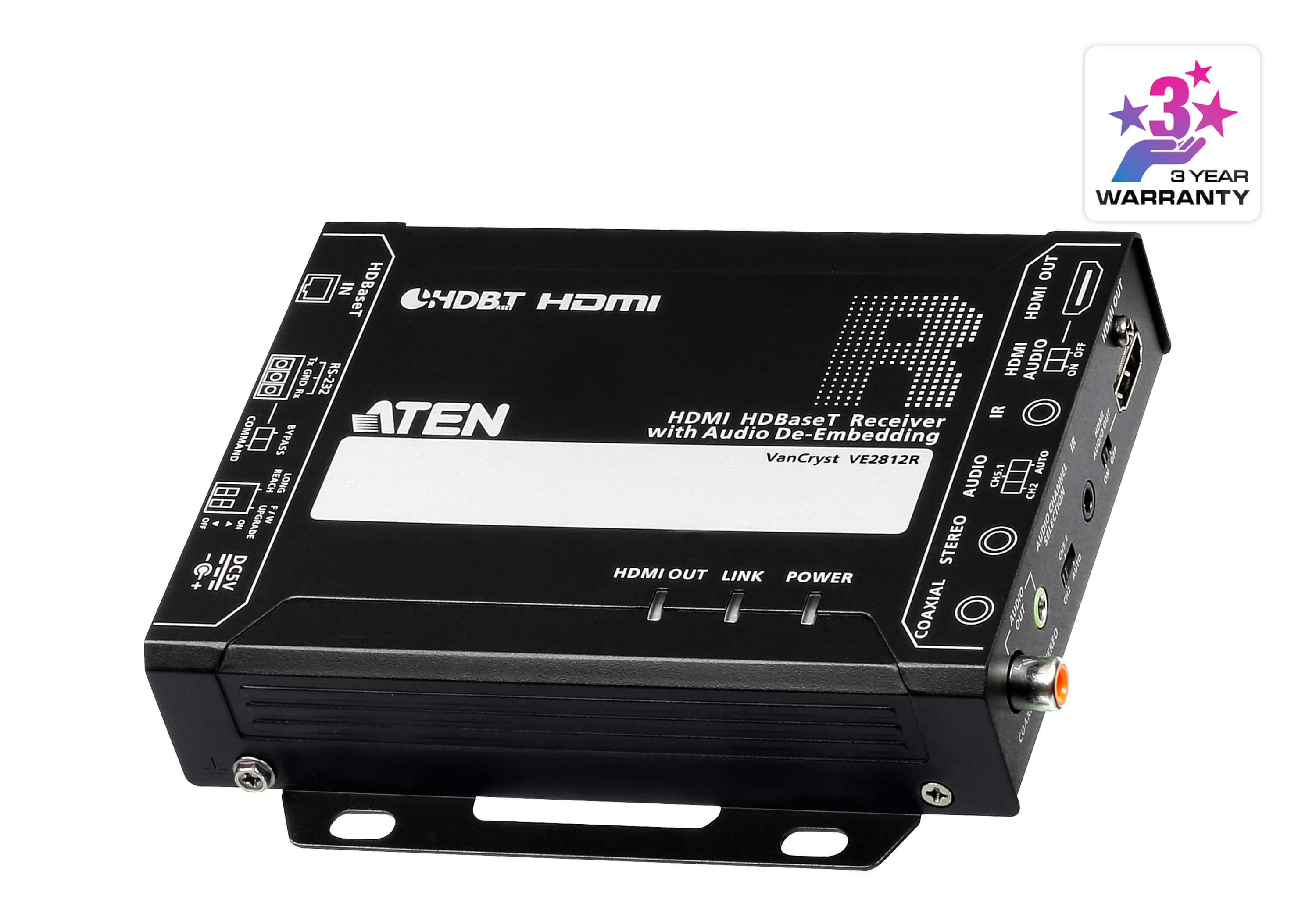

規格型號：VE2812R

產品簡述：HDMI HDBaseT 接收器內建音頻輸出 (4K@100米) (HDBaseT Class A)

詳情介紹

產品概觀

VE2812R為一款內建音頻獨立輸出功能的HDMI HDBaseT接收器，整合 HDBaseT?技術，通過一條Cat5e/6/6a或ATEN 2L-2910 Cat 6線纜，可延伸4K HDMI信號長達100米，是遠端連接設備的理想解決方案。在HDBaseT Long Reach(長距離)模式下，VE2812R能夠延伸HDMI信號達150米尺、分辨率可達1080p。

VE2812R支持音頻獨立輸出，可解嵌HDMI信號來源中的聲音信號，并將其轉換成Coaxial S/PDIF或立體聲音頻，輸出至獨立的音頻系統中播放。VE2812R支持HDMI (3D, 色深, 4K)，并符合HDCP 2.2規范，能輸出高品質、無壓縮的HDMI信號。

VE2812R建議搭配VE2812T使用。VE2812R支持IR與RS-232控制信號傳輸，能接收來自VE2812T的信號。且使用者可通過模式切換，以RS-232指令遠端控制VE2812T。此解決方案適合部署在會議室、數字教室或任何需要更高視頻分辨率的環境配置。

物品清單

  • 1x VE2812R HDMI HDBaseT 接收器具備音頻獨立輸出功能

  • 1x RS-232端子臺

  • 4x 腳墊

  • 1x 電源適配器

  • 1x 使用說明


產品特性

  • 高畫質視頻分辨率 :
    ? 通過一條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜，可傳輸4K HDMI信號達100米
    ? HDBaseT Long Reach(長距離)模式，通過一條Cat 5e/6線纜可傳輸1080p信號達150米

  • HDMI (3D, 色深, 4K)；符合HDCP 2.2規范

  • 支持音頻EDID切換 (2ch、5.1ch與AUTO)

  • 內建音頻獨立輸出功能 (Audio De-Embedding) - 支持HDMI音頻解嵌，并將其轉換成Coaxial S/PDIF、立體聲音頻輸出

  • 支持RS-232串口命令控制切換—提供Command與Bypass兩種模式，以滿足不同應用情境的需求

  • 支持雙向IR信號傳輸 - 通過單一IR連接端口可雙向傳輸，IR傳輸單次僅供單向傳輸

  • 支持固件更新

  • 內建8KV/15KV ESD靜電保護

  • 即插即用

  • 可安裝于機架 - 搭配VE-RMK1U視頻延長器機架安裝套件

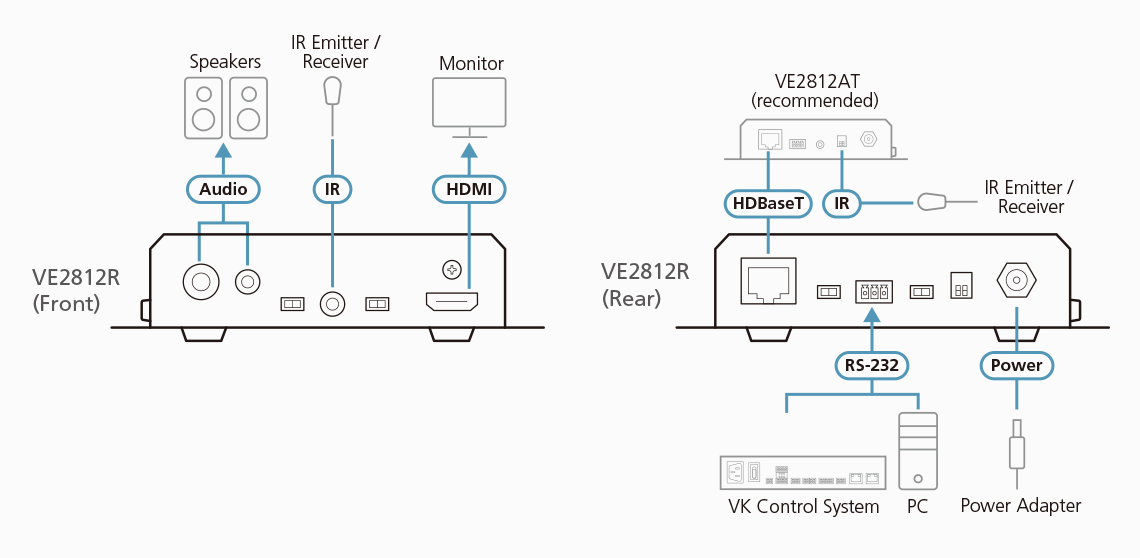

產品拓撲圖



產品規格

視頻輸出
接口1 x HDMI Type A 母頭 (黑)
阻抗100 Ω
視頻
最大數據速率10.2Gbps (3.4Gbps 每通道)
最大像素時鐘頻率340 MHz
兼容協議HDMI (3D, 色深, 4K)
符合HDCP 規范
消費性電子控制 (CEC)
最高分辨率*支持4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最高分辨率/最長距離高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
音頻
輸出1 x HDMI Type A 母頭 (黑)
1 x 迷你立體聲插孔母頭 (綠)
1 x SPDIF Coaxial 母頭 (橘)
接口
設備對設備1 x RJ-45 母頭
電源1 x DC 插孔 (黑) 帶鎖附功能
控制
RS-232連接界面: 1 x 3 孔端子臺; 形式: DTE
傳輸速率: 19200, 數據位:8,
停止位:1, 無同位檢查及流量控制
IR1 x 迷你立體聲插孔母頭 (黑)
功耗DC5V:4.98W:43BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
開關
HDMI 靜音1 x 滑動開關 - HDMI Audio ON/OFF
音頻 EDID 選擇1 x 滑動開關 - 音頻輸出格式選擇: 2ch / 5.1ch / AUTO
模式選擇1 x 滑動開關 - RS-232 Bypass 或 Command 模式選擇
遠距模式切換1 x 滑動開關 - Long Reach 模式 ON/OFF
固件更新1 x 滑動開關 - Firmware Upgrade 模式 ON/OFF
環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量0.46 kg ( 1.01 lb )
尺寸 (長 x 寬 x 高)含耳片14.53 x 12.30 x 3.00 cm
(5.72 x 4.84 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
