視頻延長器 您的位置：首頁 > 視頻延長器

規格型號：VE814A

產品簡述：HDMI HDBaseT 信號延長器搭載雙屏幕功能(4K@100m) (HDBaseT Class A)

詳情介紹

產品概觀

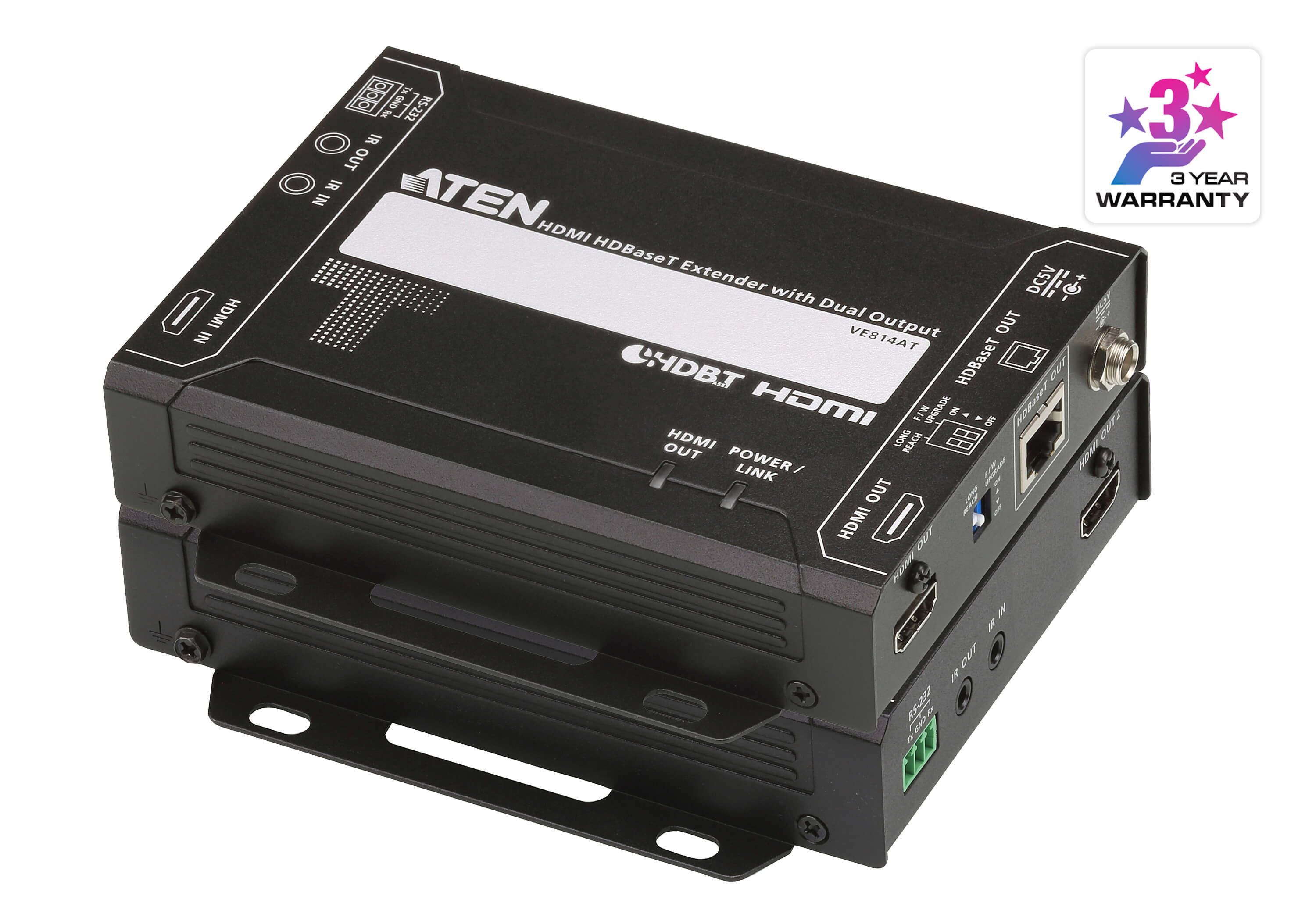

VE814A為一款HDMI HDBaseT視頻延長器，通過單條Cat 5e/6/6a或ATEN 2L-2910 Cat 6線材，可延長HDMI信號達100m。搭載雙屏幕輸出，VE814A可將來源信號傳輸至一個近端和兩個遠程顯示設備。VE814A符合HDCP 2.2規范，及HDMI標準包含: 4K、3D、色深，數據傳輸率高達10.2 Gbps。

VE814A支持RS-232和全頻IR信號直通傳輸，可從遠程(VE814AR)控制HDMI來源裝置，同時從近端(VE814AT)訪問HDMI顯示端裝置。此外，VE814A支持長距離模式，通過單條Cat 5e/6線材能夠延伸HDMI信號達150m、分辨率達1080p。

VE814A可將單一來源分配至雙屏幕輸出，對于需要數字廣告牌的環境，例如: 酒吧、大型教室、車站，此機種堪稱理想解決方案。


物品清單

  • 1x VE814AT 發送器

  • 1x VE814AR 接收器

  • 1x IR 帶線式傳送器

  • 1x IR 帶線式接收器

  • 2x RS-232 端子臺

  • 2x 電源適配器

  • 1x 使用說明


產品特性

  • 通過一條Cat 5e/6/6a 或ATEN 2L-2910 Cat 6線纜，延長HDMI信號至一個本地和兩個遠程顯示設備達100米

  • HDMI (3D, 深色, 4K); HDCP 2.2兼容

  • 支持高品質分辨率:
    ? 4K高達100米
    ? 當HDBsaseT長距離模式啟動時，支持1080p高達150米

  • 通過Ethernet pass-through連接端口以延伸Ethernet通信

  • 支持兩條IR通道供雙向IR信號傳輸，支持全頻IR信號30KHz至56KHz

  • ATEN EDID技術- 當T端和R端都已連接時，VE814A會先偵測并采用VE814AT端的EDID，以提供良好的視頻質量

  • RS-232串行端口可連接電腦外設設備，如觸控式屏幕與條形碼掃描儀等

  • 支持寬屏幕分辨率

  • 內建8KV/15KV靜電保護

  • 即插即用

  • 機架式設計

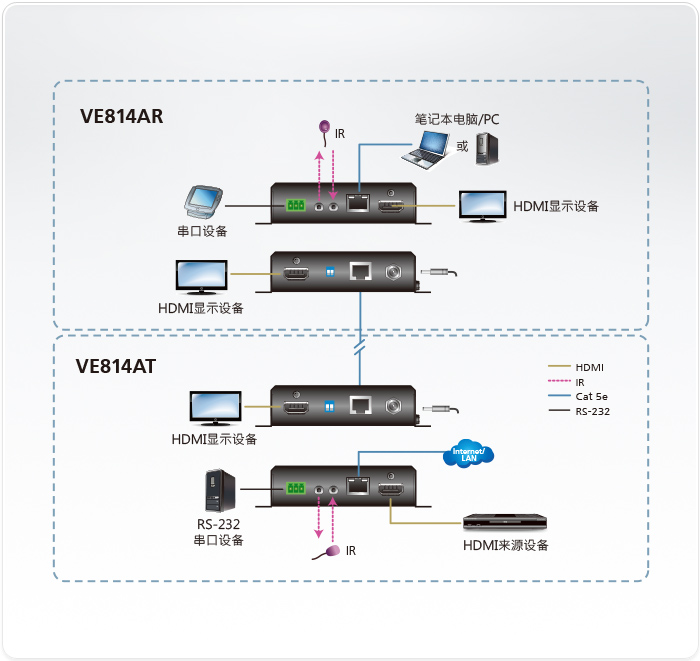

產品拓撲圖



產品規格

FunctionVE814ARVE814AT
視頻輸入
接口N/A1 x HDMI Type A 母頭 ( 黑)
阻抗N/A100 Ω
最長距離N/A1.8 m
視頻輸出
接口2 x HDMI Type A 母頭 ( 黑)1 x HDMI Type A 母頭 ( 黑)
阻抗100 Ω100 Ω
視頻
最大數據速率10.2Gbps (3.4Gbps 每通道)10.2Gbps (3.4Gbps 每通道)
最大像素時鐘頻率340 MHz340 MHz
兼容協議HDMI (3D, 色深, 4K)
HDCP 兼容
消費性電子控制 (CEC)		HDMI (3D, 色深, 4K)
HDCP 兼容
消費性電子控制 (CEC)
最高分辨率/最長距離高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
*支持4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)		高達 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
*支持4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音頻
輸入N/A1 x HDMI Type A 母頭 ( 黑)
輸出2 x HDMI Type A 母頭 ( 黑)1 x HDMI Type A 母頭 ( 黑)
接口
設備對設備1 x RJ-45 母頭1 x RJ-45 母頭
電源1 x DC 插孔 ( 黑) 具鎖附功能1 x DC 插孔 ( 黑) 具鎖附功能
控制
RS-232接口: 1 x 三孔端子臺;
傳輸速率: 57600, 數據位: 8,
停止位:1,無同位檢查及流量控制		接口: 1 x 三孔端子臺;
傳輸速率: 57600, 數據位: 8,
停止位:1,無同位檢查及流量控制
IR2 x 迷你立體聲插孔母頭 ( 黑)2 x 迷你立體聲插孔母頭 ( 黑)
以太網1 x RJ-45 母頭1 x RJ-45 母頭
開關
遠距模式切換1 x 滑動開關- 開/ 關1 x 滑動開關- 開/ 關
固件更新1 x 滑動開關- 開/ 關1 x 滑動開關- 開/ 關
功耗DC 5V, 7.9W

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗		DC 5V, 5.1W

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0 - 40°C0 - 40°C
儲存溫度-20 - 60°C-20 - 60°C
濕度0 - 80% RH, 無凝結0 - 80% RH, 無凝結
機體屬性
外殼金屬金屬
重量0.47 kg ( 1.04 lb )0.45 kg ( 0.99 lb )
尺寸 (長 x 寬 x 高)含耳片14.02 x 12.30 x 3.00 cm
(5.52 x 4.84 x 1.18 in.)		14.02 x 12.30 x 3.00 cm
(5.52 x 4.84 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)		13.60 x 10.10 x 2.90 cm
(5.35 x 3.98 x 1.14 in.)
