視頻延長器 您的位置：首頁 > 視頻延長器

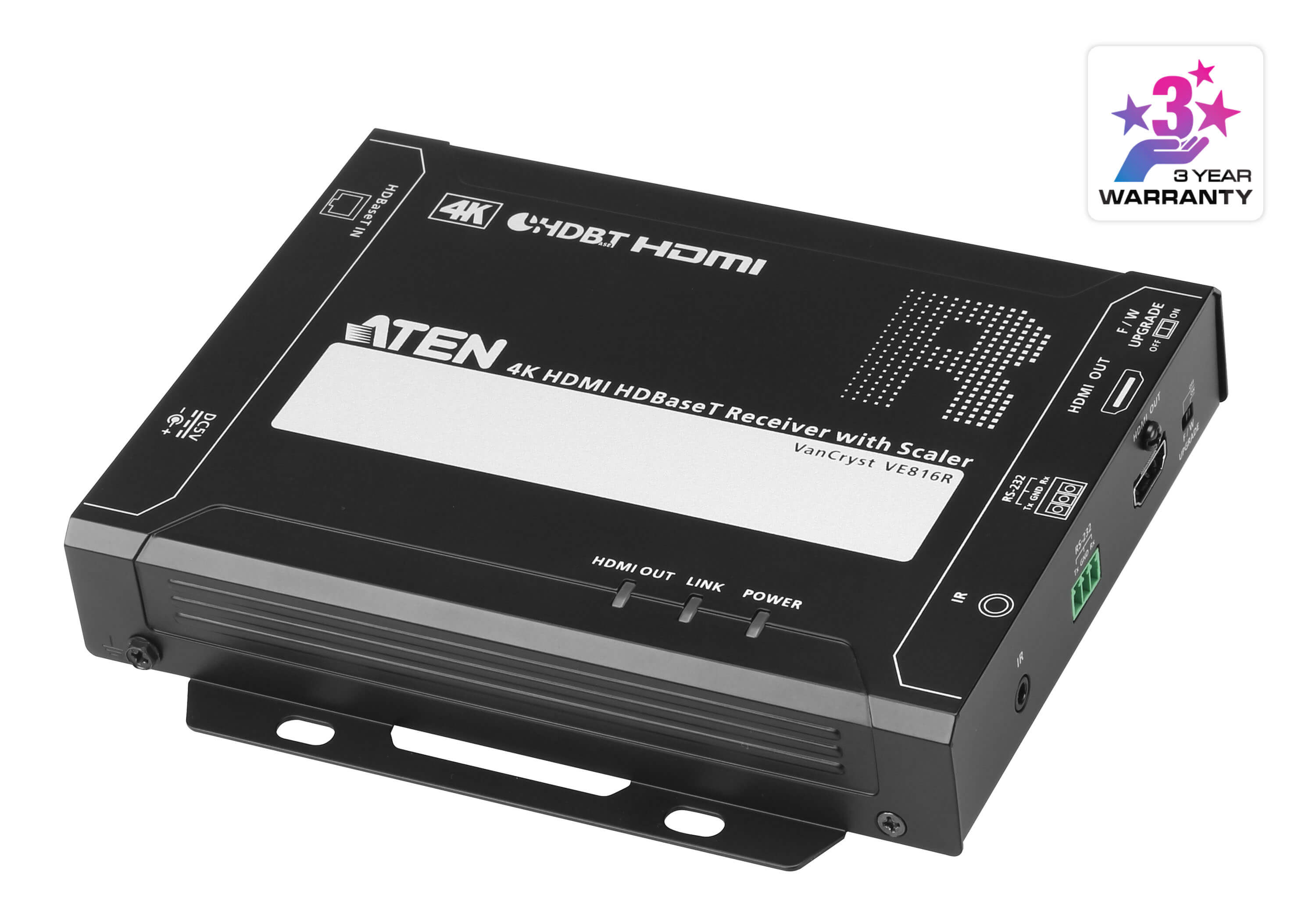

規格型號：VE816R

產品簡述：4K HDMI HDBaseT 信號接收器+升頻功能 (4K@100m) (HDBaseT Class A)

詳情介紹

產品概觀

VE816R 4K HDMI HDBaseT接收器具備升頻功能，搭配ATEN HDBaseT 矩陣切換器可通過單一Cat 5e/6/6a或ATEN 2L-2910 Cat6線纜延伸4K HDMI信號遠達100米。此外，VE816R具備升頻功能，可將 視頻來源調整為最佳分辨率，以確保達到最佳顯示效果。

VE816R支持雙向RS-232和紅外線信號傳輸，為用戶提供了對兼容設備進行遠程控制的路徑。搭配 ATEN HDBaseT矩陣切換器使用時，VE816R具備ATEN特有的Frame Sync（幀同步）和線纜質量測試， 以確保流暢的視頻和直觀的電纜測試過程。

此外，當VE816R搭配ATEN HDMI HDBaseT-Lite矩陣切換器或搭配HDBaseT輸出板卡的模組化矩陣 切換器使用時，可支持電視墻及無縫切換技術，提供使用者一個前所未有的影音體驗。

物品清單

  • 1x VE816R 接收器+升頻器功能

  • 1x IR 傳送器

  • 1x IR 接收器

  • 1x 端子臺

  • 1x 電源適配器

  • 1x 使用說明


產品特性

  • 通過單一Cat 5e/6/6a或ATEN 2L-2910 Cat 6線纜，延長HDMI、RS-232、紅外線信號達100米

  • HDCP 2.2兼容

  • 4K分辨率:
    ?  4K最遠傳輸距離可達100米
    ?  1080p最遠傳輸距離可達150米

  • 支持HDBaseT長距離模式- 可通過RS-232指令啟動，最遠傳輸距離可達150米、分辨率1080p

  • 升頻功能- 整合各視頻來源為最佳分辨率，可避免畫面黑屏*

  • 電視墻功能- 通過網頁GUI界面以客制化設定電視墻配置文件**

  • 無縫切換技術(Seamless Switch?)- 接近0秒切換提供了連續的信號源、實時切換和穩定的信號傳輸2

  • HDBaseT抗干擾能力- HDBaseT技術可在傳輸高質量影像時提供較好的抗干擾能力

  • 雙向RS-232通道- 可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描儀

  • 雙向紅外線通道- 一次處理一個方向的紅外線傳輸***

  • 線纜質量測試- 通過檢測信號電平，以測試VE816R 和HDBaseT 矩陣切換器之間連接的Cat線纜品質

  • FrameSync（幀同步）- 通過將倍線器輸出幀速率與輸入信號幀速率同步來防止圖像撕裂

  • 可遠端執行硬件升級

  • 內建8KV/15KV ESD靜電保護

  • 即插即用- 無需安裝任何軟件

  • 可安裝于機架上

    注意:
    * 在您使用無縫切換?或電視墻功能時，若發生畫面超出屏幕顯示范圍的狀況時，請調整顯示器的顯示設定
    ** VE816R 搭配ATEN HDBaseT矩陣式影音切換器可支持無縫切換與電視墻功能。請參考下列兼容性產品列表，以了解詳細資訊
    *** 支持全頻紅外線信號30KHz至56KHz

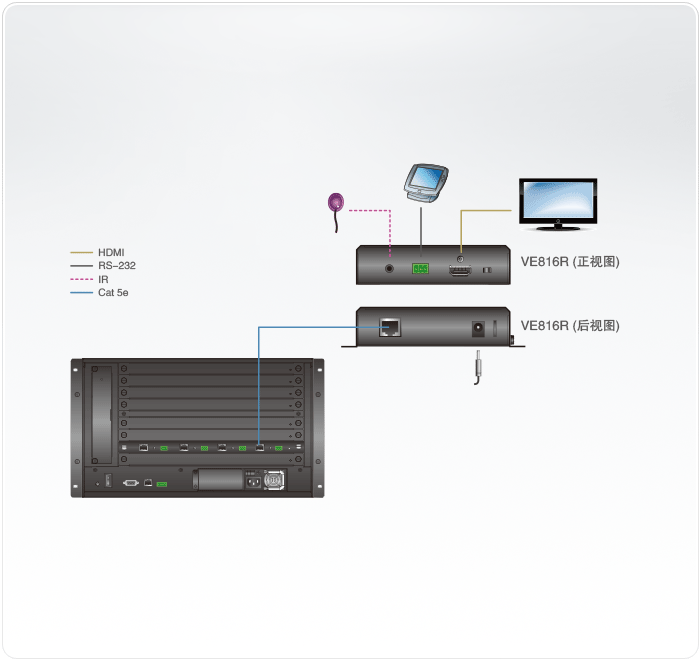

產品拓撲圖



產品規格

視頻輸入
接口1 x RJ-45 母頭 (銀)
阻抗100 Ω
視頻輸出
接口1 x HDMI Type A 母頭 (黑)
阻抗100 Ω
視頻
最大數據速率10.2 Gbps (3.40 Gbps 每通道)
最大像素時鐘頻率340 MHz
兼容協議HDMI (3D, 4K, 色深)
HDCP 2.2 兼容
HDBaseT 兼容
最高分辨率/最長距離Up to 4K@70m (Cat 5e/6) / 100m (Cat 6a/ATEN 2L-2910 Cat6); 1080p@100m (Cat 5e/6/6a)
*支持4K:
4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
接口
設備對設備1 x RJ-45 母頭
電源1 x DC Jack (銀)
控制
IR 通道1 x 迷你立體聲插孔 母頭( 黑)
RS-232 通道1 x Terminal Block, 3 pole (Green)
開關
固件更新1 x 滑動開關– 開/ 關
功耗DC5V:9.09W:28BTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0 - 40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量0.67 kg ( 1.48 lb )
尺寸 (長 x 寬 x 高)含耳片16.80 x 14.69 x 3.00 cm
(6.61 x 5.78 x 1.18 in.)
尺寸 ( 長 x 寬 x 高)不含耳片16.60 x 12.49 x 2.90 cm
(6.54 x 4.92 x 1.14 in.)
裝箱數5臺
