視頻分配器 您的位置：首頁 > 視頻分配器

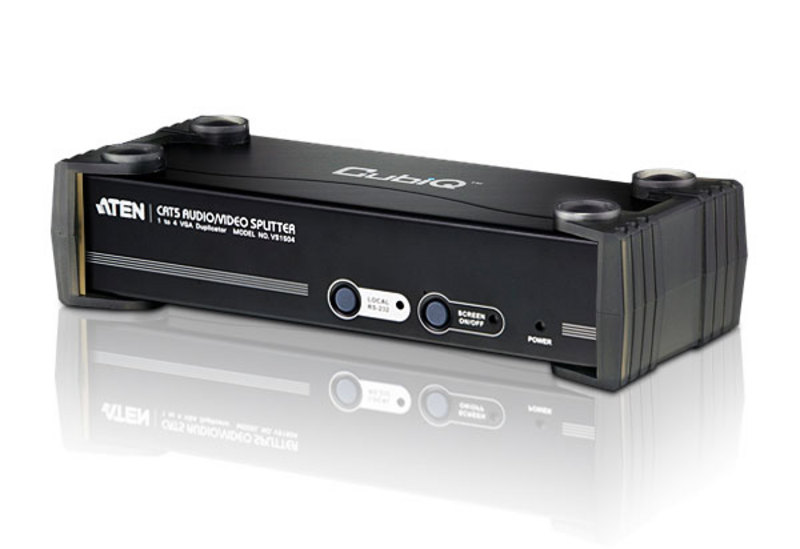

規格型號：VS1504

產品簡述：4端口Cat 5影音分配器

詳情介紹

產品概述

    VS1504 Cat 5 影音信號分配器可將高質量的音頻及視頻內容傳送至4組的顯示端設備傳送距離最遠達500m。VS1504 Cat 5影音信號分配器能搭配使用ATEN影音信號接收器*為一組完整的解決方案適用于任何能將多媒體內容傳送至多個目的地的理想解決方案。


* 兼容的接收器設備
VB552 VGA信號中繼器+音頻功能
VE200R影音信號接收器

    VS1504 通過占口級聯達三層并搭配使用ATEN中繼器或信號延長器，可支持上千臺顯示設備的架構。而通過RS-232接連接功能，包括像觸控式屏幕等串口設備也可整合至連接架構內。適用環境為:

    適用環境:
 店家內或展覽會場數字電子廣告牌
 播放信息至公眾場合
 體育活動
 戲院及演講廳
 教室及企業教育訓練室設備


功能特點

  • 一組影音輸入信號通過Cat 5e線纜傳送至4組影音輸出設備

  • 占口級聯三層–搭配使用ATEN接收端設備，可提供高達上千組視頻信號顯示*

  • 支持音頻及串口功能

  • 采用Cat 5e線纜可延長顯示設備距離達150m,當整合使用接收端設備時可支持至450m

  • 視頻分辨率-支持1920x1200@60Hz

  • 群組屏幕關/開功能

  • 提供兩個RS-232頻道可選擇

    *信號延長設備
    a. ATEN VB552 (VGA Cat5信號中繼器)
    b. ATEN VE200R (影音信號延長器)


連線圖


技術規格

接口視頻輸入1 x HDB-15 公頭(藍)
視頻輸出1 x HDB-15 母頭(藍)
音頻輸入1 x Mini Stereo Jack 母頭(綠)
音頻輸出1 x Mini Stereo Jack 母頭(綠)
RS-2321 x DB-9 母頭(黑)
1 x DB-9 公頭(黑)
端對端4 x RJ-45 母頭
堆疊串入1 x RJ-45 母頭
電源1 x DC 插孔
開關本地RS-232端口1 x 按鈕
群組顯示器開/關1 x 按鈕
LED指示燈電源1 (橘)
本地RS-232端口1 (綠)
群組顯示器開/關1 (綠)
視頻分辨率1920x1200@60Hz (30m);
1600x1200@60Hz (150m);
1280x1024@60Hz (200m)
線纜距離150 m
耗電量DC5.3V, 4.7W
作業環境操作溫度0-50°C
儲存溫度-20-60°C
濕度0-80% RH, 無凝結
機體屬性外殼金屬
重量0.75 kg
尺寸
(長×寬×高)		21.00x 8.80 x 5.55 cm
