視頻分配器 您的位置：首頁 > 視頻分配器

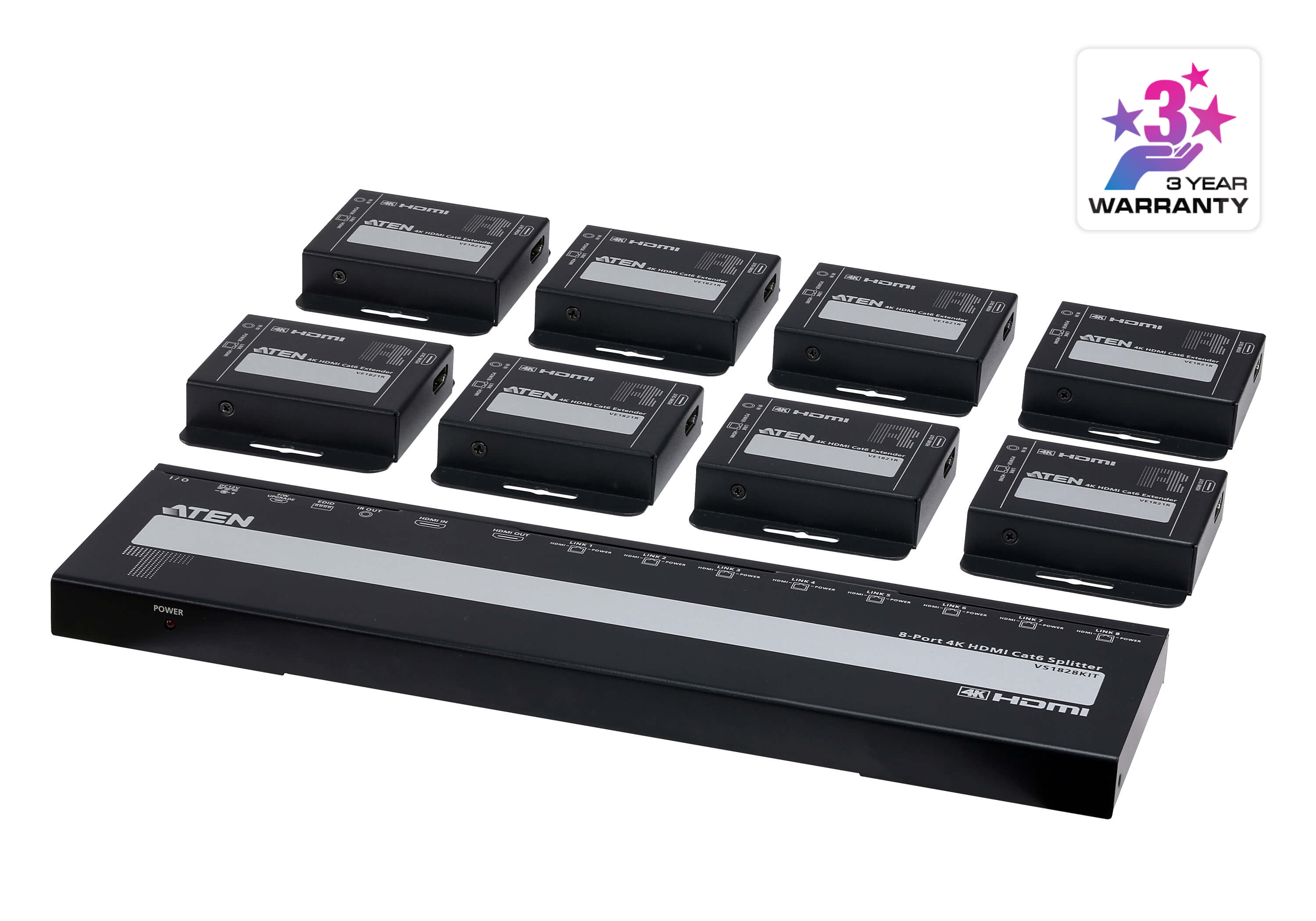

規格型號：VS1828KIT

產品簡述：4K HDMI 1進8出分配延長器組含接收器

詳情介紹

產品概觀

VS1828KIT包含1個分配器和8個接收器，通過一條Cat 6線即可將高達4K @ 30 Hz (4:4:4) HDMI信號傳送至最遠40m處的8個顯示器。此組合支持無失真數字音頻格式，如LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus和DTS-HD Master Audio。以太網絡供電(PoC)功能讓分配器可供電給接收器，使用者只需要一個電源適配器，即可避免雜亂的線路安裝。分配器搭載一個HDMI本地輸出連接端口，可用于內容監控或串級連接。此外，分配器具備可調式EDID開關，用戶能自行配置輸出視頻分辨率和音頻功能，達到整個影音系統的無縫整合。接收器輕巧、僅掌心大的外型讓安裝更靈活，適用于狹小空間。

此組合配有1條分配器專用的紅外線發射器線與8條接收器用的紅外線接收線，讓使用者在接收器端即可遠程控制信號源設備。即插即用，無需任何軟件，可輕松安裝。優異的影音傳輸質量和高安裝靈活性讓VS1828KIT適用于會議設施、零售業、展示室、娛樂系統等不同場景。

物品清單

  • 1 x VS1828T 4K HDMI 1進8出分配延長器

  • 8 x VE1821R 4K HDMI Cat 6 視頻延長器

  • 1 x IR發射器線

  • 8 x IR接收器線

  • 1 x 機架套件

  • 1 x 電源線與電源適配器

  • 1 x 使用說明


產品特性

  • 包含1個分配器和8個接收器，通過一條Cat 6線即可將HDMI信號傳送至達40m處的8個顯示器

  • 分辨率支持高達4K @ 30 Hz (4:4:4)

  • 支持無失真數字音頻格式，如LPCM 7.1CH、Dolby TrueHD、Dolby Digital Plus和DTS-HD Master Audio

  • HDMI (3D、色深、4K); 符合HDCP 1.4

  • 以太網絡供電(PoC)讓分配器可供電給接收器，避免雜亂的線路安裝

  • 分配器搭載一個HDMI本地輸出連接端口，可用于內容監控或串級連接

  • 分配器帶有可調式EDID開關，用戶能自行配置輸出視頻分辨率和音頻功能

  • 接收器輕巧、僅掌心大的外型適用于狹小空間

  • 單向紅外線通道讓使用者在接收器端即可遠程控制信號源設備

  • 內建4KV / 8KV ESD靜電保護

  • 即插即用，無需任何軟件


產品拓撲圖



產品規格

FunctionVE1821RVS1828T
視頻輸入
接口N/A1 x HDMI Type A 母頭 (黑)
阻抗N/A100 Ω
最長距離N/A3 m
視頻輸出
接口1 x HDMI Type A 母頭 (黑)1 x HDMI Type A 母頭 (黑)
阻抗100 Ω100 Ω
最長距離3 m3 m
視頻
最大數據速率10.2Gbps (每通道3.4Gbps)10.2Gbps (每通道3.4Gbps)
最大像素時鐘頻率340 MHz340 MHz
兼容協議HDMI (3D, 色深, 4K)
兼容HDCP1.4
HDMI (3D, 色深, 4K)
兼容HDCP1.4
最高分辨率/最長距離高達4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910)

*支持4K:
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)		高達4K@30m (Cat5e), 40m (Cat 6/ATEN 2L-2910); 1080p@35m (Cat5e), 50m (Cat 6/2L-2910)

*支持4K:
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
音頻
輸入N/A1 x HDMI Type A 母頭 (黑)
輸出1 x HDMI Type A 母頭 (黑)1 x HDMI Type A 母頭 (黑)
控制
IR 通道1 x Mini Stereo Jack 母頭 (黑);
(備注1)		1 x Mini Stereo Jack 母頭 (黑);
(備注1)
接口
設備對設備1 x RJ-45 母頭8x RJ-45 母頭
電源1 x RJ-45 母頭
(以太網供電, 自VS1828T 供電)		1 x DC 插孔 (黑) 具鎖附功能
維護N/A通過Micro USB 連接端口進行固件升級
開關
模式切換N/AEDID 模式選擇
電源N/A電源ON/OFF
功耗19.2WBTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗		19.2WBTU/h

附註:
● 單位=瓦特：表示設備在沒有外部負載情況下的典型功耗
● 單位=BTU/h：表示設備滿載時的功耗
環境
操作溫度0 - 40°C0 - 40°C
儲存溫度-20 - 60°C-20 - 60°C
濕度20 - 90% RH, 無凝結20 - 90% RH, 無凝結
機體屬性
外殼金屬金屬
重量0.12 kg ( 0.28 lb )0.56 kg ( 1.24 lb )
尺寸 (長 x 寬 x 高)含耳片7.95 x 6.80 x 1.65 cm
(3.13 x 2.68 x 0.65 in.)		N/A (無機架)
尺寸 ( 長 x 寬 x 高)不含耳片5.75 x 6.80 x 1.65 cm
(2.26 x 2.68 x 0.65 in.)		29.50 x 8.20 x 1.80 cm
(11.61 x 3.23 x 0.71 in.)
附註備注1: 接收器的 IR 通道為單向 bypass，將數據從接收器傳送至分配器。
備注2: 最大耗電量為所有接收器皆連接到分配器之情況下。
備注1: 接收器的 IR 通道為單向 bypass，將數據從接收器傳送至分配器。
備注2: 最大耗電量為所有接收器皆連接到分配器之情況下。


輸入分辨率640x480 @ 60/67/72/75 Hz1080p 60 Hz
720x400 @ 70 Hz480p 60 Hz (4:3)/(16:9)
1024x768 @ 60/70/75 Hz720p 60 Hz
1280x800 @ 60 Hz1080i 60 Hz
1280x1024 @ 60/75 Hz640x480 60Hz (4:3)
1400x1050 @ 60 Hz576p 50 Hz (4:3)/(16:9)
1440x900 @ 60 Hz720p 50 Hz
1600x1200 @ 60 Hz1080i 50 Hz
1680x1050 @ 60 Hz1080p 24/25/30/50 Hz
1920x1080 @ 60 Hz3840x2160p 24/25/30 Hz
1920x1200@ 60 Hz4096x2160p 24/25/30 Hz
