矩陣式視頻切換器 您的位置：首頁 > 矩陣式視頻切換器

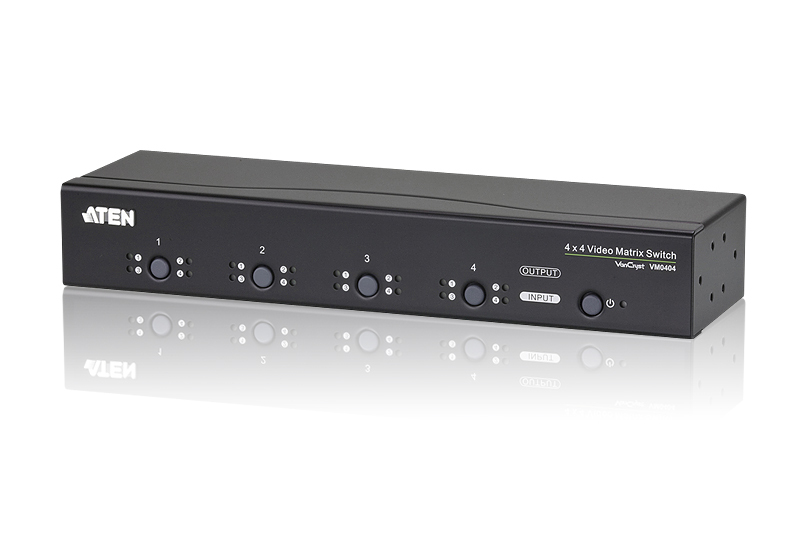

規格型號：VM0404

產品簡述：4x4矩陣式視頻切換器+音頻功能

詳情介紹

產品概述

    VM0404 4x4矩陣式視頻切換器連接4組VGA來源設備同時輸出至4臺VGA屏幕顯示設備或投影儀上。其獨特的功能特性包含：高兼容性的EDID選擇模式、遠距離信號傳輸、輕松切換來源端與顯示端設備及矩陣式連接。

    矩陣式切換器可獨立切換每一組輸入來源連接至任何或全部的輸出設備，也可獨立切換音頻和視頻的輸入，為您提供絕佳的彈性及控制能力以適應各種多媒體應用環境。


功能特點

  • 連接任何4組VGA影音頻號輸出至任何4組VGA影音顯示設備

  • 長距離傳輸-最遠可達30m

  • 輕松切換于多個信號來源與多個顯示設備

  • 輕松操作：
    前面板按鍵
    RS-232串口控制器

  • 視頻分辨率-最高可達1920x1440；VGA，SVGA，XGA，SXGA，UXGA和WUXGA(1920x1200)

  • 支持頻寬達300MHz以提供最佳的視頻質量

  • 獨家EDID技術-可通過RS-232選擇最佳的EDID設定

  • 內建雙向RS-232串口連接端口，可用于高階系統控制

  • 可獨立切換影音來源-每一組輸入來源可獨立連接至任何或全部的輸出設備

  • 機架式設計

  • 金屬外殼設計

    *注意: VM0404 AP與GUI操作手冊可自ATEN官方網站(www.aten.com.cn)下載使用

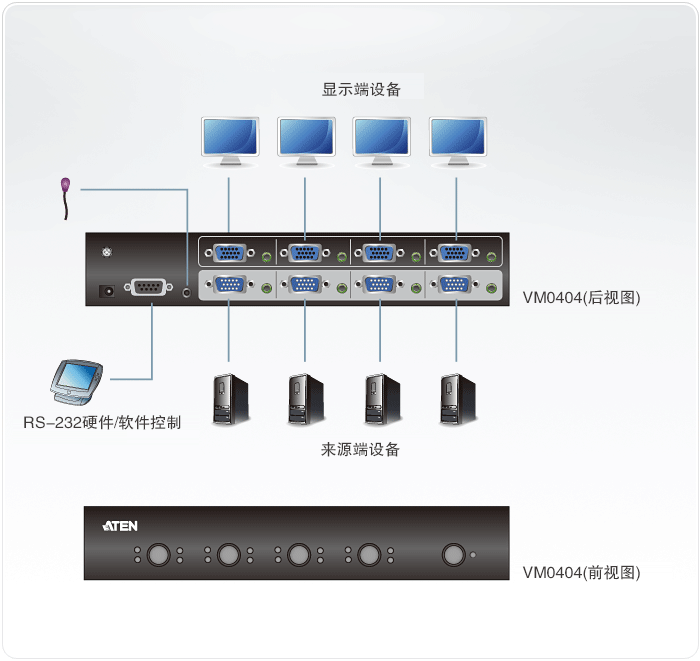

連線圖


技術規格

連接接口視頻輸入4 x HDB-15 公頭 (藍)
音頻輸入4 x Mini Stereo 插孔 母頭 (綠)
視頻輸出4 x HDB-15 母頭 (藍)
音頻輸出4 x Mini Stereo 插孔 母頭 (綠)
RS-2321 x DB-9 母頭 (黑)
IR 連接端口1 x Mini Stereo 插孔 母頭 (黑)
電源1 x DC插座
按鍵開關連接端口選擇4 x 按鍵
電源1 x 按鍵
LED指示燈連接端口選擇16 (綠)
電源1 (綠 / 橘)
視頻頻寬300 MHz
分辨率1920 x 1440 @ 60Hz
耗電量DC5.3V, 2.7W
作業環境操作溫度0 – 50°C
儲存溫度–20 – 60°C
濕度0-80% RH, 無凝結
機體屬性外殼金屬
重量0.87 kg
尺寸
(長 x 寬 x 高)		26.00 x 7.61 x 4.20 cm



  • * The specification and pictures are subject to change without notice.

  • * All trademarks and logos are the properties of their respective holders.
