矩陣式視頻切換器 您的位置：首頁 > 矩陣式視頻切換器

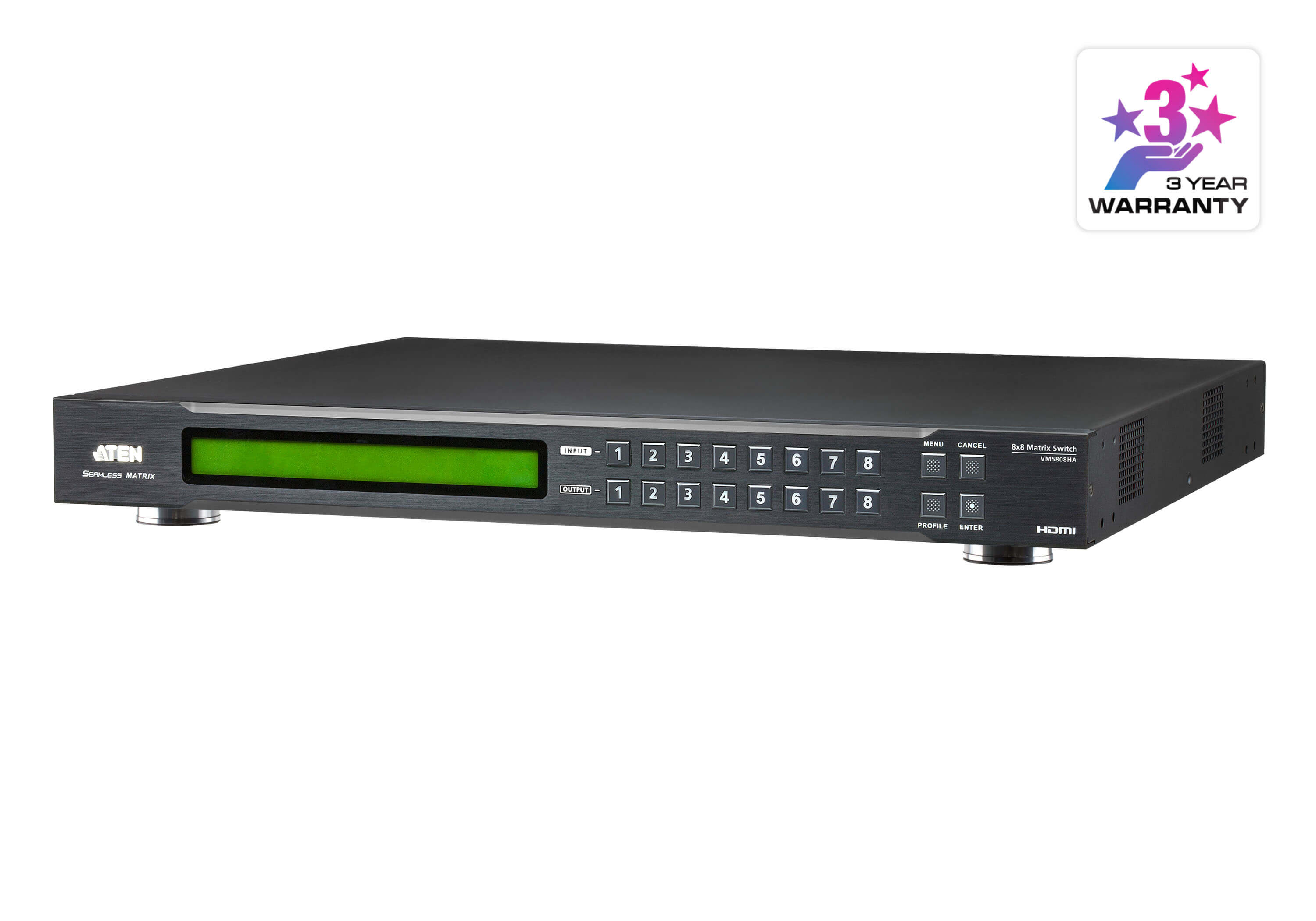

規格型號：VM5808HA

產品簡述：8 x 8 HDMI 矩陣式影音切換器搭載升頻器功能

詳情介紹

產品概觀

VM5808HA 8 x 8 HDMI矩陣式影音切換器搭載升頻器功能可將8組HDMI影音頻號來源傳送至8組的HDMI顯示設備上，并兼顧高應用彈性度。使用者可通過多種方式控制設備，包括前面板按鍵、RS-232與以太網絡聯機 (Telnet / 網絡圖形用戶界面)。此外，VM5808HA支持ATEN矩陣式影音控制行動App，讓使用者可查看設備使用狀態并控制設備。本切換器也可整合于ATEN環控系統 – 可中央監控與管理采以太網絡架構的ATEN矩陣式影音切換器與第三方設備(例如投影機、燈、影音設備等)之平臺。通過前面板的LCD，使用者可有效率的檢視所有端口的聯機狀態。切換器的本地HDMI輸出端口讓多個信號源可在一個顯示器中被實時監控。

VM5808HA是專為電視墻應用而打造的解決方案。ATEN獨家的無縫切換技術采FPGA矩陣系統架構，可提供連續的信號源，實時切換和穩定的信號傳輸。內置的升頻器能將各種視頻分辨率轉換成顯示設備的最佳分辨率，提高視覺舒適度。為了避免屏幕撕裂，VM5808HA采用FrameSync技術，同步輸出與輸入信號的幀率。

就音頻功能而言，本切換器支持音頻獨立輸出功能(Audio De-embedding)，可自HDMI信號源解嵌音頻，并將其轉換成立體聲音頻輸出，提升安裝彈性。VM5808HA是矩陣式HDMI影像切換解決方案，適用于任何需要客制化、且實時的將來自多個影音裝置的信號源傳輸置多個顯示設備，包括控制室、服務器機房、與各種電視墻應用。


物品清單

  • 1x HDMI矩陣式切換器(具備影像升頻器功能)

  • 1x 電源線

  • 1x 機架安裝配件

  • 1x 使用說明


產品特性

  • 可將8組HDMI影音頻號來源傳送至8組HDMI顯示設備

  • 本地HDMI輸出端口讓8個信號源可在一個顯示器中被實時監控

  • 多重操作方式 – 可通過前面板按鍵、RS-232控制器、以太網絡聯機(Telnet / 網絡圖形用戶界面)、ATEN矩陣式影音控制移動App與ATEN中控系統來操控

  • 藉由ATEN矩陣式影音控制移動App，使用者可查看設備使用狀態并控制設備

  • 通過直觀的網絡圖形用戶界面(Web GUI)，可在各種電視墻種類中自由設定16種電視墻畫面樣式

  • 內建升頻器，能將各種視頻分辨率轉換成顯示設備的最佳分辨率，提高視覺舒適度

  • FrameSync技術 – 同步輸出與輸入信號的幀率，避免屏幕撕裂

  • Seamless Switch?無縫切換 – ATEN特殊的FPGA架構設計可統一視頻格式，以提供連續信號源，實時切換和穩定的信號傳輸*

  • EDID Expert? – 可選擇EDID設定的模式，能確保在不同屏幕間依然擁有最佳的分辨率并提供順暢的畫面顯示

  • 音頻獨立輸出功能 (Audio De-embedding) – 可解嵌HDMI音頻信號且轉換為模擬與立體聲音頻輸出

  • HDMI (3D、色深) ; HDCP 1.4

  • 支持 Dolby True HD與DTS HD Master audio

  • 符合消費性電子控制 (CEC)

  • HDMI靜電保護

  • 支持固件更新

  • 1U機架式設計

    *注意：
    1. 無縫切換功能啟用時，視頻輸出裝置將不支持3D、色深或交錯式掃描 (如1080i) 分辨率等功能。如欲使用這些功能，必需關閉無縫切換功能。
    2. 在使用者使用無縫切換? 或電視墻功能時，若發生畫面超出屏幕顯示范圍的狀況時，請調整顯示器的顯示設置。

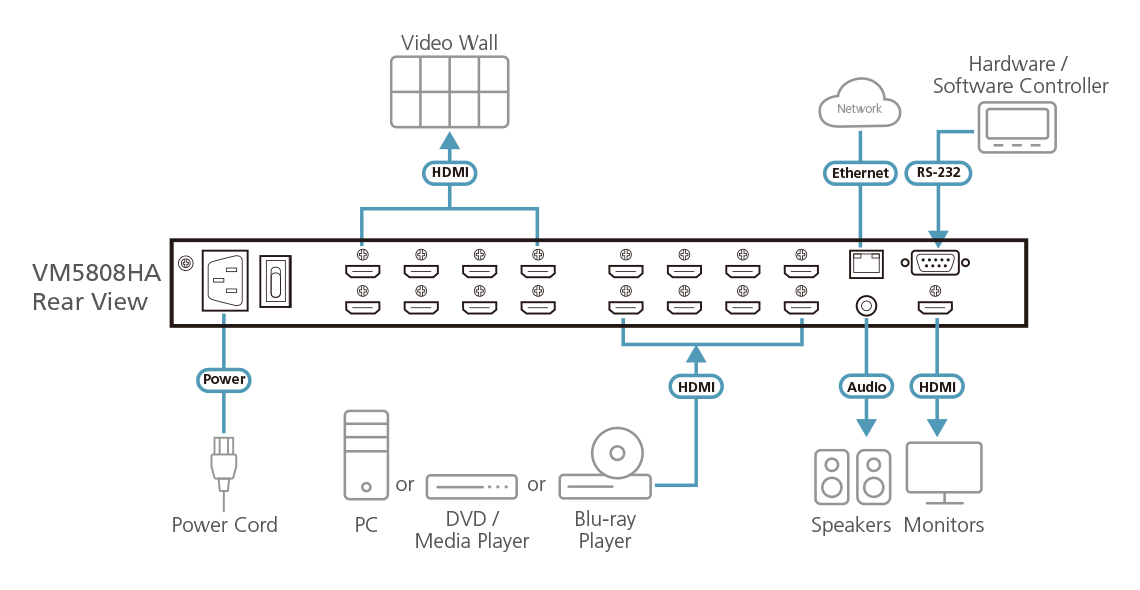

產品拓撲圖



產品規格

視頻輸入
接口8 x HDMI Type A 母頭 (黑)
阻抗100 Ω
最長距離5.0 m
視頻輸出
接口8 x HDMI Type A 母頭 (黑)
(Array 模式): 1 x HDMI Type A 母頭 (黑)
阻抗100 Ω
最長距離15 m
視頻
最大數據速率6.75 Gbps (每通道2.25 Gbps)
最大像素時鐘頻率225 MHz
兼容協議HDMI (3D, 色深)
兼容HDCP 1.4
消費性電子控制 (CEC)
最高分辨率高達 1080p
最長距離高達 15 m
音頻
輸出1 x Mini Stereo Jack 母頭 (綠)
控制
RS-232連接接口: 1 x DB-9 母頭 (黑)
波特率及通訊協議:
波特率: 19200, 數據位: 8, 停止位:1, 奇偶校驗: 無, 流量控制: 無
以太網1 x RJ-45 母頭
EDID 設定EDID 模式: 默認值 / 連接端口1 / Remix / 自訂 (支持EDID Wizard)
接口
電源1 x 3 針腳交流電源插座
電源
輸入額定值100-240 VAC; 50-60 Hz; 1.0A
功耗AC110V:58.1W:272BTU
AC220V:56.6W:265BTU
環境
操作溫度0-40°C
儲存溫度-20 - 60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量5.54 kg ( 12.2 lb )
尺寸 (長 x 寬 x 高)43.24 x 37.82 x 4.40 cm
(17.02 x 14.89 x 1.73 in.)
裝箱數1 pc
附註對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。


輸入分辨率1080P HDMI720 x 480p 60 Hz (4:3) / (16:9)
640 x 480 @ 60/72/75 Hz1280 x 720p 60 Hz (16:9)
800 x 600 @ 56/60/72/75 Hz1920 x 1080i 60 Hz (16:9)
1024 x 768 @ 60/70/75 Hz1920 x 1080p 60 Hz (16:9)
1280 x 800 @ 60 Hz720 x 576p 50 Hz (4:3) / (16:9)
1280 x 1024 @ 60/75 Hz 1280x720p 50Hz (16:9)
1366 x 768 @ 60 Hz1920 x 1080i 50 Hz (16:9)
1400 x 1050 @ 60 Hz
1440 x 900 @ 60 Hz
1600 x 1200 @ 60 Hz
1680 x 1050 @ 60 Hz
1920 x 1080 @ 60 Hz
1920 x 1200 @ 60 Hz (Reduced Blanking)
640 x 480p 60 Hz (4:3)
