模塊化矩陣式切換器 您的位置：首頁 > 模塊化矩陣式切換器

規格型號：VM7404

產品簡述：4端口3G-SDI輸入板卡

詳情介紹

產品概述

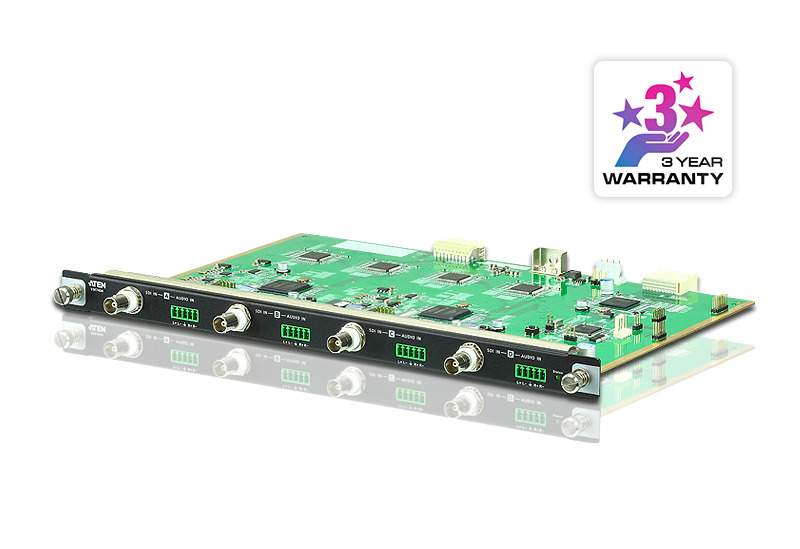

    VM7404 4 端口3G-SDI 輸入板卡搭配ATEN 模組化矩 陣式切換器使用時，可將任何4 組SDI 視頻及音頻來源 傳送至多部顯示器。本輸入板卡具備連接SDI 來源（含 3G-SDI、HD-SDI 及SD-SDI）的能力， 并支持最高 達1080p@60 Hz 的高質量視頻分辨率。此外，VM7404 支持可獨立傳送的個別模擬立體聲音頻信號，并采用熱 插拔設計，能夠在更換機板時，維持ATEN 模組化矩陣 式切換器的運作。VM7404 適用于監視系統及多種廣播 級影音應用，讓您能夠有效集中所有3G/HD/SD-SDI 設 備的傳送路徑。


功能特點

  • 最多可連接4 個SDI 輸入

  • 可支持SD-SDI、HD-SDI 及3G-SDI 格式

  • 熱插拔板卡設計可輕松整合輸入/ 輸出板卡

  • 兼容于VM1600 并可彈性的混合其它的模塊化輸入/ 輸出板卡

    附注：VM7404 與具備升頻器功能的輸出板卡搭配使用時，即可使用無縫切換技術(Seamless Switch?)、升頻器及電視墻等的各項功能。

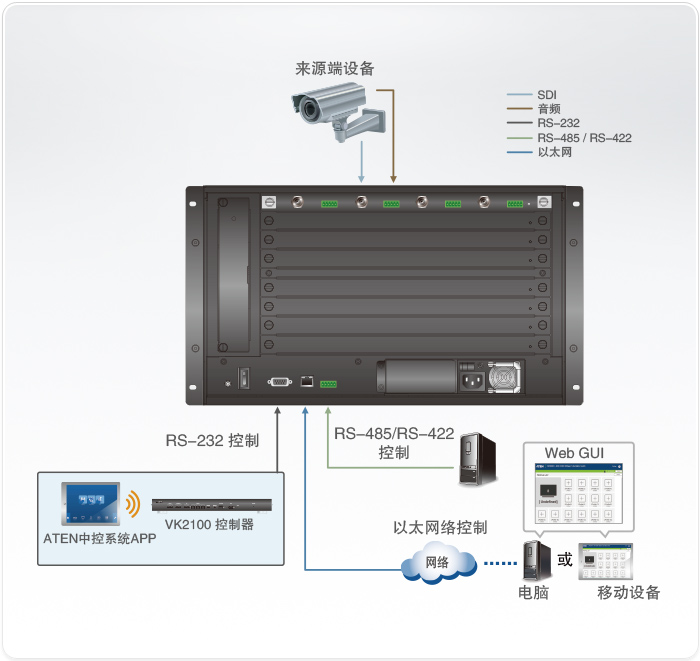

連線圖


技術規格

視頻輸入接口4 x BNC 母頭
阻抗75?
視頻支持分辨率PAL @ 50 fps, NTSC @ 59.94 fps
720p @ 25, 29.97, 30,50, 59.94, 60 fps
1080i @ 50, 59.94, 60 fps
1080PsF @ 25, 29.97, 30 fps
1080p @ 23.98, 24, 25, 29.97, 30, 50, 59.94, 60 fps
色彩取樣和像素深度: 4:2:2 10/12-bit, 4:4:4 10/12-bit
最大數據傳輸率2.97 Gbps
最遠距離100 m (3G-SDI); 150 m (HD-SDI);
300 m (SD-SDI)
SDI格式3G-SDI, SMPTE-259, 292, 424, 425 Level A &
B-DL
音頻輸入接口4 x 5 孔端子臺
支持音頻信號*：
立體聲、平衡式、非平衡式音頻
耗電量16.0 W
作業環境操作溫度0–40°C
儲存溫度-20–60°C
濕度0–80% RH, 無凝結
機體屬性外殼金屬
重量0.60 kg
尺寸
(長 x 寬 x 高)		35.20 x 24.28 x 2.28 cm

  • * The specification and pictures are subject to change without notice.

  • * All trademarks and logos are the properties of their respective holders.
