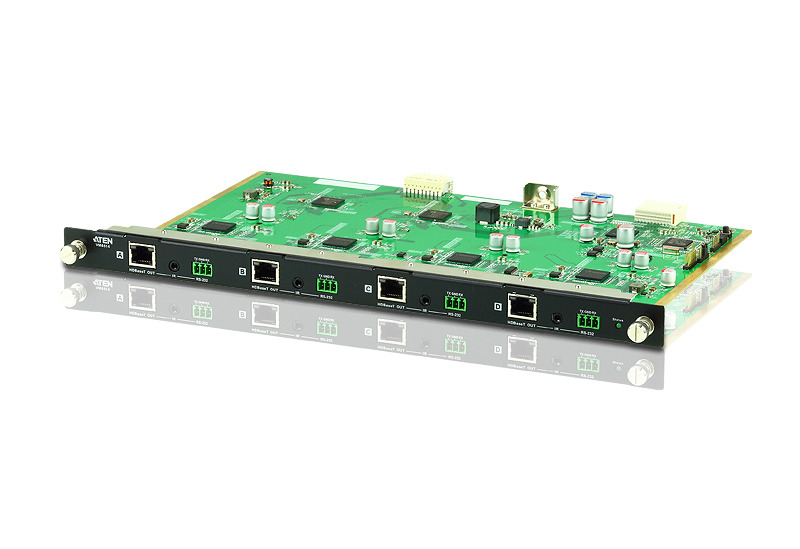

規格型號：VM8514

產品簡述：4端口HDBaseT輸出板卡

詳情介紹

產品概述

VM8514 4端口HDBaseT輸出板卡，搭配ATEN模組化矩陣式切換器，可發送及分配任意4組HDBaseT發送器至4組HDBaseT接收器，提供高達任意16組HDBaseT的連接。

當VM8514 HDBaseT輸出板卡與VE805R HDBaseT接收器結合使用時，可提供無縫切換技術及電視墻功能。ATEN無縫切換技術提供實時切換視頻，內建的升頻器可提供不同視頻分辨率至不同的顯示設備，及電視墻功能可供用戶通過點擊網頁GUI界面客制化設定高達32組配置文件。

功能特點

兼容于VM1600 并可彈性混合其它模組化輸入/ 輸出板卡
雙向RS-232 通道 - 可連接串口終端機或串口設備，例如觸控式屏幕與條形碼掃描儀
HDBaseT 技術 - 通過單一Cat 5e/6 線纜可延伸4 組HDBaseT 信號遠達100 米
HDBaseT 抗干擾能力 - HDBaseT 技術可在傳輸高質量影像時提供較好的抗干擾能力
搭配VE805R:
無縫切換技術(Seamless Switch) - 提供連續信號源、實時切換和穩定的信號傳輸
電視墻功能 - 通過網頁GUI 界面以客制化設定電視墻配置文件
雙向紅外線通道 - 紅外線傳輸一次僅供單向傳輸
熱插拔板卡設計可輕松整合輸入/ 輸出板卡

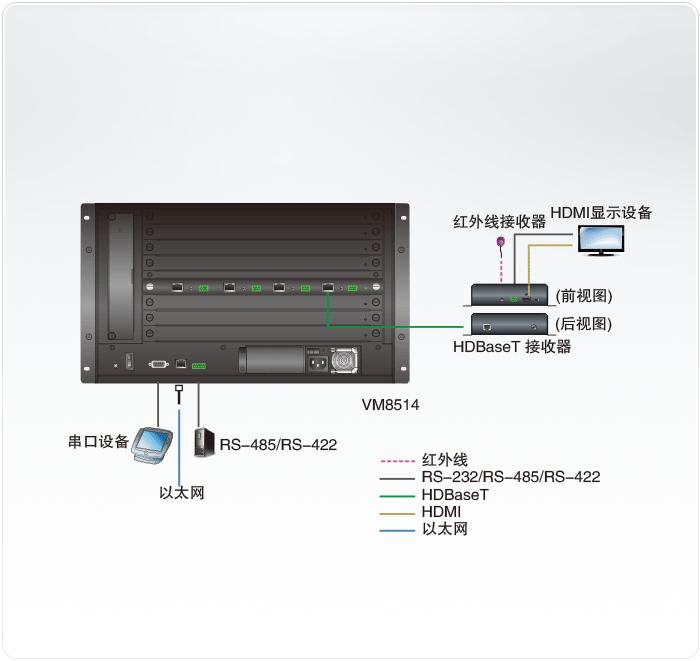

連線圖

技術規格

視頻輸出	接口	4 x RJ-45 母頭 (銀)
視頻輸出	阻抗	100?
視頻	最大數據傳輸率	10.2 Gbps (3.4 Gbps每通道)
	最大像素時鐘頻率	340 MHz
	規范	兼容于HDBaseT, HDCP 1.4規格消費性電子控制(CEC)
	最高分辨率	高達 4K@60 Hz (4:2:0) ***
	最遠距離	100 m(Cat 6a)
控制	RS-232	4 x 3 孔端子臺
控制	紅外線	4 x 迷你立體插孔母頭 (黑)
耗電量		12.2W
作業環境	操作溫度	0–40°C
	儲存溫度	-20–60°C
	濕度	0–80% RH, 無凝結
機體屬性	外殼	金屬
	重量	0.62 kg
	尺寸 (長 x 寬 x 高)	35.20 x 23.70 x 2.25 cm
