模塊化矩陣式切換器 您的位置：首頁 > 模塊化矩陣式切換器

規格型號：VM7584

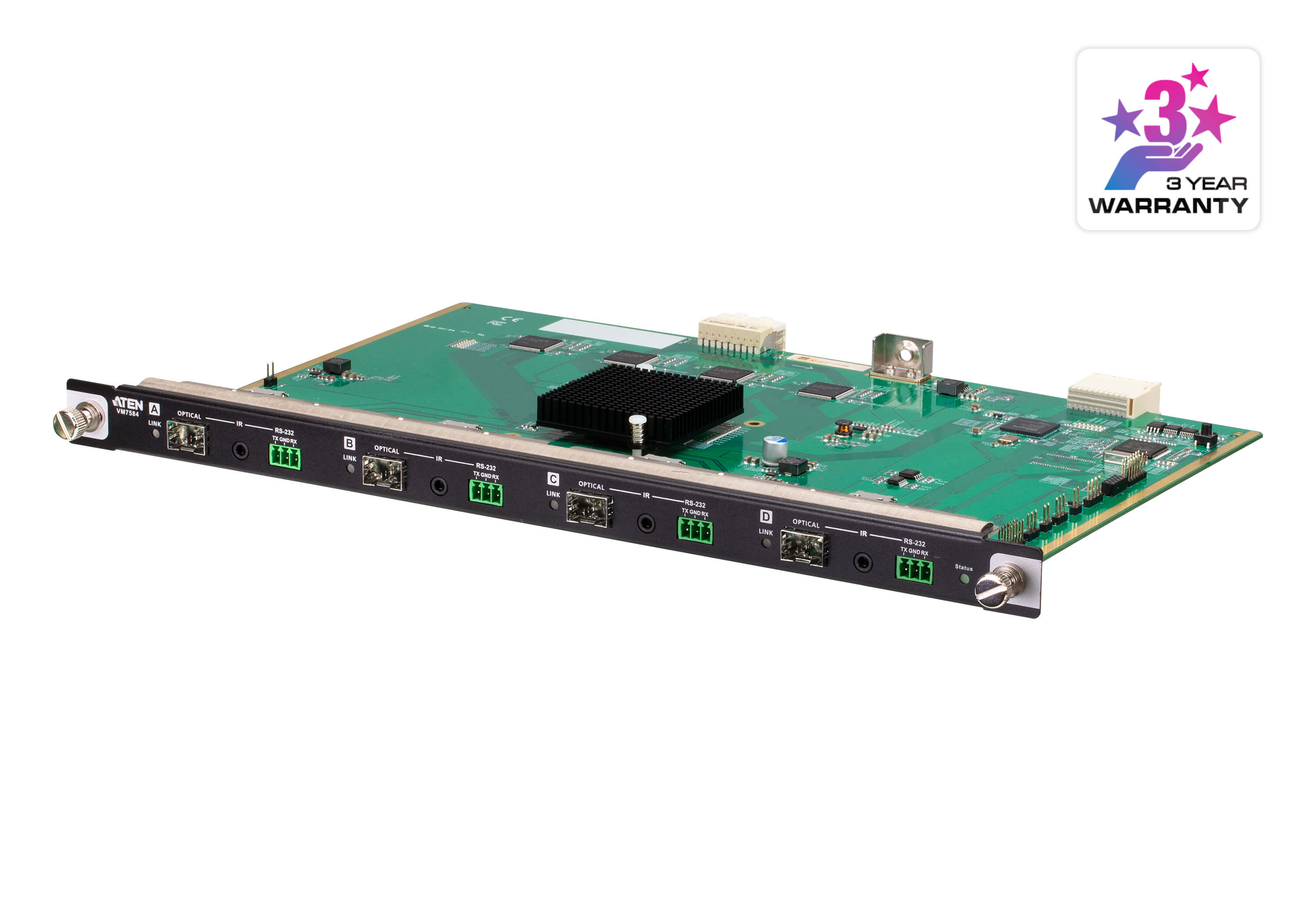

產品簡述：4端口10G 光纖輸入板卡 (4K@300m (K1, MM) / 10km (K2, SM))

詳情介紹

產品概觀

VM7584 4端口10G光纖輸入板卡搭配ATEN模塊化矩陣式視頻切換器使用，可通過光纖延長器將任4組HDMI影音源轉放至顯示端設備，并提供高達16/32組不同影音界面的輸入和輸出連結。

VM7584通過光纖科技提供長距離傳輸，搭配SFP+模塊和雙頭光纖線材，可將無壓縮的4K信號延伸長達300m（VM7584K1）或10km（VM7584K2）。光纖線材具備抗干擾及長程傳輸特質，通過單組線材連接兩端的SFP+ 插槽即可整合傳輸音頻、視頻、紅外線和RS-232控制信號，簡化復雜的接線需求。此外，VM7584支持10.2 Gbps 的高速數據傳輸速率，并兼容于HDMI相關規范（如：3D、色深、4K），為您帶來卓越的影像質量。

ATEN的VM系列輸入/輸出板卡皆支持熱插拔安裝，為系統整合者帶來安裝靈活度與效率。ATEN的VM系列輸入/輸出板卡與模塊化矩陣式視頻切換器為您的跨界面關鍵影音應用提供滿足您一切所需的理想解決方案。

物品清單

  • 1x VM7584 4端口10G光纖輸入板卡

  • 4x SFP+模塊

  • 4x 3孔端子臺

  • 1x IR接收器

  • 1x IR發送器

  • 1x 使用說明


產品特性

  • 兼容于VM模塊化矩陣切換器，并可與VM系列模塊化輸入/ 輸出板卡靈活搭配使用

  • 通過光纖線材即可長距離延伸傳輸音頻、視頻、紅外線和RS-232控制信號

  • 卓越的長距離高視頻質量 – 提供高達4096 x 2160@60Hz (4:2:0)的高分辨率視頻；傳輸距離長達300m (VM7584K1搭配多模光纖)及10km (VM7584K2搭配單模光纖)

  • HDMI (3D, 色深, 4K); 兼容HDCP 2.2

  • 支持消費性電子控制 (CEC)

  • 雙向RS-232通道 – 可連接串口終端機或串口設備，例如觸摸屏與條形碼掃描器*

  • 雙向IR通道 – 傳輸一次僅供單向傳輸，頻率范圍為30 kHz至60 kHz*

  • EDID Expert? – 自動選取EDID設定，讓啟動更為順暢、提供高畫質顯示并套用跨屏幕分辨率

  • 光纖模塊及I/O板卡皆為熱插拔設計，讓整合與維護更為便利

    *備注: VM7584需與VE883T視頻延長器搭配使用。這些功能僅于與VE883T共享時可支持。

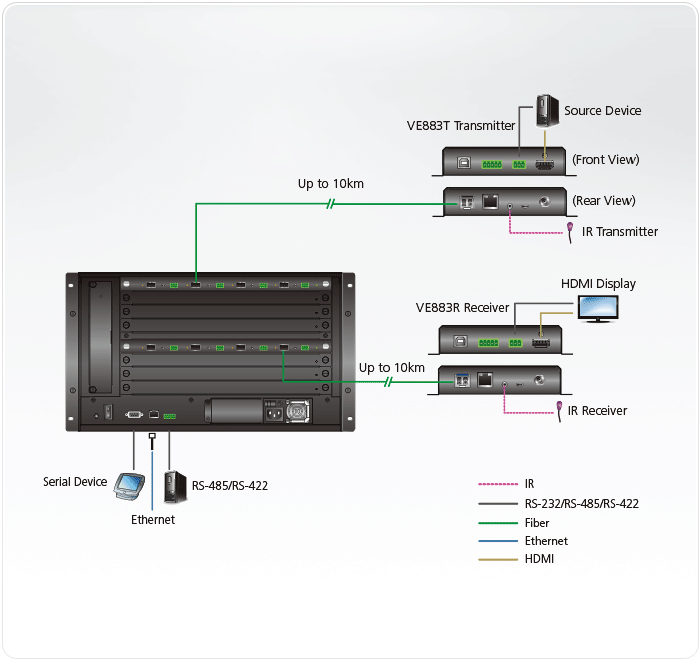

產品拓撲圖



產品規格

光纖
最高傳輸速率10.3 Gbps
波長VM7584K1: 850 nm
VM7584K2: 1310 nm
光纖形式VM7584K1: 多模(MM), OM3, LC 雙工型
VM7584K2: 單模(SM), LC 雙工型
視頻輸入
接口4 x 雙向SFP (LC)
視頻
最大數據速率10.2 Gbps (3.4 Gbps 每通道)
最大像素時鐘頻率340 MHz
兼容協議HDMI (3D, 色深, 4K)
兼容HDCP 2.2
消費性電子控制 (CEC)
最高分辨率高達4096 x 2160 / 3840 x 2160 @ 60Hz (4:2:0);
4096 x 2160 / 3840 x 2160 @ 30Hz (4:4:4)
最長距離VM7584K1: 高達 300m (多模, OM3, 黑)
VM7584K2: 高達 10km (單模, 藍)
控制
RS-232 通道4 x 3 孔端子臺
IR 通道4 x 迷你立體聲插孔母頭 (黑)
LED
狀態1 (綠)
連線4 (橘)
功耗10.54W:49BTU
環境
操作溫度0–40°C
儲存溫度-20–60°C
濕度0 - 80% RH, 無凝結
機體屬性
外殼金屬
重量0.57 kg ( 1.26 lb )
尺寸 (長 x 寬 x 高)35.20 x 23.80 x 2.33 cm
(13.86 x 9.37 x 0.92 in.)
裝箱數2 pcs
附註1. 操作距離為預估值。距離將因光纖類型、網絡帶寬、連接頭、信號損耗、模態色散或光色散、環境因素和扭曲等因素而有所差異。
2. ATEN 建議使用符合IEC60793-2-50 B1.1 或ITU-T G.652.B 的單模光纖，及符合IEC11801 (OM3) 的多模光纖。
3. VM7584 為class 1 雷射產品，并符合IEC-60825、FDA 21 CFR 1040.10 和FDA 21 CFR 1040.11 等安全規范。
附註對于一些機架式產品，請注意標準物理尺寸WxDxH，其使用LxWxH來表示。
