中控系統 您的位置：首頁 > 中控系統

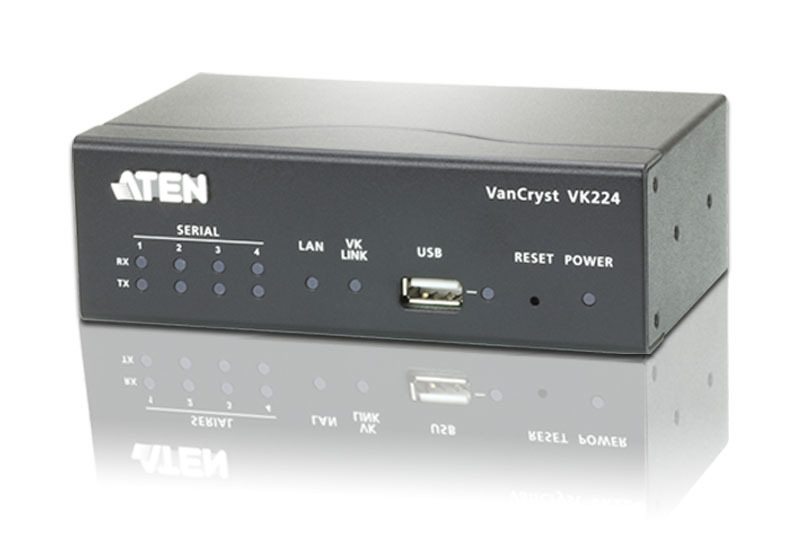

規格型號：VK224

產品簡述：4端口串口擴充盒

詳情介紹

產品概述

    VK224 4端口串口擴充盒配備四組雙向RS-232/422/485串行端口，可彈性擴充ATEN中控系統，讓用戶可依照安裝環境中串口設備的多少，添加所需的擴充盒到中控系統，即可控制更多的串口設備。此外，ATEN中控系統為以太網聯機架構的系統，因此，擴充盒可安裝在環境中的任何位置，并通過局域網絡LAN的聯機輕松連接至VK2100控制主機。


功能特點

  • 具備4組可擴充ATEN中控系統的雙向RS-232/422/485串行端口

  • 單一VK2100控制主機最多可新增8臺擴充盒

  • 彈性布建：可通過以太網聯機連接至VK2100控制主機

  • 可使用ID旋鈕快速配對VK224與VK2100控制主機，簡化繁復的網絡設定

  • 支持乙太網絡供電(PoE)或DC供電

  • 可通過USB或網頁界面進行固件升級

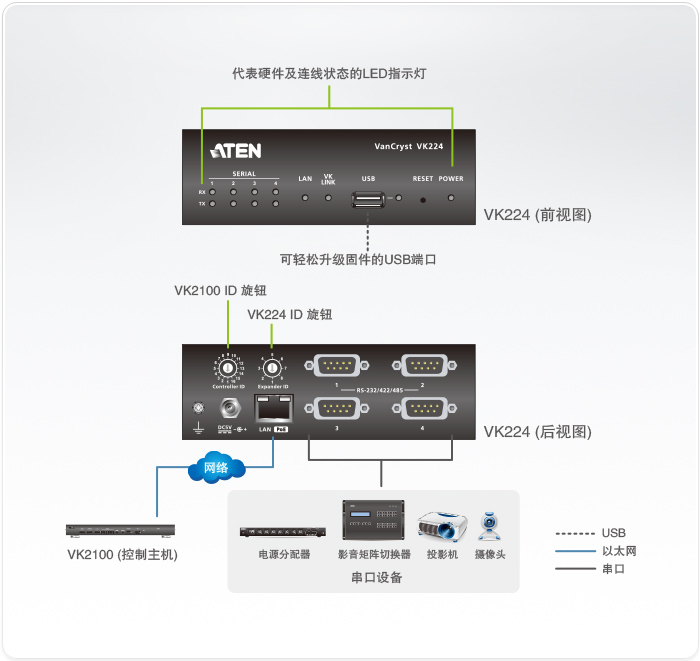

連線圖


技術規格

接口串口 4 x可編程雙向RS-232/422/485連接端口
(4xDB9公頭接口，可通過針腳分配進行設定)；
波特率：300至115200(默認值：9600)
數據位：8(默認值)或7
停止位：1(默認值)或2
奇偶校驗：無(默認值)、偶數或奇數
流量控制: 無(默認）RTS/CT
 針腳分配
RS-232RS-422RS-485
Pin 2: RXPin 1: RX-Pin 3: D+
Pin 3: TXPin 2: RX+Pin 4: D
Pin 5: GNDPin 3: TX+-
Pin 7: RTSPin 4: TX--
Pin 8: CTSPin 5: GND-
以太網 1x RJ-45母頭，10/100 Base-T
 支持通訊協議：ICMP、TCP/IP、DHCP、HTTPS、SSH
 支持DHCP。如果30秒內沒有指派IP，將會使用以下默認IP設定：
IP：192.168.0.60
子網掩碼：255.255.255.0
旋鈕控制主機ID1 x 16段開關
擴充器ID1 x 8 段旋鈕
重置按鍵1 x 內嵌式按鍵
USB1 x USB Type A
電源耗電量5 VDC, 1.2 A
作業環境操作溫度0 – 50°C
儲存溫度–20 – 60°C
濕度0-80% RH, 無凝結
機體屬性機殼金屬
重量0.45 kg
尺寸 (長x寬x高)13.00 x 7.60 x 4.20 cm
