中控系統 您的位置：首頁 > 中控系統

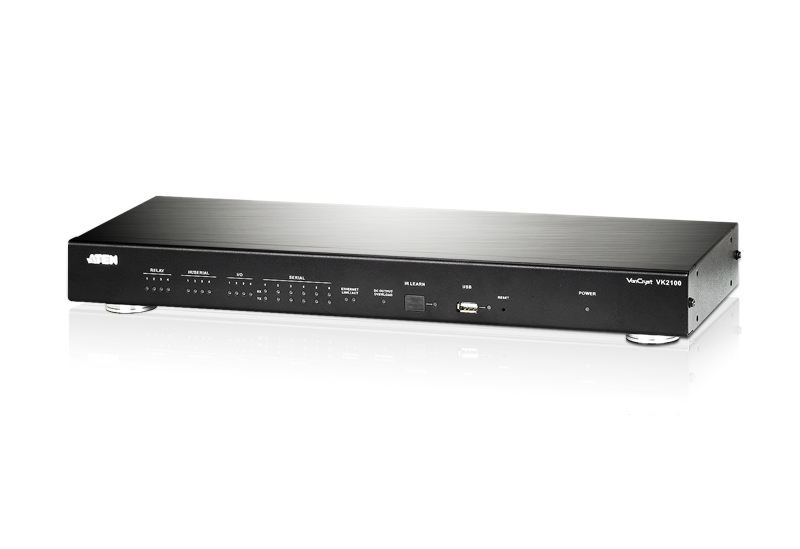

規格型號：VK2100

產品簡述：ATEN中控系統

詳情介紹

產品概述

    ATEN中控系統整合了VK2100(ATEN控制器)、VK6000(ATEN配置軟件)及ATEN中控系統App，其是一個基于網絡的標準的管理系統，可連接多個房間內的所有硬件設備，并可通過iPad直接輕松的集中控管這些設備。VK2100作為主控制器可連接房間內所有類型的硬件設備。連接硬件后，您可以通過VK6000軟件使用4個簡單的步驟自定義設備配置。當使用以太網連接VK2100后，ATEN中控系統App允許您使用移動設備根據個人喜好來控制不同房間內的多種硬件設備。


    VK2100可輕松地部署到現有的安裝架構中，與ATEN VanCryst專業影音級產品和完整硬件設備的產品線無縫整合，包括影音設備、照明系統、空調、運動傳感器、電源開關等。VK2100作為一個集中的控制平臺，可通過iPad使用專業定制的GUI界面直接監控、管理和控制所有涵蓋的硬件設備。

    VK6000軟件具備易于安裝的特性，使用直觀的GUI界面通過簡單的4個步驟即可進行硬件配置和設備操作。通過連接以太網，ATEN中控系統App允許您從VK2100簡單易用的用戶界面導入和更新用戶配置文件。每個用戶配置文件提供定制的GUI界面，可讓您快速訪問目標硬件設備。當您訪問任何配置文件時，都需要進行密碼驗證，以確保系統訪問的安全性。

    ATEN中控系統完全適用于會議室、會議中心、教室或任何安裝各種硬件設備的環境，通過簡化管理以提高效率和性能。


功能特點

  • VK2100(硬件控制器)

  • 支持多種連接接口，包括：
    6x串行端口;
    4x紅外線/串行端口;
    4x繼電器通道;
    4x輸入/輸出通道;
    1x以太網端口

  • 4xDC輸出提供電源連接

  • 1xUSB端口便于上傳配置文件

  • 紅外線學習功能可添加紅外線設備控制

  • 通過網絡GUI界面輕松進行系統配置

  • LED指示燈顯示硬件狀態和活動信息

  • SSH工具用于監控控制器的輸入和輸出信號

  • 可安裝于機架上

  • VK6000(配置軟件)

  • 使用直觀的GUI界面通過4個步驟可簡單設定配置文件

  • 專為iPad定制的GUI界面設計和控制操作

  • 內建數據庫產生器用于設備驅動程序安裝和整體設備管理

  • 內建ATEN資料庫，包括10,000+筆設備驅動程序和完整的ATEN VanCryst產品設備驅動程序資料

  • 支持Telnet和PJLink協定，可通過網絡控制網域中的設備

  • 在上傳VK2100配置文件前，可通過測試工具執行驗證命令動作

  • 在上傳VK2100配置文件前，可通過模擬器模擬和驗證定制的GUI界面

  • ATEN中控系統App

  • 通過從VK2100導入的多個配置文件可控制多個房間內的設備

  • 管理者只需通過一臺iPad，即可使用不同的設定檔中央控管所有房間

  • 通過密碼驗證來確保用戶訪問配置文件的安全

  • 可在多個iPad間同步進行系統控制


連線圖


技術規格

接口串口 4x可編程雙向RS-232/422/485端口(4xDB9公頭接口,可配置針腳屬性);
 – 波特率: 300至115200(默認: 9600);
 – 數據位: 8(默認)或7;
 – 停止位: 1(默認)或2;
 – 校驗: 無(默認), 偶或奇;
 – 流控制: RTS/CTS
 2x雙向RS-232端口(2x3孔接線端子接口);
 – 波特率: 300至115200(默認: 9600);
 – 數據位: 8(默認)或7;
 – 停止位: 1(默認)或2;
 – 校驗: 無(默認), 偶或奇
紅外線/串口 2x可編程紅外線/單向RS-232端口(2 x 4孔接線端子接口);
1x紅外線學習接收器(前面板)
 紅外線: TTL電平(0至5V);
 – 載波頻率: 10KHz~455KHz;
 – 串口: 單向RS-232(+ -5V)
 – 波特率: 300至115200(默認: 9600);
 – 數據位: 8(默認)或7;
 – 停止位: 1(默認)或2;
 – 校驗: 無(默認), 偶或奇
輸入/輸出 4x可編程數字輸入/輸出端口(1x5孔接線端子接口);
數字輸出:
250 mA sink from 12 VDC
數字輸入:
 – VDC輸入模式
輸入電壓范圍: 0 至 24 VDC;
可編程范圍: 1 至 24 VDC;
 – 干接點模式
支持+ 12VDC輸出
繼電器 4x繼電器端口(2x4孔接線端子接口)
 常開型獨立繼電器
 觸點容量: 最大24VDC, 2A
VDC 4x12 VDC輸出端口(2x4孔接線端子接口)
 電源: 12VDC, 2A最大(4端口共享)
以太網 1xRJ-45母頭, 10/100Base-T
 支持的協議: ICMP, TCP/IP, DHCP, HTTPS, SSH
 DHCP功能。如果在30秒內沒有分配IP地址，將使用下面默認的IP設置:
IP :192.168.0.60
子網掩碼: 255.255.255.0
 建立VK2100與VK6000 (ATEN配置軟件)、iPad (ATEN中控系統App)連接
開關控制器ID1 x 16段開關
電源1 x 開/關
紅外線學習1 x 紅外線接收器LED
重置按鍵1 x 半嵌式按鍵
USB1 x USB Type A
電源耗電量40 W
輸入額定值內部電源: 100-240 VAC, 50-60 Hz
作業環境操作溫度0 – 50°C
儲存溫度–20 – 60°C
濕度0-80% RH, 無凝結
機體屬性機殼金屬
重量2.64 kg
尺寸
(長x寬x高)		43.72 x 16.32 x 4.40 cm
