規格型號:VK112EU
產品簡述:ATEN宏正中控系統- 12鍵按鍵面板 (歐規, 2 Gang)
產品概觀
VK112EU是一款可完全客制化的12鍵式按鍵面板,搭配ATEN中控系統使用,提供量身訂做的實體控制接口。這款2-gang按鍵面板具備標準嵌壁式面板設計,讓使用者更便于在會議室內隨手控制室內設備。為了滿足使用者針對不同應用環境的中控需求,VK112EU提供靈活的按鍵配置,可任意配置6至12的按鍵組合,組合總數高達125種,而按鍵的組裝就如同樂高游戲一樣容易。
VK112EU的設定十分簡單,僅需通過局域網絡將之與VK2200 / VK1200 / VK2100A / VK1100A 控制主機或VK0100 / VK0200 控制面板聯機,接下來VK6000軟件將帶領用戶毫不費力地配置一切的中控需求,未來只需通過VK112EU即可輕松控制任何與控制主機連接的設備。VK112EU與ATEN中控系統提供一套可輕松負擔的理想解決方案,特別適合做為小型會議室的主要控制接口,或大型教室與會議中心的第二控制接口。

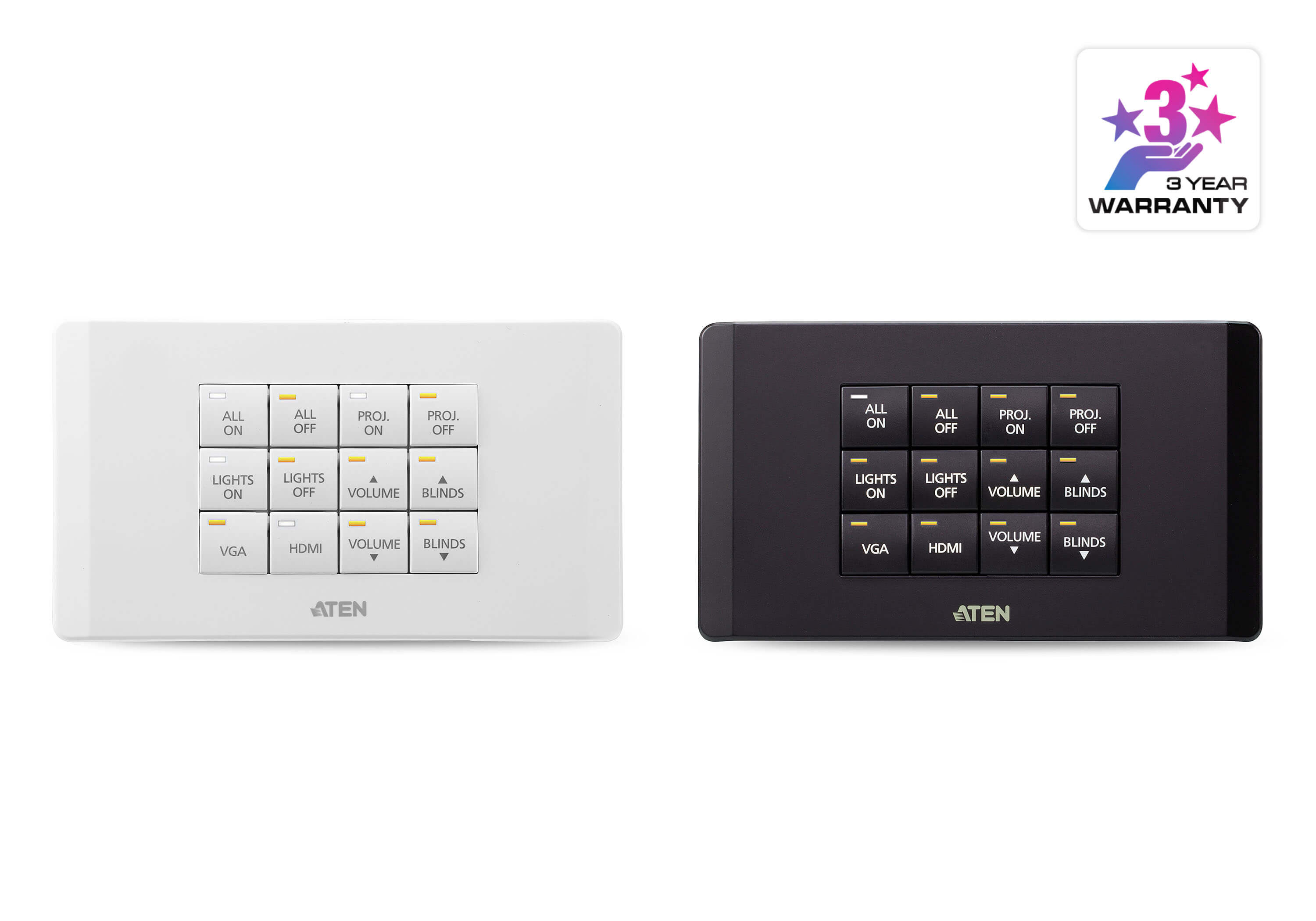

備注:此產品亦提供黑色版本(料號:VK112EU1),為接單生產產品;請聯系您所在區域的ATEN業務代表進行下單。

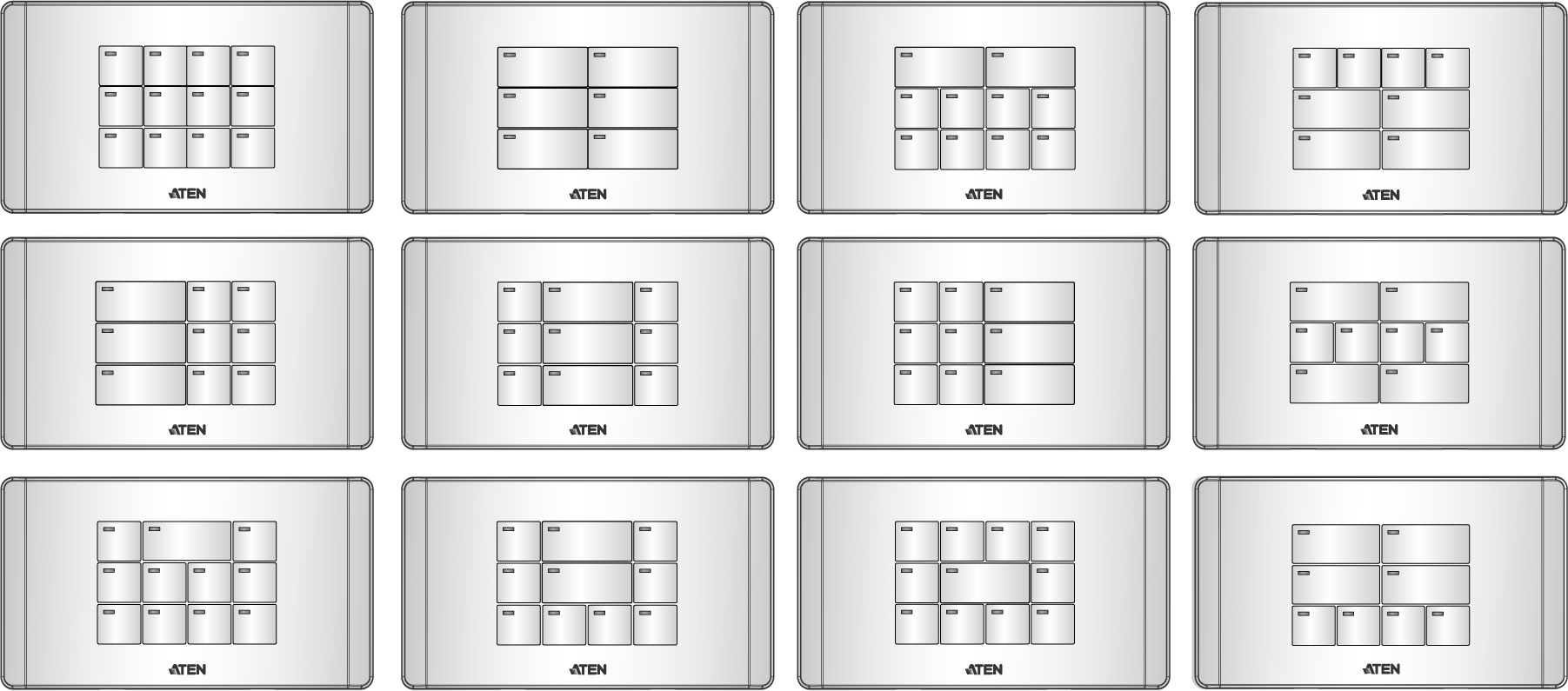

按鍵面板配置范例
按鍵面板的按鍵配置可以自行組合,可支持6至12個按鍵的組合,組合總數高達125種。上圖范例中顯示的是 12種最常用的組合。
1x VK112EU 按鍵面板
18x 個按鍵
1x 接線端子
1x 面板
1x 使用說明
產品特性
按鍵面板- 為ATEN中控系統應用提供實體控制界面
按鍵可自由配置為6至12個按鍵的組合,組合總數高達125種
系統LED指示燈可供快速檢視聯機狀態
雙色按鍵LED燈,更清楚指示按鍵狀態與位置,在黑暗中也方便切換
可通過ID旋鈕與控制主機輕松配對并通過以太網絡通訊
具備未來擴充性- 每臺控制主機可連接多達8個按鍵面板
每個按鍵均支持多種動作模式,便于靈活設定按鍵控制行為
直觀式的網頁圖像化控制界面,讓按鍵面板的功能配置簡易而輕松
通過PoE與DC電源提供備援式電源供應
提供按鍵雷雕服務

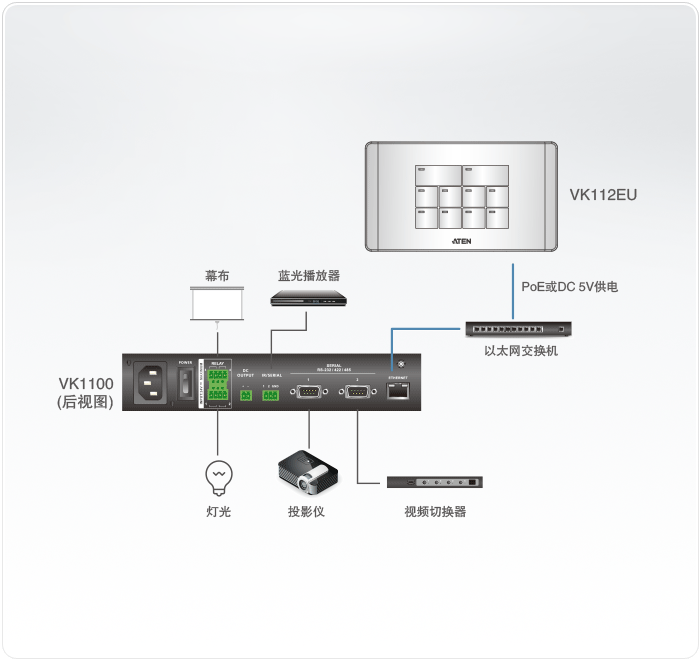

產品拓撲圖
產品規格
接口 | |
以太網 | ? 1 x RJ-45母頭,10/100Base-T ? 支持的協議:ICMP, TCP/IP, DHCP, HTTPS, SSH ? DHCP功能。如果在30秒內沒有分配IP地址,將使用下列的默認IP設置: IP: 192.168.0.60 子網掩碼: 255.255.255.0 |
鍵盤布局 | 6~12 buttons customizable in 125 keypad layouts |
開關 | |
控制器 ID | 1 x 16段開關 |
鍵盤 ID | 1 x 8-segment Switch |
重置按鈕 | 1 x 半嵌式按鈕 |
功耗 | DC5V:1.25W:6BTU POE:1.56W:7BTU |
環境 | |
操作溫度 | 0 – 50°C |
儲存溫度 | –20 – 60°C |
濕度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼 | Plastic |
重量 | 0.17 kg ( 0.37 lb ) |
尺寸 (長 x 寬 x 高) | 8.32 x 14.76 x 4.80 cm (3.28 x 5.81 x 1.89 in.) |
面板尺寸(長 x 寬 x 高) | 8.62 x 15.12 x 0.92 cm (3.39 x 5.95 x 0.36 in.) |
附註 | 對于一些機架式產品,請注意標準物理尺寸WxDxH,其使用LxWxH來表示。 |
