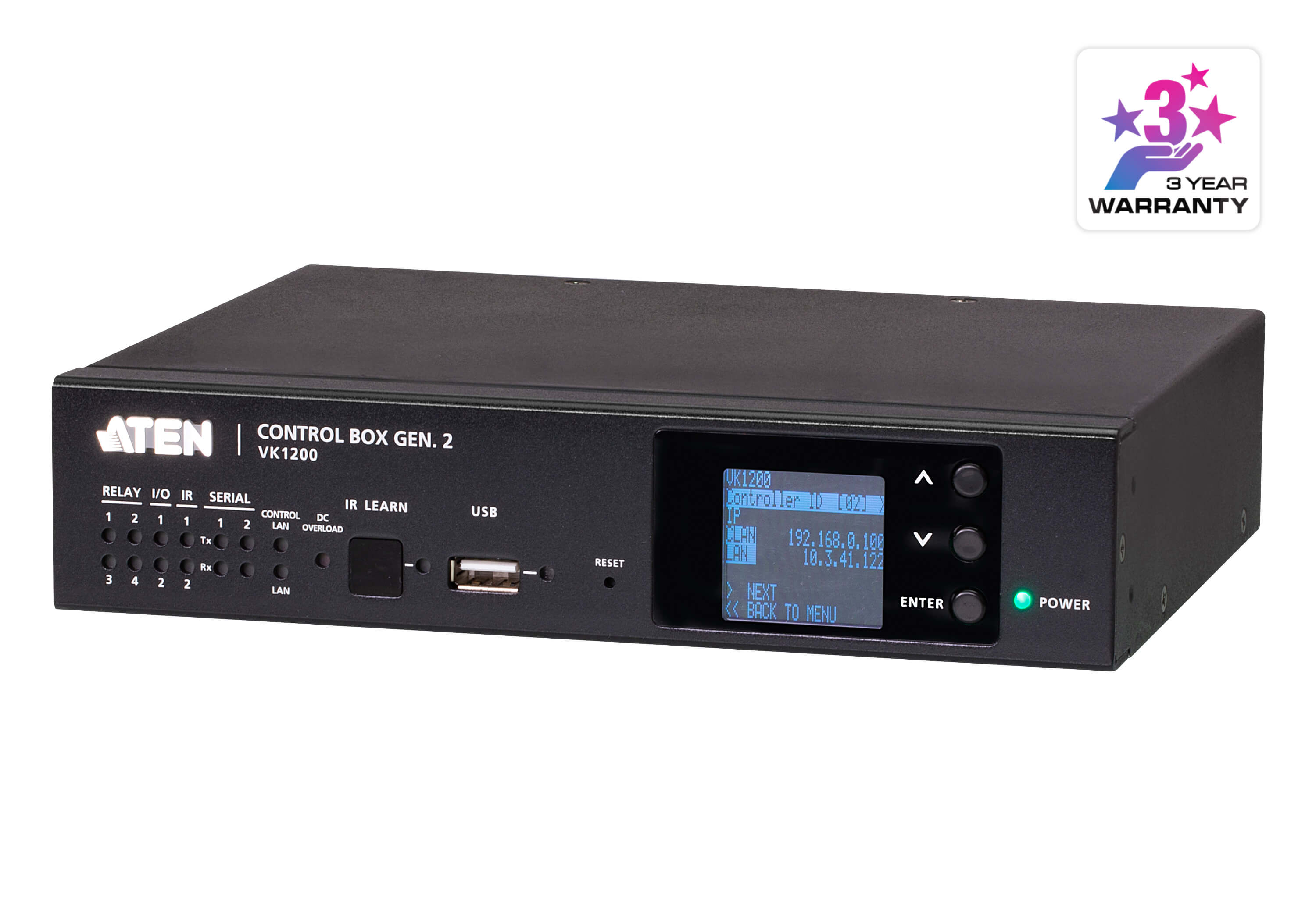

規格型號:VK1200
產品簡述:ATEN 中控系統 - 第二代精巧型控制主機搭載雙網卡
產品概觀
VK1200是ATEN的第二代控制主機,擁有該系列中高性能的處理器。VK1200配備四核心CPU和2GB / 1GB內存,提供實時響應和狀態更新,并通過客制的GUI設計,可輕松應付需要高度邏輯判斷的事件,并支持更多使用者一同訪問控制。VK1200配備雙獨立網卡設計 – Control LAN 和LAN。 Control LAN允許在獨立網絡中對于受管設備進行管理與控制,以滿足高安全性和穩定性的需求。另一方面,LAN可以連接到ATEN Unizon,這是個簡化日常AV/IT管理的集中平臺,為用戶提供了實時地監控、故障排除和維護多個系統的便利。
VK1200控制主機可用于輕松管理任何房間設置,并可通過與ATEN VanCryst ProAV產品以及房間內幾乎所有硬件或軟件設備整合部署到現有的安裝中、例如: 照明、會議系統、空調、傳感器、電源系統等等。VK1200是管理大規模設備部署的理想解決方案,尤其是有具高性能要求的嚴格安全設置需求中,例如政府機構、軍事設施、企業組織和醫療機構。
VK1200是ATEN 中控系統系列的一部分,是一套基于標準網絡協議的管理系統,由硬件、配置器軟件、用戶操控設備和相關服務組成,用于控制房間設置內的任何硬件和軟件設備,例如會議室和演講廳,并通過使用者定義的GUI,從任何移動設備、ATEN按鍵面板和觸控面板,提供直接且集中的管理。
1x VK1200 第二代控制主機
1x 電源線
1x 腳墊組 (4片)
1x 接線端子套件
1x 使用說明
產品特性
VK1200第二代控制主機搭載雙網卡
內嵌四核心高性能處理器CPU和1GB內存容量,可用于設計和管理高復雜度的項目
配備雙獨立網卡設計確保IT設備間的高安全性通訊
支持各種連接接口,用于硬件軟件整合與移動設備控制
具備DC輸出,提供電源連接
具備USB端口,便于上傳配置文件
LCD顯示器顯示配置和信息顯示選項
紅外線學習功能,可添加紅外線設備驅動程序
支持樓宇自動化管理專用的 KNX IP 協議
兼容Telnet、TCP、UDP、ONVIF和PJLink
通過ATEN Unizon?支持集中控制與管理
支持項目檔備份
通過網絡式GUI接口,輕松進行系統設定
支持SSH通訊協議,可用于數據監控
指示燈顯示硬件狀態和連接信息
針對行動控制提供2個免費的licenses*
*備注: 若您需要2個以上的移動控制licenses,請聯絡您的業務代表。關于licenses的詳細信息請參閱規格表。

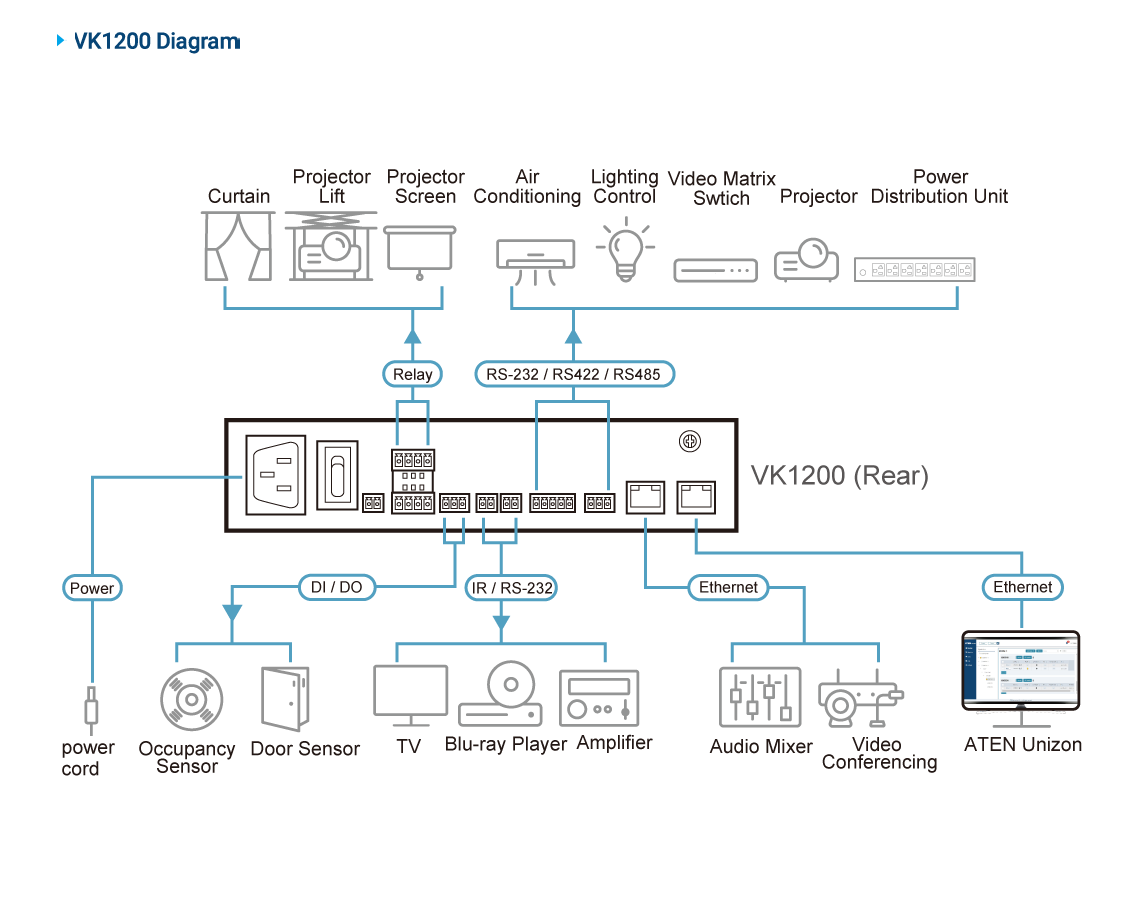

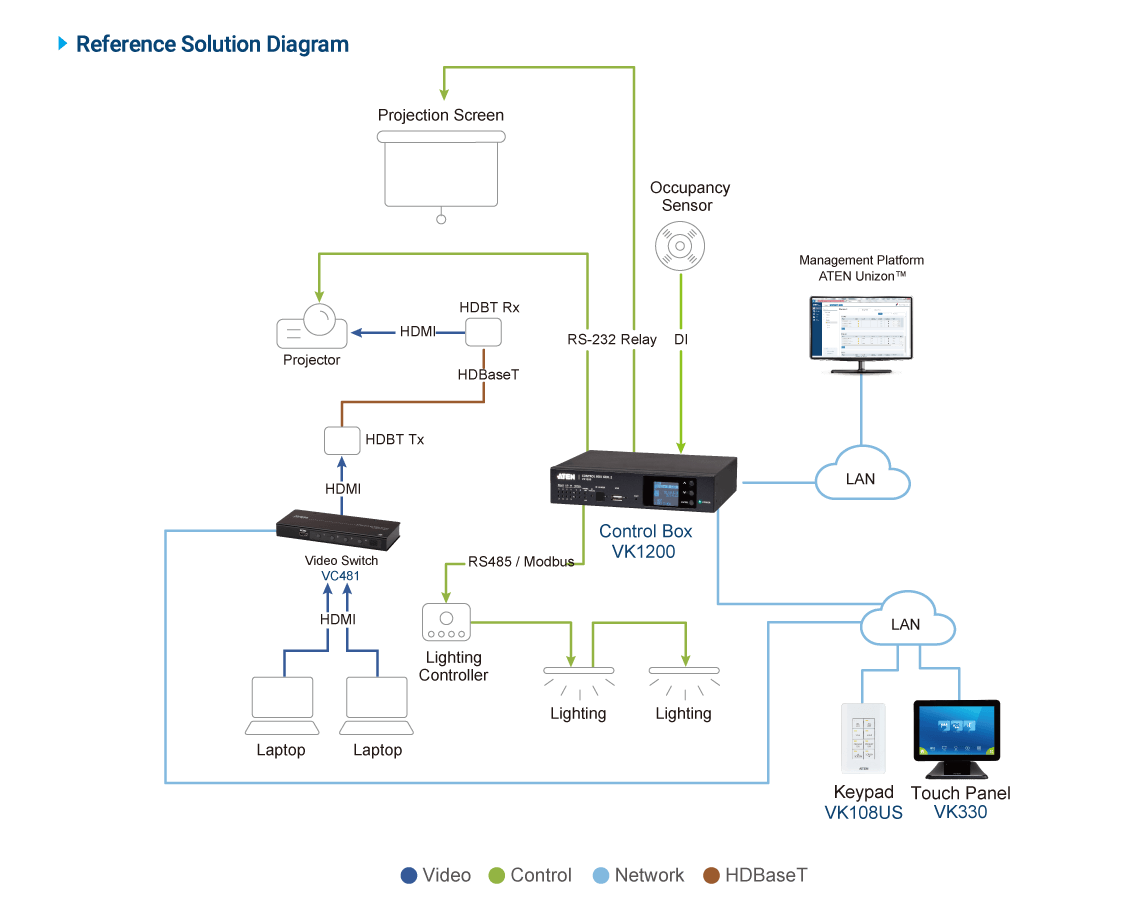

產品拓撲圖
產品規格
接口 | |
串口 | ? 1 x 可編程雙向RS-232/422/485 端口 (1 x 5孔接線端子連接器, 可配置針腳屬性); – 波特率: 300 至115200 (默認值: 9600); – 數據位: 8 (默認值)或7; – 停止位: 1 (默認值)或2; – 奇偶校驗: 無(默認值), 奇或偶; – 流量控制: 無(流量控制) 或RTS/CTS ? 1 x 雙向RS-232 端口 (1 x 3孔接線端子接口); – 波特率: 300 至115200 (默認值: 9600); – 數據位: 8 (默認值)或7; – 停止位: 1 (默認值)或2; – 奇偶校驗: 無(默認值), 奇或偶 |
IR/序列 | ? 2 x 可編程紅外線/ 單向RS-232 端口 (2 x 2孔接線端子接口); 紅外線: TTL 電平(0 至5 V) – 載波頻率: 10KHz~455KHz; 串口: 單向RS-232 (0 至5 V) – 波特率: 300 to 115200 (默認值: 9600); – 數據位: 8 (默認值)或7; – 停止位: 1 (默認值)或2; – 奇偶校驗: 無(默認值), 奇或偶 |
繼電器 | ? 4 x 繼電器通道(2 x 4孔接線端子接口); ? 常開型獨立繼電器; ? 接點容量: 高達24 VDC, 2A |
I/O | ? 2 x 可編程數字輸入/ 輸出通道 (1 x 3孔接線端子接口); 數字輸出: 300 mA sink from 24 VDC 數字輸入: – VDC 模式 輸入電壓范圍: 0 至24 VDC; 可編程范圍: 1 至24 VDC; – 干接點模式 支持拉高2k ohms 至+ 12 VDC |
以太網 | ? 2 x RJ-45 母頭, 10/100/1000Base-T ? 支持的協議: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH 控制LAN: ? 支持DHCP 服務器 ? DHCP 模式 - 如果在30秒內沒有分配IP 地址,將使用下面默認的IP 設置: IP: 192.168.0.60 子網掩碼: 255.255.255.0 LAN: ? DHCP 模式 - 如果在30秒內沒有分配IP 地址,將使用下面默認的IP 設置: IP: 192.168.1.60 子網掩碼: 255.255.255.0 |
VDC | ? 1 x 12 VDC 輸出端口 (1 x 2孔接線端子接口); ? 電源: 12 VDC, 高達1A |
USB | 1 x USB Type A |
開關 | |
電源 | 1 x 開/關 |
IR 學習 | 1 x 紅外線接收LED |
面板規格 | |
尺寸 | 1.6" |
分辨率 | 128X64 |
按鈕 | |
選擇 | 3 x 按鍵 (上, 下, Enter) |
重置按鈕 | 1 x 半嵌式按鍵 |
功耗 | AC110V:4.7W:81BTU AC220V:4.5W:81BTU |
電源 | |
輸入額定值 | 100-240 VAC, 50-60 Hz |
環境 | |
操作溫度 | 0 – 50°C |
儲存溫度 | –20 – 60°C |
濕度 | 0 - 80% RH, 無凝結 |
機體屬性 | |
外殼 | 金屬 |
重量 | 1.23 kg ( 2.71 lb ) |
尺寸 (長 x 寬 x 高) | 20.00 x 16.41 x 4.40 cm (7.87 x 6.46 x 1.73 in.) |
授權 | |
基本(免費) | 2套免費授權 |
最大允許號碼 | 32套授權 |
附註 | 每臺ATEN 中控主機皆內置兩套免費的無線控制聯機授權。當有一移動設備聯機至ATEN 中控主機進行控制時,便會占用一套授權。若您需為您的ATEN 中控主機購買額外的授權許可,請聯絡您所屬區域的銷售代表以詢問相關信息。 |
附註 | 對于一些機架式產品,請注意標準物理尺寸WxDxH,其使用LxWxH來表示。 |
