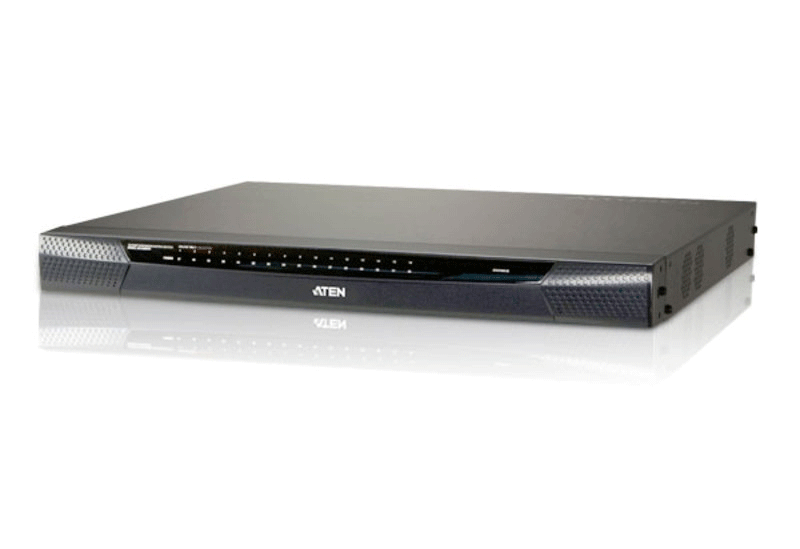

產品概述

    ATEN Matrix矩陣式KVM多電腦切換器專為現代的數據中心量身打造，以滿足高可靠度、高安全性訪問與控管多臺服務器的管理需求。通過Non-blocked服務器訪問與彈性化擴充能力，矩陣式KVM多電腦切換器提供管理人員安全、實時的高質量影像信號傳遞，以有效控管數據中心的所有設備。

    藉由先進的自動色偏補償與自動信號補償技術，Matrix矩陣式KVM多電腦切換器具備絕佳的影像質量強化能力，通過Cat 5e/6線纜連接，在距離服務器300m遠的地點仍可維持1280x1024@60Hz的優異視頻分辨率。此外，業界首創的全屏圖形化使用者接口(GUI)功能，可將安裝的設備以樹狀列表檢視，提供流暢的導引與便利的存取控管，大幅節省使用者操作學習時間與成本，并提升管理效益。

功能特點

• 硬件

• 5組控制端可獨立或同步控管32臺服務器

• 彈性擴充能力 - 可隨服務器數量成長進行彈性化擴充安裝
  1臺KVM多電腦切換器主設備可菊式串接7臺擴充型多電腦切換器
  矩陣式KVM多電腦切換器可占口級聯三層
  占口級聯KH1508A/KH1516A/KN2116A/KN2124v/KN2132/ KN2140v/ KN4116/ KN4124v/ KN4132/ KN4140v KVM多電腦切換器 New!
  支持控制端擴充功能 – 可通過使用KA7178雙輸出電端模塊連接服務器或是Dual Root架構*以支持高達18組控制端 New!

• 支持音頻功能以方便使用多媒體設備

• 冗余電源供應以確保24x7的高可靠度運作

• 支持多平臺: PC、Mac、Sun與串口控制端訪問 - 能以任何類型的控制端控管各種服務器平臺；控制端與電腦端皆支持雙接口組合(PS/2與USB)

• 精巧的機身設計，僅需占用1U的機架空間

  *Dual Root 架構支持與否須視固體版本而定

  簡易操作界面

• 首創全屏圖形化使用者接口 - 大幅節省使用者操作學習時間與成本，并提升管理效益

• 內嵌式web接口可簡易進行系統組態設定與管理

• 樹狀檢視 – 所有連接的設備皆可整合至單一的設備樹形圖檢視，以方便訪問管理

• 當機臺增加時連接端口列表會自動擴充 - 當機臺順序改變時，連接端口名稱會自動進行組態重新設定

• 支持使用者多國語言接口 - 英文、德文、日文、韓文、繁體中文、簡體中文與俄羅斯文

• 簡化的OSD模式，可為所有類型的使用者賬戶限定使用功能 New!

  便利的連接端口操作

• 可通過熱鍵組合或圖形化使用者接口(GUI)進行服務器選擇

• 連接端口層級訪問控管 - 不論是單一連接或通過占口級聯/菊式串接的服務器，僅有被授權的使用者能夠進行訪問

• 控制端選擇功能可選擇設定控制端對連接端口之間的聯機，以便于檢視及操作電腦

• 影像傳送熱鍵可讓使用者將控制端的聯機傳送到另一個控制端以供其它使用者檢視及操作

• 使用者可同時執行多臺電腦的訪問功能 - 例如當第二臺電腦正在使用虛擬媒體功能時，使用者可同時于第一臺電腦上作業并聆聽音樂

• 多重顯示(MultiView)功能可支持群組單一電腦通過多張視頻卡所連接的多個連接端口 New!

• 多方音頻傳送功能可讓多個控制端訪問相同的KVM連接端口，以讓使用者皆可聽到同一個連接端口所播放的音頻

• 多元的連接端口執行模式，提供彈性化的服務器管理
  掃描 - 可自動監控使用中的電腦
  占用 - 當第一位使用者訪問控管連接端口時，其余登錄者僅可瀏覽該連接端口的信號輸出
  共享 - 在合作基礎下，可允許多位使用者擁有一個連接端口的控制權
  支持廣播功能 - 使所有連接的服務器同時執行相同指令

• 關閉工具列功能 – 關閉顯示在屏幕上的工具列，當使用工具列熱鍵可讓使用者快速回到GUI畫面

  管理

• 支持多達1024個使用者賬號與255個群組賬號

• 三層密碼安全機制 - 超級管理者、管理者與使用者

• 強化的密碼管制功能 - 密碼期限、密碼更新需求、賬號失效與賬號期限

• 支持取消OSD登入模式，可讓無授權的使用者登入 New!

• 支持取消RS-232登入模式，可允許無授權的序列終端登入 New!

• 智能信道分配 - 在菊式串接/占口級聯的多信道情況下，主要機臺可為使用者分配最佳通道

• 可整合遠程電源管理方案(Power Over the NET?)進行電源控管

• 電源整合功能可使切換器的KVM端口連接PDU的電源插座，從切換器的接口遠程控管服務器電源

• 支持RS-232串行端口登入功能，可允許管理人員通過所有連接切換器的控制端存取控管KVM連接端口 - 任何控制端皆可通過單一的接口端被指派到任一KVM連接端口

• 時段管理 - 時段終止功能可提供管理人員強制使用者注銷的能力

• 提供備份與修復組態設定以及使用者賬號信息

• 所有菊式串接與占口級聯的切換器與所連接的電腦端模塊可同時進行固件更新

• 電腦端模塊ID - 連接端口的組態設定信息可儲存于模塊中，因此當服務器移至新的連接端口時，毋須再重新進行模塊組態設定

• 遠程認證支持:RADIUS、LDAP、TACACS、LDAPS及MS Active Director

• 支持ATEN日志服務器及Syslog服務器

  虛擬媒體

• 虛擬媒體功能可將儲存設備資源共享給所有連接的服務器，操作者可通過單一的控制端執行檔案傳輸、應用程序安裝或OS修補作業

• 可于操作系統與BIOS層級控管USB接口服務器

• 支持DVD/CD驅動與USB儲存設備

• 可同時于KA7177電腦端模塊所連接的服務器上附掛智能卡卡片閱讀機及虛擬媒體 New!

  影像質量

• 使用者的顯示設備可隨遠程服務器的分辨率不同而自動調整

• 高視頻分辨率 - 1280x1024@60Hz達300m

• 取得及儲存EDID屏幕信息以更新至KVM轉換連接線，優化顯示分辨率

• 自動信號補償(ASC)功能可確保服務器與控制端距離在300m時，仍擁有最佳的視頻分辨率，需調整DIP切換設定

• 控制端模塊KA7240與最新的電腦端模塊系列(KA7120, KA7170, KA7130, KA7176)皆支持自動色偏補償(automatic skew compensation)以強化影像質量

  *搭配KA7xxx系列電腦端模塊使用

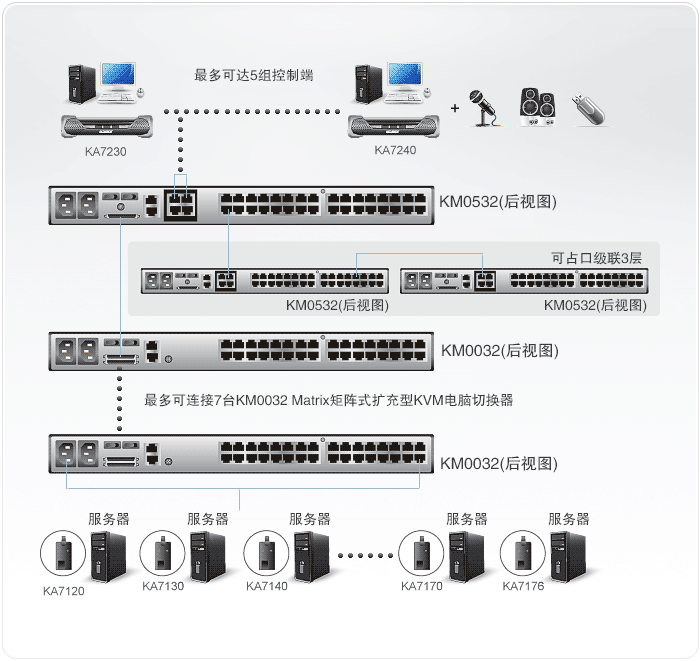

連線圖

技術規格
