產品概觀

使用 CM1284，可通過HDMI 雙屏幕及1組 USB 鍵盤、鼠標，以多窗口顯示觀看并操控4臺電腦。在多窗口顯示模式下，也能以4K高畫質分辨率監控多個畫面。內建 USB 2.0 集線器，可在4臺電腦共享2組 USB 接口設備，當其中一臺電腦正在使用 USB 裝置時，亦可將鍵盤、鼠標切換至另一臺電腦設備操控。

多窗口顯示模式

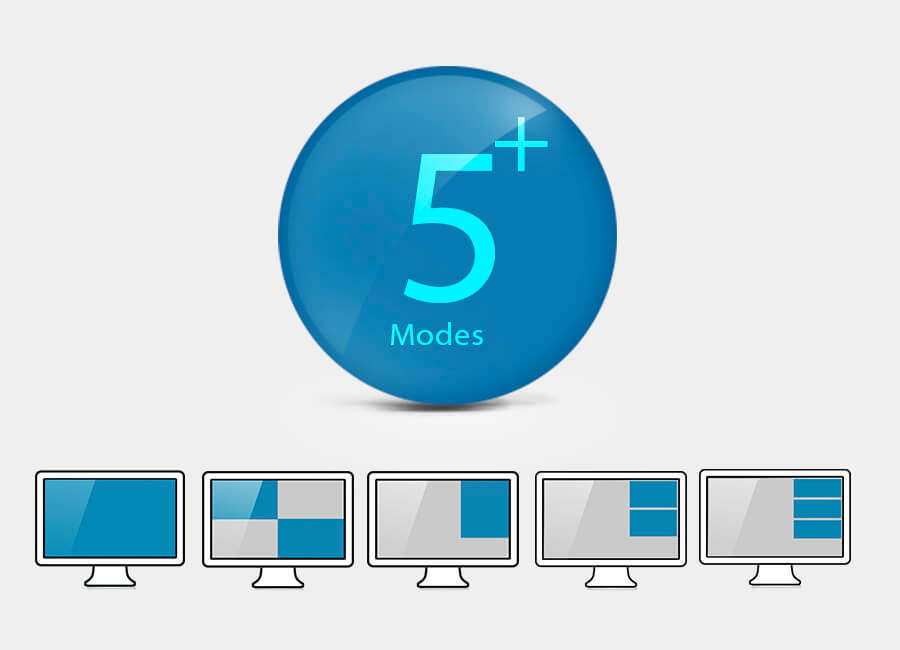

支持雙屏幕輸出，同時監看多個重要信息亦可提高操作效率。在第1個屏幕以全屏幕、4分割畫面、PiP、PbP 及 PoP 子母畫面模式，顯示多個電腦設備的畫面，并且可將其中1個電腦畫面，在第2臺屏幕以全屏幕模式觀看。

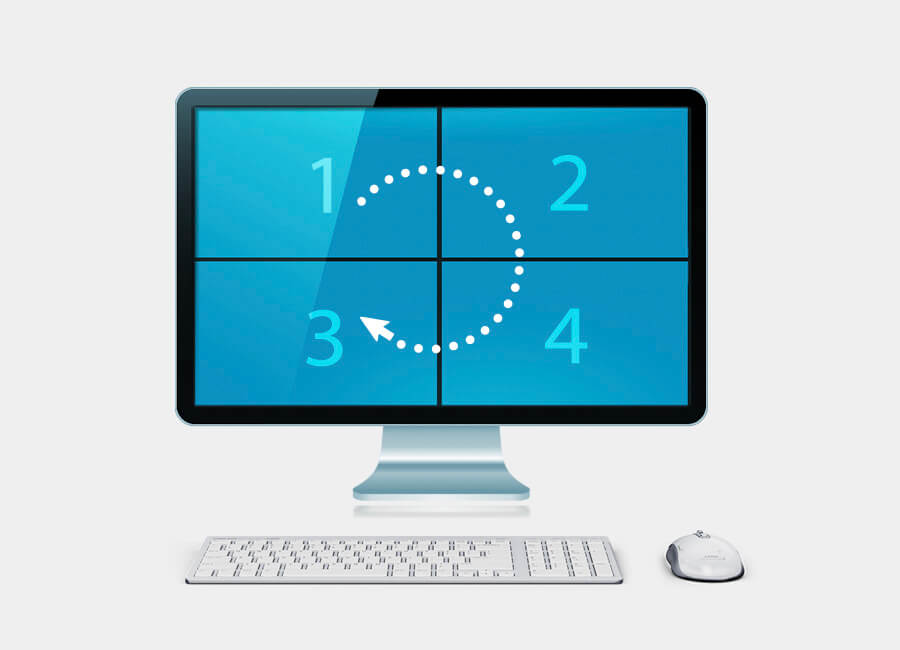

直觀式無邊快切

ATEN Boundless Switching 無邊快切技術，提供實時訪問與控制－只須將鼠標光標移至窗口邊界并超過邊界范圍，即可快速切換至下一臺窗口顯示的電腦設備。

應用場景

產品特性

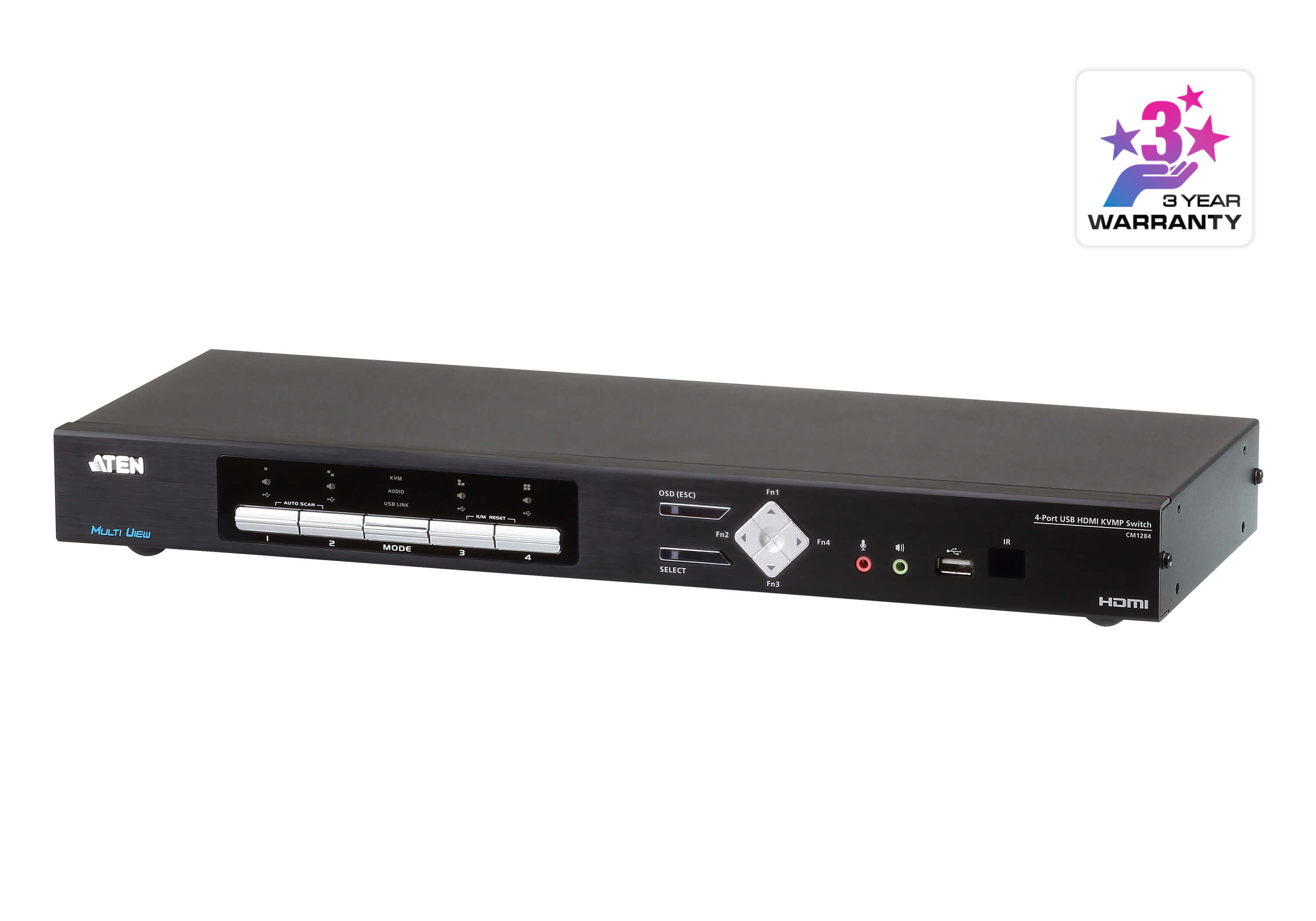

ATEN CM1284是一臺4端口USB HDMI多窗口KVM多電腦切換器，并配置USB 2.0 hub。用戶僅需通過一組鍵盤、鼠標操作CM1284，即可在一臺屏幕畫面中同時監看來自多臺電腦設備的畫面，并通過接在CM1284上的鍵盤、鼠標直接在屏幕畫面中切換選擇欲操作控制的電腦設備，提供實時更新畫面的服務，并且有效提升實時監控應用情境的工作效率。

CM1284支持4K (4096 x 2160 @ 30 Hz)視頻分辨率，在其控制端提供雙屏幕輸出，并且支持影像實時更新服務，其中一臺屏幕畫面具備多窗口模式功能，多窗口畫面模式包含四分割畫面模式、PiP (Picture in Picture) 模式、PbP (Picture by Picture) 模式和PoP (Picture on Picture) 模式，另一臺屏幕則為全屏幕畫面顯示模式。不僅如此，CM1284支持ATEN獨特的無邊快切（Boundless Switching）專利技術，用戶只須將鼠標光標移至或超過分割畫面中單一窗口顯示畫面的分割窗口界線，即可直接快速地將鍵盤及鼠標的控制切換至該窗口顯示的設備上，幫助使用者能直觀、快速地選擇切換想要控制的目標設備。

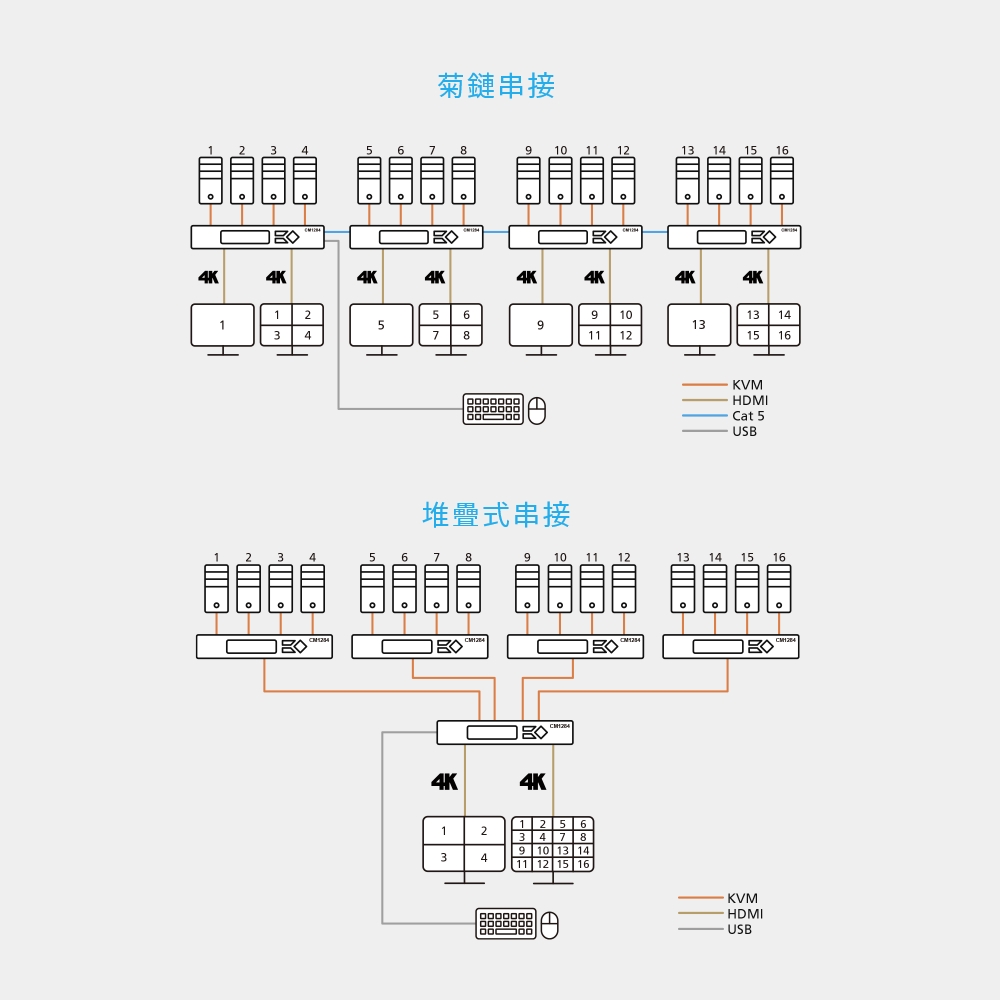

不僅如此，CM1284支持菊式串接(Daisy Chain)和占口級聯（Cascade）兩種串級方式。串接模式下，聯機環境中的CM1284僅能擇一設定使用。當CM1284使用菊式串接功能時，用戶只需通過第一級CM1284上的鍵盤、鼠標，即可管理多達4級CM1284設備上所接的電腦設備。當CM1284使用Cascade功能時，用戶不僅可管理多達16臺電腦設備，這16臺設備的影像也能在第一級CM1284的多窗口屏幕畫面中，以4 x 4分割畫面模式同時顯示。滿足使用者不同需求，讓安裝操作方式更加具有彈性。

由于多窗口畫面顯示的市場需求增加，CM1284提供豐富且具有多樣化操作方式的產品功能，以符合電腦控制室和數據數據中心等需要實時影音監控的應用需求，也符合航空運輸產業、銀行金融產業，以及醫療產業等有實時監控需求等專業領域的市場期待，有效提升工作效率，并減少繁鎖的操作。

• 單一屏幕支持多窗口畫面顯示，可管理控制高達4個影像來源。支持四分割畫面模式、PiP (Picture in Picture) 模式、PbP (Picture by Picture) 模式、PoP (Picture on Picture) 模式

• 控制端支持雙屏幕輸出 –一臺屏幕支持多窗口畫面模式，另一臺屏幕支持全屏幕畫面模式

• 在PiP或PbP多窗口畫面顯示模式下，用戶可隨意調整任一分割窗口的窗口大小及位置

• 可通過前面板按鍵、屏幕顯示選單 (OSD)、IR遙控器，和RS-232指令切換多窗口畫面顯示模式與欲操作控制的電腦端口，或?qū)M1284進行功能設定

• 高畫質視頻分辨率–高達4K (4096 x 2160 @ 30 Hz) ; YCbCr 4 :2 : 2

• 下拉選單 – 通過鼠標移動至下拉選單位置，可觸動下拉選單的出現，鼠標光標離開時會自動隱藏。通過該下拉選單，可編輯用戶自定義多窗口顯示模式和進入OSD選單

• 可通過前面板按鍵、熱鍵、鼠標、及RS-232指令切換操作電腦1

• 無邊快切(Boundless Switching)技術 – 只須將鼠標光標移至或超過多窗口畫面中單一分割窗口界線，即可將鍵盤及鼠標的控制，直接快速地切換至該分割窗口畫面顯示的設備，并支持在菊式串接的各臺屏幕之間切換

• 無邊快切焦點（Boundless Switching Focus）– 以窗口框標示多電腦切換器正在操作的窗口畫面

• 支持延伸桌面無邊快切2

• Video DynaSync? – ATEN獨家技術可幫助KVM多電腦切換器切換不同影像設備來源時，消除設備開啟時可能會發生的影像顯示問題，并同時優化處理屏幕顯示分辨率

• EDID Expert?–可選擇EDID 設定的模式，能確保在不同屏幕間依然擁有最佳分辨率并提供優質的畫面顯示

• 菊式串接功能(DCC) – 使用者僅需通過第一級CM1284控制端所接的鍵盤、鼠標，即可管理操作多達四級CM1284

• Cascade串接 – 用戶可同時在單一屏幕畫面以4 x 4多窗口畫面顯示模式，一次監控觀看多達16臺電腦設備影像，并可選擇任一設備內容進行操作管理

• 支持HDCP 1.4

• 控制端鍵盤仿真 / bypass功能 – 支持大部分多媒體鍵盤

• 控制端鼠標仿真 / bypass功能 – 支持大部分鼠標驅動程序與多功能鼠標

• 支持USB外圍端口、音頻端口、以及電腦切換器端口的獨立切換功能

• 支持電源開啟偵測

• 支持自動掃描模式

• 通過USB端口，可支持固件升級

• 支持音效2.1重低音立體環繞音效

• 支持多國語言鍵盤 – 英文、法文、日文、德文

• 支持熱插入

• 支持Sun / Mac鍵盤仿真功能3

  備注:
  1. 使用鼠標選擇切換欲操作的電腦，只能在鼠標仿真模式搭配三鍵滾輪鼠標使用
  2. 此功能僅在本裝置使用固件版本v2.3.222或以上版本才能執行
  3. PC鍵盤組合可仿真Mac鍵盤。此外，Mac鍵盤僅能與Mac電腦搭配使用

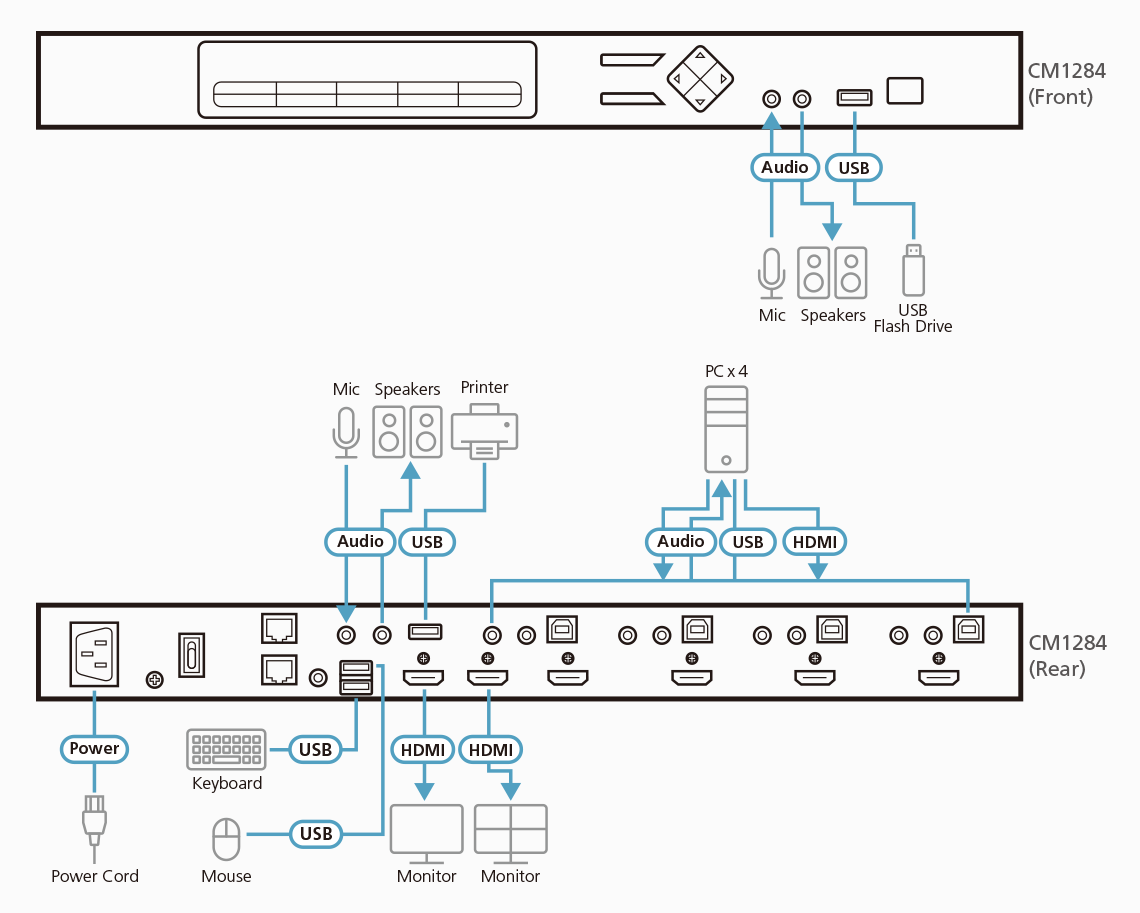

產品拓?fù)鋱D
