產品特點

● 支持點對點連接
● 支持RS-232或RS-485/422異步通信協議
● 通信速率可達300-460.8Kbps
● 可選SC、FC、ST接口

產品概述

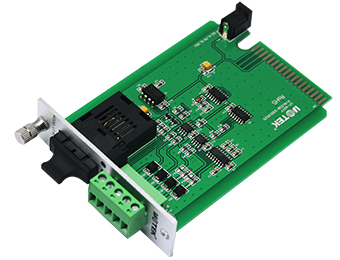

       UT-6277是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的理想選擇。支持RS-232，RS-485，RS-422多種異步通信協議，可以同時混合使用兩個RS-232，RS-485或RS-422接口，支持2線（半雙工）RS-485和4線（全雙工）RS-422工作方式。UT-6277的RS-485方式支持數據（TXD或SD）發送控制，從而提高了適應各類軟件的能力，也簡化了控制方式，光纖MODEM支持異步串行口之間的多種光纖連接方式，它支持兩個異步串行口的設備通過光纖進行全雙工或半雙工通信，通信距離最遠可達多模4公里，單模20公里，RS-232信號的傳輸速率最高為115.2KBPS，RS-485/RS-422的信號傳輸速率最高可達460KBPS，不同電氣標準的接口可以混合使用，可以用RS-232的設備去連接RS-485/RS-422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。

        UT-6277支持兩個數據信號的傳輸：發送數據和接收數據，同時還提供了RS-485/RS-422的數據傳輸自動使能控制電路。零延遲轉換時間，所有的串行口都是通過接線柱連接。

詳細參數

>>產品規格

支持RS-232/RS-485/RS-422接口
異步傳輸：點對點運用，速率達460Kbps
傳輸距離：多模4，000米,單模20，000/40，000米
工作溫度：-40度到+85度,相對濕度為5%到95%
工作波長：1310nm(多模）,1310nm 1550nm(單模）
電氣接口：

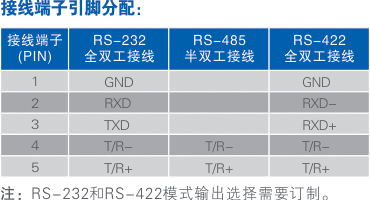

RS-232：采用接線柱連接器（可選輸出）
RS-485/422：采用接線柱連接器（可選輸出）
光纖接口：可選SC/FC/ST接口
RS-232接口特性：標準RS-232三線接口±15KV（防靜電）ESD保護支持速率最高115.2Kbps
輸入電壓：DC5V 200mA
RS-485/422接口特性：采用端口自適應技術實現從端口到速率調節自適應，無需開關設置，±15KV（防靜電）ESD保護支持多達32點輪詢環境
浪涌保護：RS-232/485/422每線600W保護

>>光纖的連接

UT-6277使用一個組合的光發射器和光接收器，光的波長為1310nm(多模)，1310nm(單模)，發射和接收采用標準的ST接口。幾乎所有尺寸的多模光纖電纜都可以使用，包括：50 / 125, 62.5 / 125,或100 / 140μm;單模:8.3 / 125, 8.7 / 125, 9 / 125 或10 / 125μm在點對點狀態下，兩個光纖MODEM要用兩根光纖，兩根光纖的數據傳輸方向相反。

>>訂購信息

備注：RS-232和RS-422模式輸出選擇需要訂制，需要配合UT-2U16使用。
