產品特點

●采用金屬外殼，多種安裝方式設計，適合于工控現場的應用。

●寬電源輸入（12~57.6VDC），適用不同現場供電方式

●有1個RS232\RS485\RS422串口

●支持較寬波特率范圍300-921600bps,適用不同設備間的應用

●支持多種操作模式: VCOM，MCP，TCP SERVER，TCP CLIENT，UDP，Modbus TCP SERVER，Modbus TCP CLIENT。

●支持升級Web固件升級,方便不同場合特殊應用

產品概述

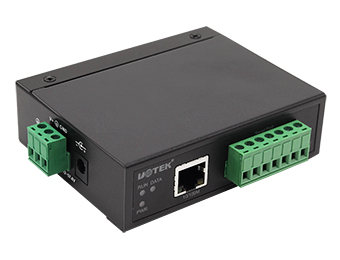

    UT-6801S串口服務器提供串口轉網絡功能，能夠將RS-232/485/422串口轉換成TCP/IP網絡接口，實現RS-232/485/422串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能

詳細參數

硬件規格

處理器：32bit LX6 240MHZ微處理器

內存：520K

以太網接口：10/100M（內嵌1.5KV電磁隔離）自適應MDI/MDI-X 以太網接口，接口方式RJ45

串口：RS-232、RS-485、RS-422

端口：7pin 5.08 拔插型接線端子

指示燈：電源指示燈PWR、運行指示燈RUN、串口收發指示燈DATA。

電源接口：DC-005 DC座子或者3Pin 5.08端子供電方式,內置有防反接保護,避免正負接錯損壞設備

供電范圍：DC12~57.6V

功能按鍵：1個出廠復位按鍵RESET

最大功耗：12V@50mA

外殼：金屬外殼，保護等級IP30

安裝方式：默認導軌式安裝，固定片安裝（壁掛式可選）

運行環境：儲存溫度: -40~85°C

工作溫度: -40~85°C

相對濕度: 5% ~95% (無凝結)

海拔：0~4000m

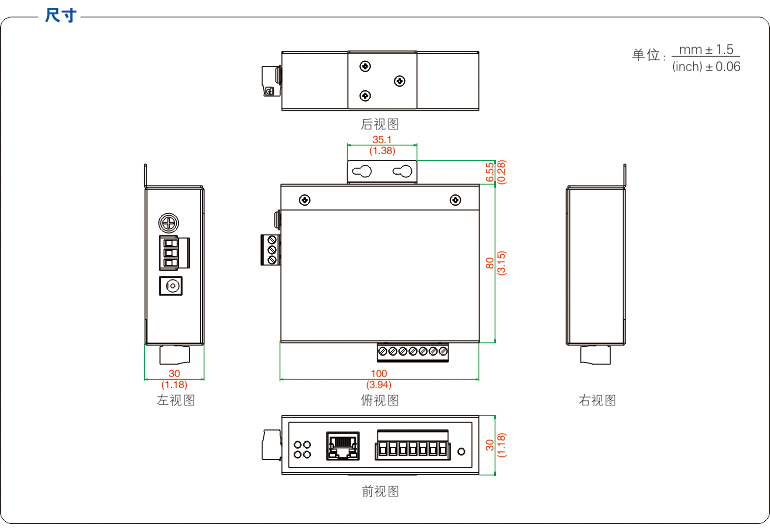

尺寸 ：L×W×H 100mm×80.8mm×30mm（不含安裝件）

凈重：248g
