產品特點

● 接口特性：接口兼容 EIA/TIA 的RS-485 標準
● 電氣接口：RS-485 接口為接線端子
● 傳輸介質：雙絞線或屏蔽線
● 工作方式：異步半雙工
● 信號指示：九個信號指示燈電源( PWR )、發送 ( TXD1 )、(TXD2)、接收( RXD1 )、 (RXD2)、故障( E1-E4 )
● 傳輸速率：1200bps-115.2Kbps
● 保護等級：RS-232接口±15KV ESD 保護  RS-485 接口1500W雷擊浪涌保護
● 傳輸距離：0-1.2公里 （115200-1200bps）
● 工作電源：DC9-30V  1A

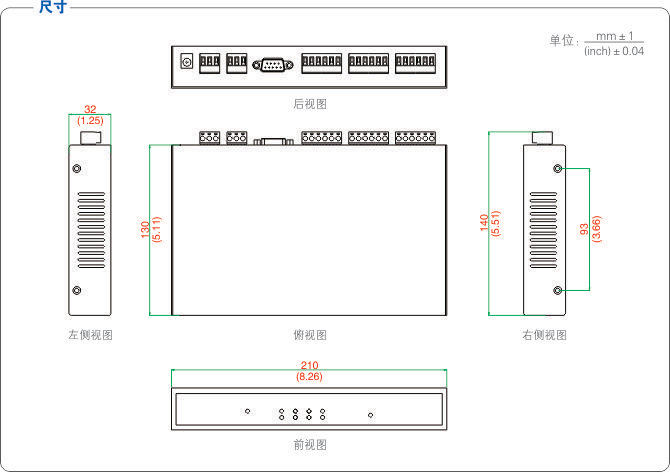

● 尺寸：210mm×140mm×32mm
● 使用環境：-40℃到85℃，相對濕度為5%到95%

產品概述

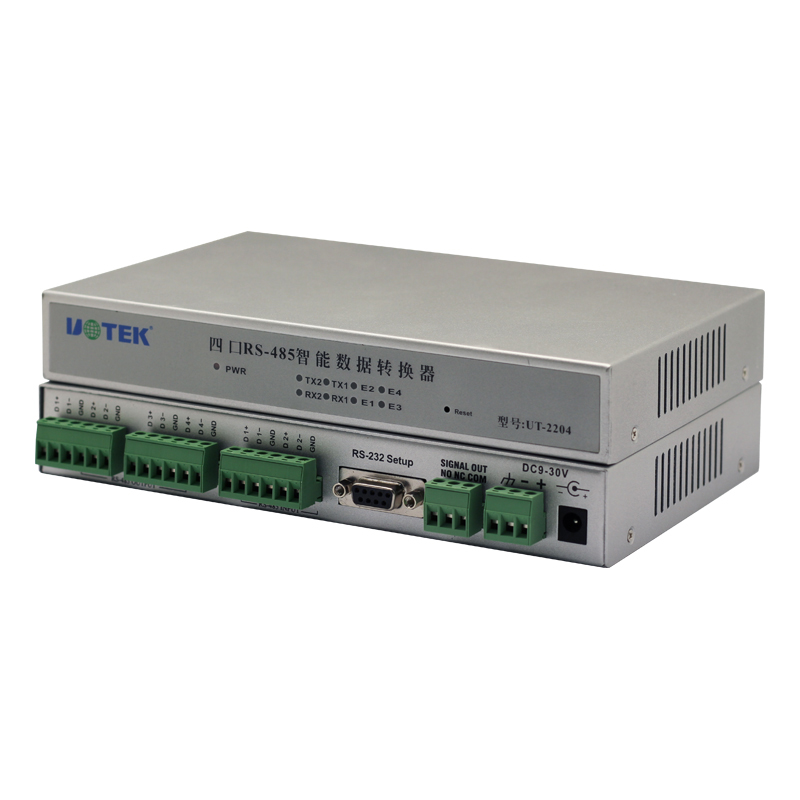

        UT-2204 是一款專為解決復雜環境下RS-485系統要求而設計的RS-485總線分割集線器(HUB)。該產品支持傳輸速率最高達115.2KBPS，內置數據緩存和微處理器，供電采用外接開關電源供電，安全可靠，非常適合工程應用。

        在 RS-485 工作模式，采用的判別電路能夠自動感知數據流方向，并且自動的切換使能控制電路，輕松解決 RS-485 收發轉換延時問題。RS-485 接口傳輸距離大于 1200 米、性能穩定。廣泛應用于視頻監控等系統中，是一款性能優良的數據接口轉換產品。

        UT-2204 RS-485 HUB 提供星型 RS-485 總線連接。用戶可以輕易改善 RS-485 總線結構，分割網段，提高通信可靠性。這一性能大大提高了現有 RS-485網絡的可靠性，有效縮短了網絡的維護時間。合理的利用 UT-2204 RS-485 HUB 可以助您設計出獨特的高可靠的 RS-485系統。

詳細參數

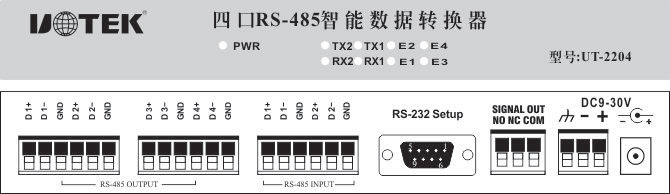

>>面板及信號指示

前面板共有九個指示燈，后面板有接線端子和插座，RS-232 Setup口為設置波特率用（詳見軟件設置說明書），SIGNAL OUT為報警繼電器輸出，DC9-30V 電源輸入插座及接線端子，RS-485INPUT和RS-485OUTPUT為數據通信接口。

前面板指示燈含義如下：
PWR——電源指示，正常時為紅色
TX —— 數據發送指示，正常時為綠色閃亮，表示數據從RS-485 OUTPUT 1-4口發送到RS-485 INPUT 1-2口
RX —— 數據接收指示，正常時為黃色閃亮，表示數據從RS-485 INPUT 1-2口 發送至 RS-485 OUTPUT 1-4口
E1-E4——口 1-口 4 故障警告指示燈，常亮時表示對應口1-口4 所連接的RS-485接口設備出現短路或信號反接的情況，E1 燈與口 1 對應，E4燈與口 4 對應，用戶可根
據該故障警告指示燈判斷出故障端口及其相連的故障設備，同時報警繼電器會產生動作，常開節點閉合。

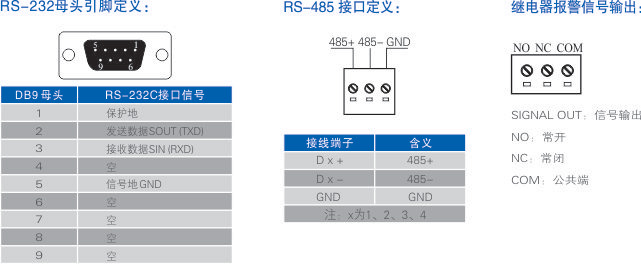

>>電氣接口及定義

>>訂購信息

備注：
以上產品為帶緩存的產品，配件為電源適配器固定片串口線。
