產品特點

● 實現CAN-bus 與RS-232/RS-485 的雙向數據通訊
● 支持CAN2.0A 和CAN2.0B 協議，符合ISO/DIS 11898 規范
● 集成1 路CAN-bus 通訊接口，支持用戶自定義的通訊波特率
● 集成1 路RS-232/485 通訊接口，通訊速率在1200~115200bps 之間可設定；
● 提供三種數據轉換模式：透明轉換、透明帶標識轉換、Modbus 協議轉換
● 工作溫度：-40℃ ～ 85℃

產品概述

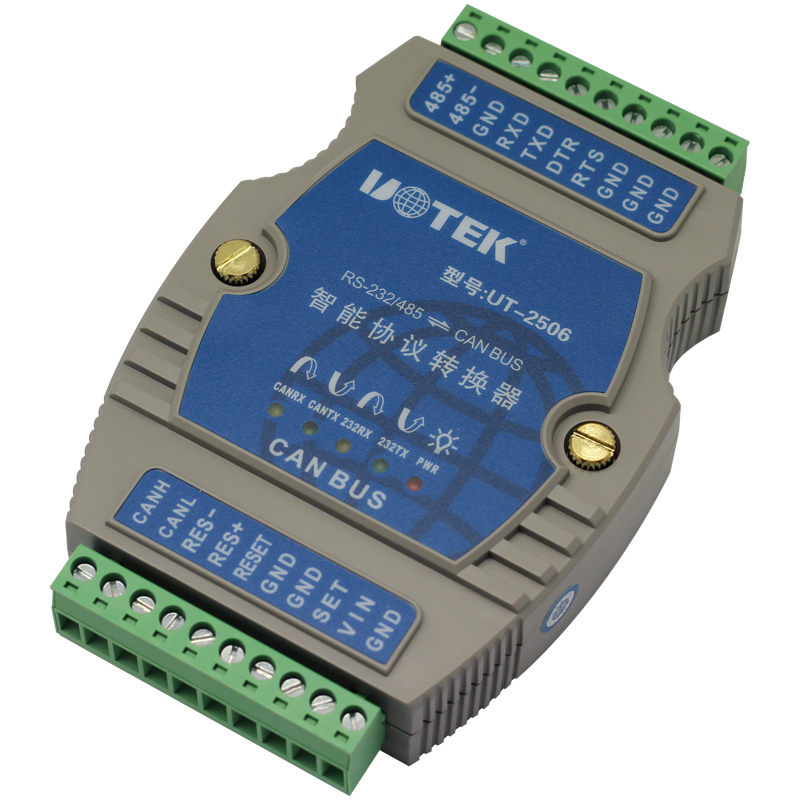

    UT-2506A是一款高性能RS-232/485轉CAN-bus總線通訊協議轉換器。轉換器支持RS-232/485和CAN-bus之間的互聯互通；RS-232/485支持600-230400bps波特率，CAN-BUS支持5kbps-1Mbps的通訊速率;且轉換器支持三種數據轉換模式：透明轉換、透明帶標識轉換、Modbus協議轉換。進一步擴展了該轉換器的應用范圍。UT-2506A轉換器提供配置工具，用戶可以靈活設置UT-2506A轉換器的接口參數。工業級高標準設計；CAN通訊接口和系統之間隔離，具備一定的抗干擾和防浪涌能力，廣泛應用于工業控制、數據通訊系統。

詳細參數

規格參數

支持CAN-bus與RS-232/485的雙向數據傳輸
支持CAN2.0協議
集成1路CAN-bus通訊接口，支持5Kbps-1Mbps通訊速率
集成1路RS-232/485通訊接口，支持600bps-230Kbps通訊速率
提供三種數據轉換模式：透明轉換、透明帶標識轉換、Modbus協議轉換
工作電壓：12-36V DC
工作電流：≤ 150mA@12V
工作溫度：-40~+85℃
儲存溫度：-40~+85℃
工作濕度：5~95%（無凝露）
儲存濕度：5~95%（無凝露）
隔離電壓：1000VDC

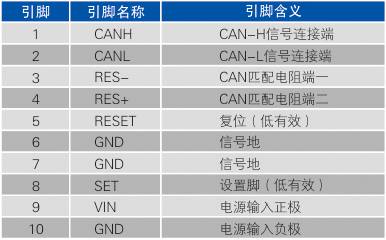

（1）CAN接口定義

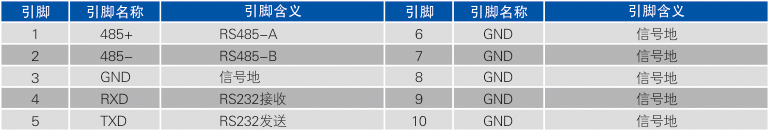

（2）RS-232/485接口定義
