產品特點

●支持以太網口和光口(可選SFP插槽/ST/FC/SC接口)多種組合

●支持IGMP Snooping和GMRP過濾多播封包

●支持Port-based VLAN口，IEEE 802.1Q VLAN及GVRP 協議，簡易網絡規劃

●支持QoS (IEEE 802.1p/1Q)及TOS/DiffServ來增加網絡穩定性

●支持Stp/Rstp，SNMPv1/v2v3，確保網絡安全

●采用RMON提升網絡監控機預測能力

●支持UT-ring環網，包括單環和相交環

●支持端口鏡像功能，便于在線調試

●支持端口限速、廣播風暴抑制、組播風暴抑制、未知單播風暴抑制

●支持電源，端口，UT-ring，溫度異常狀態繼電器輸出告警功能

●支持寬溫工作，工作溫度范圍為：-40~75℃

產品概述

    UT-62416F系列是款高性能網管型工業以太網交換機，可通過以太網接口和光纖接口實現多種組合，最多可達20路接口，最多支持4路千兆接口，增強了設計網絡和應用的靈活性。該系列交換機支持端口鏡像、VLAN、igmp、QoS、stp/Rstp等豐富的二層軟件特性及一系列實用的管理方式，如Console、Telnet、Web、SNMP 和繼電器告警輸出等，更好的為工廠自動化，智能交通，視頻監控等工業應用領域組建快速穩定的遠程終端接入網絡提供安全可靠的解決方案。

產品選型

備注：

1、以上產品的光口類型默認為單模雙纖SC接口/SFP插槽，另可選ST/FC接口，更多配置可咨詢市場部。

2、產品的后綴“BNF”中的“F”表示為電源12/24/48VDC（10.8~52.8VDC）輸入；如果后綴為“BND”，

則“D“表示為雙電源110/220VAC/DC（88~264VAC/DC）輸入。

詳細參數

協議標準

標準：IEEE802.3、IEEE802.3u、IEEE802.3ab、

          IEEE802.3z、IEEE802.1Q、IEEE802.1p、

          IEEE802.1D、IEEE802.1W

協議：ICMP、TCP、HTTP、Telnet、UT-Ring、STP/RSTP、

          SNMP、LLDP、IGMP-Snooping、GMRP

流控：IEEE802.3x 流控、背壓式流控

接口

光纖接口：100Base-FX端口（SC/FC/ST）

                 1000Base-X端口（SFP插槽）

RJ45接口：10/100Base-T（X）端口，MDI/MDI-X自適應

傳輸距離

超五類雙絞線：100m

光纖跳線

單模：1310nm 20/40/60Km

          1550nm 80/100/120Km

多模：1310nm 2Km

交換性能

轉發速率：

百兆網絡接口：148810pps

千兆網絡接口：1488095pps

傳輸模式：存儲轉發

MAC地址緩存：8K

背板帶寬：11.2G

電源需求

輸入電壓：可選12/24/48VDC(10.8~52.8VDC)和 110/220VAC(88~264VAC)/50-60Hz or 110/220VDC(88~264VDC) 支持雙電源冗余輸入

功耗

設備額定功率為20W

機械特性

外殼：IP40防護安裝

重量：不大于2000g

安裝方式：導軌式安裝

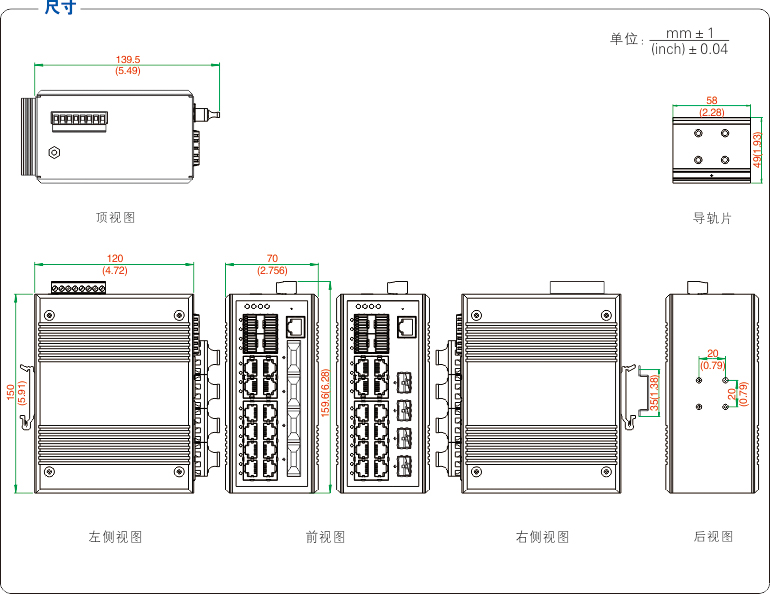

機械尺寸

尺寸（W×H×D）: 150 mm×70mm×120mm

工作環境

工作溫度：-40℃~75℃

存儲溫度：-40℃~75℃

相對濕度：0~95%（無凝露）

行業標準

EMI：

FCC Part 15，CISPR (EN55022) class A

EMS：

IEC(EN)61000-4-2(ESD)

IEC(EN)61000-4-3(RS)

IEC(EN)61000-4-4(EFT)

IEC(EN)61000-4-5(Surge)

IEC(EN)61000-4-6(CS)

IEC(EN)61000-4-8

IEC 60068-2-27(Shock)

IEC 60068-2-32(Freefall)

保修期：5年
