串口轉光纖通信的原理和典型應用方案

串口轉光纖是一款可以將RS232/485/422的串口信號轉換到光纖來傳輸的光電轉換器，俗稱串口光纖收發器。它可以實現光纖與RS232/485/422串口的數據雙向透明傳輸。由于光纖傳輸距離遠（多模4KM，單模可達20，40，60KM），抗干擾能力強，是連接遠程終端單元到主機和分散式集中控制系統的長距離傳輸的最佳選擇，由于光纖具有極強的抗干擾能力，能夠有效的避免雷擊，浪涌和電磁干擾等對工業數據通信設備的破壞和通信線路的干擾，保證通信系統的穩定性。

工業級的RS232/485/422與光纖的轉換設備。通過光纖傳送數據不僅可以延長傳輸距離，而且還具有隔離保護、數據保密性好、工作穩定、易于維護等諸多優點。但最主要的是它徹底解決了電氣干擾、閃電、雷擊等造成經常損壞設備接口的難題。特別適合在工作環境比較苛刻的場合。

UT-277SM/MM是多功能的支持異步RS-232，RS-485，RS-422通信接口的光纖MODEM，是連接遠程終端單元（RTU）到主機（HOST）或分布式數據采集系統（SCADA）控制器的最佳選擇。可以用RS-232的設備去連接RS-485/RS-422的設備，可以代替RS-232到RS-485/422接口轉換器或光電隔離器，并提供了優良的EMI/RFT特性。

該產品采用了光纖作為傳輸介質,可以完全避免惡劣環境下雷電、浪涌、電磁干擾等對通信設備的威脅，同時省去了原來使用銅線時的雷電浪涌保護設備投資，大大提高了數據通信的可靠性、安全性。且該產品支持壁掛式安裝。

產品廣泛應用于物聯網、工業自動化控制系統、信息智能化管理系統、電力系統、醫療設備系統、金融系統、軌道交通、安防系統等領域。

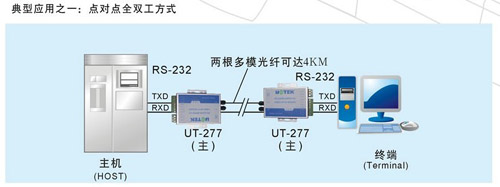

由于光纖并不能夠象電線一樣簡單地進行直接連接，光纖的每個分叉、集合都必須經過專門的光纖轉換器，所以光纖通信網絡的組網方式取決于光纖轉換器的功能。以宇泰UTEK產品為代表的三種串口光纖通信的組網方式：總線式、星形、雙環冗余型。用戶可以根據現場的串口設備的分布地方或者可靠性要求來選擇。以下是串口轉光纖的典型應用方案：
