工業級無線通信設備應用在鄭州富士康IPhone生產線

》系統概述

       自動化是目前全球工業制造業發展的主流趨勢，一系列自動化設備產業市場迅速擴大，一個完整的自動化生產線都包括PLC、系統控制軟件、工業機器人等這些組件都需要工業以太網相連，工業以太網即一種高效的局域網絡，是現代工業自動化生產體系的重要組成部分，應用越來越廣泛。

》系統簡介

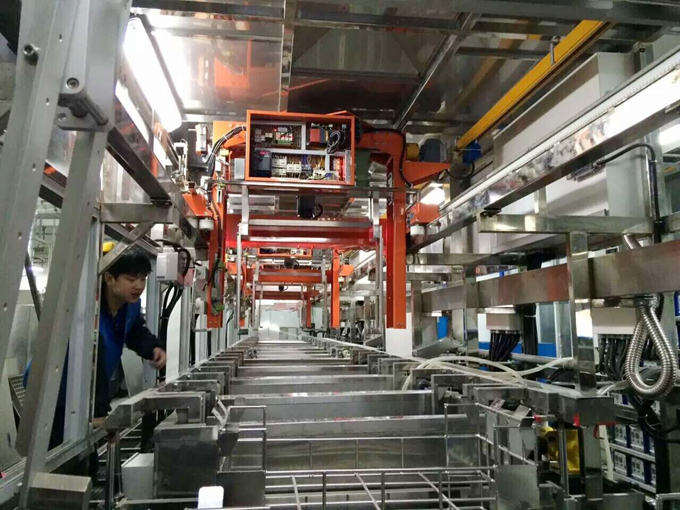

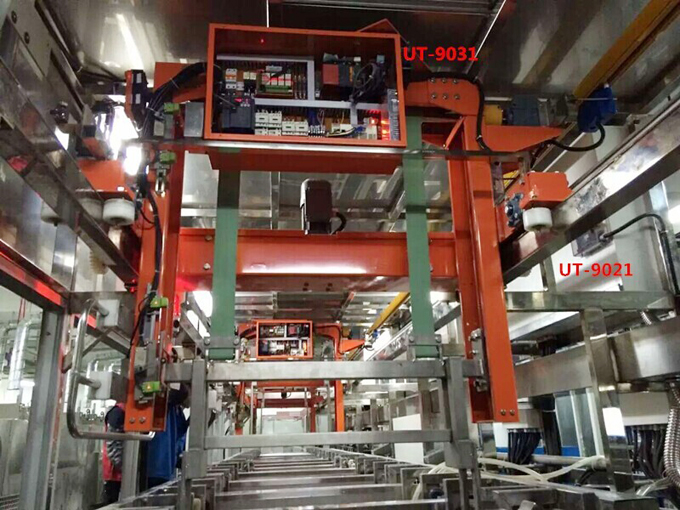

       該系統是應用在河南鄭州富士康IPhone生產線上面的IPhone外殼清洗表面處理自動化系統，該生產環節為整個IPhone手機生產的第二重要環節，IPhone外殼原材料經精密CNC一體型加工后需要進行多達6道以上嚴格復雜的清洗處理工藝，整條清洗干燥生產線均為封閉全自動化執行操作，IPhone外殼原材料經精密CNC一體型加工后整框流入清洗線，由清洗線上端的軌道移動天車執行提取投放至不同成分的清洗槽清洗，由于多道清洗工藝，每條產線軌道上有3-4組不等的移動天車執行不同行程的清洗工作，每臺移動天車與清洗線控制中心采用無線通信執行命令，鄭州富士康2016年上半年初期共投入約20條清洗線分布在鄭州經濟開發區廠區與航空港廠區。

》解決方案

a.移動端采用UT-9031工業無線AP接收器
》設備實現用戶串口、以太網、WIFI  3個接口之間的轉換，為用戶設備實現簡單的有線無線網絡互連
》設備支持2個以太網口，1個串口
》設備工作環境溫度 -40～85℃ 濕度10%～90%RH（不凝結）
》輸入電源 DC12-48V  最大功耗 1.8W

b.固定端采用UT-9021工業無線AP中繼器
》設備使用2T2R2.4G無線MIMO技術，寬帶最高達300M,支持多達32個終端同時無線上網
》設備支持1個以太網口，2根2.4G  TLB全向高增益外置天線
》設備工作環境溫度 -40～85℃ 濕度10%～90%RH（不凝結）

》輸入電源 DC12-24V/1A

c.匯聚中心采用UT-6045W工業級100M 5口以太網交換機
》設備支持5個100M以太網端口
》設備符合電信級運營標準，平均無故障工作時間5萬小時以上
》設備工作環境溫度 -40～85℃ 濕度5%～95%RH（不凝結）
》輸入電源 DC12-24V/1A，冗余雙直流電源輸入過載保護

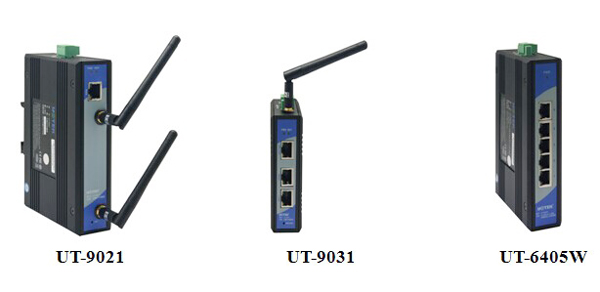

》主要設備

應用端	產品型號	產品參數	數量	應用場合
移動端	UT-9031	2個RJ45以太網口1個RS232串口	80臺	生產自動化
固定端	UT-9021	1個RJ45以太網口2根2.4G外置天線	80臺	生產自動化
匯聚端	UT-6405W	5 RJ45個以太網口	20臺	生產自動化

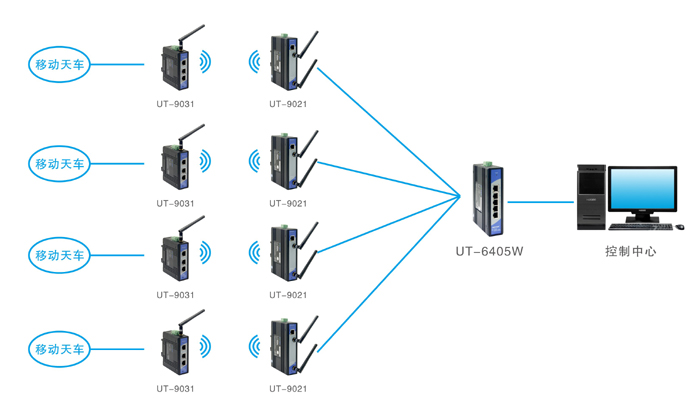

》拓撲方案圖

》選擇宇泰

a.高性價比的產品

b.高效準時的交貨期

c.周全的DMS服務

       此次項目前期現場調試因為現場環境因素造成系統不穩定，宇泰遠從深圳總部派遣技術人員現場指導了解環境等情況，總部技術支持搭建模擬客戶現場環境條件實驗調試，最終給客戶提供最具高效穩定保障的系統解決方案。
