項目背景

公共照片自助沖印亭為市民提供了一個易于使用、靈活和可擴展的自助服務，讓市民可以自行完成照片DVD、明信片、印刷品或其他照片相關產品。某美國著名制造商希望采用高速USB hub來取代現有不穩定的hub。他們希望有一個USB hub的解決方案，具備高品質、可靠、體積小和高性價比等特性，以便在有限的空間內擴展外設，包括連接DVD刻錄機、掃描儀、發票打印機和照片打印機。

Moxa的解決方案

Moxa提供入門級的USB 2.0 hub，可將一個USB口擴展為7個USB口，滿足客戶的所有要求。UPort? 207專為真正USB 2.0高速480 Mbps數據傳輸而設計，并通過USB-IF高速認證，提供符合IEC 61000-4-2 EDS level 4（接觸放電8KV，空氣放電15KV）保護，以防止靜電損壞對產品造成的損害。在此應用中，產品運行在一個相對苛刻的環境；自助照片沖印機又暴露在相對靜態的環境中，因此UPort? 207具有IEC 61000-4-2 EST level 4保護，確保在高靜電環境中產品仍能穩定可靠運行。此外，UPort ? 207支持12-40 VDC外部輸入電源，以保證與USB設備最廣泛的兼容性，即使是重工應用也完全沒有問題。

系統優勢

• 所有USB口支持IEC61000-4-2 ESD level 4保護

• 高速USB 2.0，數據傳輸最高可達480 Mbps

• USB-IF認證

• 外接電源輸入，所有端口提供500mA電流輸出

• 兼容USB 1.0, 1.1和2.0

• 便捷的診斷LED燈

• 壁掛安裝

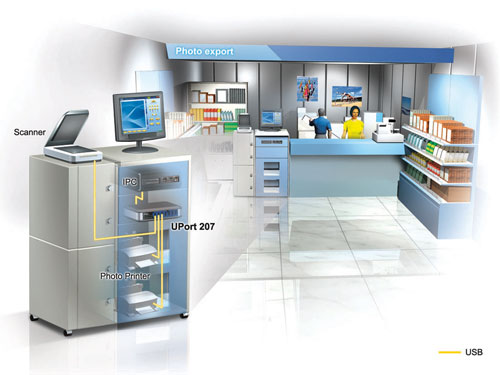

系統架構圖

相關產品

UPort 204, UPort 207
