項目背景

井下礦井作業需要實施的信息系統，對井下作業人員進行管理，并確保他們的安全生產。中國，某煤礦公司正利用Moxa解決方案，將礦井中各種數據信息都集成一個網絡平臺中，將井下的安全生產和環境數據都傳送至井上的控制中心。

系統需求

• 三層千兆骨干網絡，可支持所有數據、語音和視頻信息的通訊傳輸

• 穩定可靠，可適用于惡劣的礦井環境；支持快速網絡彈性、冗余電源和寬溫能力

• 易于集成各類復雜子系統，包括井下SCADA監控系統、人員定位系統、無線通信聯絡系統和CCTV視頻監控系統

• 實時的報警和事件管理

Moxa解決方案

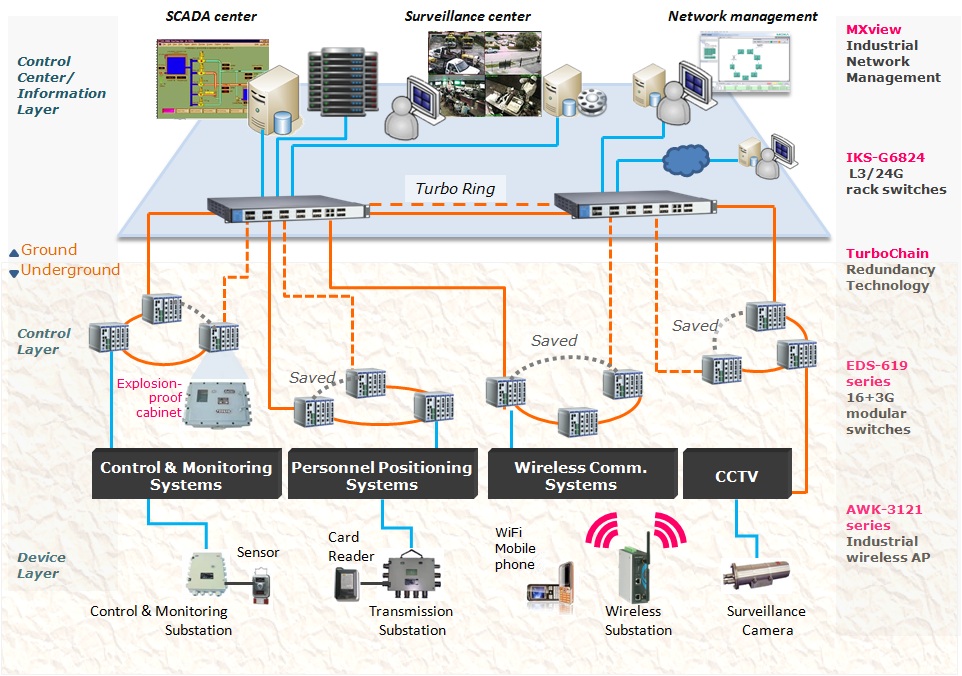

某煤礦自動化系統是由分布式SCADA系統和CCTV視頻監控系統組成，位于井上控制中心和井下現場。Moxa提供了一個強大的工業級以太網解決方案，支持千兆網絡、快速冗余恢復、寬溫能力，并節省布線成本。具體架構如下：

• 為了確保與井上控制中心進行數據傳輸，采用2臺IKS-G6824三層千兆機架式交換機組建一個高效靈活的冗余網絡，可傳輸來自井下的數據、語音和視頻監控信息。

• 采用10臺緊湊型模塊化EDS-619系列以太網交換機連接所有的子系統，包括分布式監控系統、人員定位系統、無線通信聯絡系統和CCTV視頻監控系統。所有交換機均放置于防爆箱內。

• 為了讓各種不同的數據通過以太網進行傳輸，在現場控制設備中，還采用了NE-4000T內嵌式設備聯網服務器將現場原有的串口設備實現通過以太網進行數據傳輸。此外，AWK-3121無線AP可將井下難以布線的網絡設備，通過2.4GHz和5GHz頻段實現數據的網絡通訊。

• 在網絡管理方面，MXview采用可視化技術，確保井上的管理人員可以輕松地管理整個網絡。通過直觀的圖形化網絡拓?fù)滹@示，可以顯示每個節點的狀態。MXview還包括實時報警、歷史數據分析和事件回放功能，用于故障排除。

Why Moxa

• Moxa硬件產品具有高可靠性，無風扇設計，支持寬溫，可在井上和井下惡劣環境中不間斷的運行。

• 支持Turbo Chain技術，確保千兆上行聯絡可在50ms內快速回復，環網可在20ms內快速恢復。

• 無線AP支持長距離數據傳輸和100ms的Turbo Roaming快速漫游切換。

• 一站式網絡解決方案，將各個子系統集成到一個以太網絡中。

• 易于管理的MXview網絡管理軟件，支持簡單的拓?fù)滹@示和直觀的控制。

•
