項目介紹

鋼鐵廠用于鋼筋測量和稱重的貨車稱重系統是鋼鐵制造過程中的一個必不可少的組成部分。視頻監控通常用于監控操作狀況，并協助解決貨車稱重系統的問題，以防止發生意外或其他錯誤。這里的挑戰是將視頻監控系統集成到工廠的貨車稱重系統，并創建具有增強的視頻功能的SCADA系統。

系統需求

• 一個基于以太網絡將數據、視頻和語音集中管理的高效、可靠的監控系統

• 現場和控制中心之間的雙向音頻通迅

• 適用于惡劣環境的寬溫和堅固型設計

Moxa解決方案

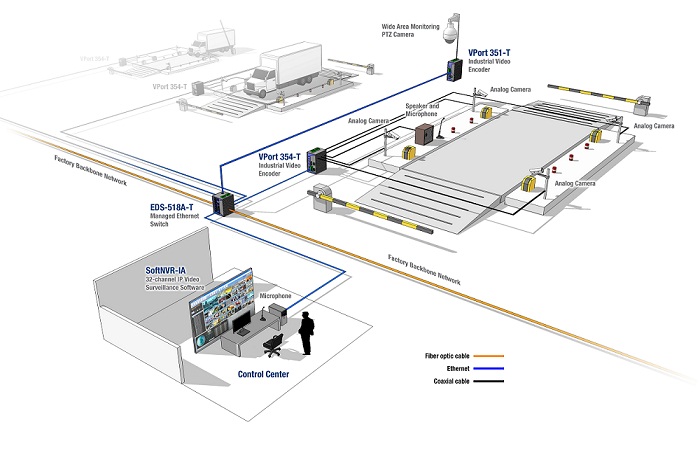

Moxa提供IP視頻監控解決方案由三部分組成：前置數據采集、網絡通訊和集中管理。

前置數據采集：

對于每個貨車稱重，安裝了4個模擬信號攝像機、一個揚聲器和麥克風來監控操作狀況。Moxa的VPort 354-T, 一個4通道工業視頻編碼器，用來轉換視頻和音頻模擬信號，以便通過以太網傳輸到控制室，從而實現在現場操作和控制中心之間的實時數據傳輸和雙向音頻通訊。要監視整個網站，客戶還安裝了PTZ攝像機與Moxa的VPort351- T，1路視頻編碼器，這使得控制中心可以遠程控制PTZ攝像機。

通訊:

在控制中心，客戶安裝了Moxa的 EDS-518A-T 網管型以太網交換機，它提供了16個以太網口連接VPort和PC主機，2個千兆口用來連接到工廠的主干網。

由于它支持VLAN技術， EDS-518A-T可以通過分段網絡的方式輕松實現網絡管理，而不受物理連接的限制。EDS-518A-T還允許客戶監視每個口的狀態和接收任何網絡中斷的告警。

集中管理:

客戶使用Moxa的IP監視軟件SoftNVR-IA 在控制室建立一個中央管理平臺。這個先進的

軟件支持雙顯示器顯示，云臺控制，現場查看，和回放功能。授權用戶能夠訪問中央管理平臺，實現遠程監視和控制PTZ攝像機以及其他連接設備。

此外，SoftNVR- IA內置的主動式OPC服務器，允許用戶將視頻監控系統集成到工廠的SCADA系統。當接收到任何SCADA事件，主動式OPC服務器會響應并觸發視頻錄像或報警通知，同時提供狀態報告。

Moxa的VPort SDK PLUS, 用戶友好的軟件開發工具包，是另一種有用的工具，使客戶輕松地將網絡視頻監控系統與SCADA系統集成到一個單一網絡中。Moxa的創新DynaStream的技術，可自動調整視頻幀率協同工作，客戶能夠增強的帶寬性能管理，以最大限度地減少網絡瓶頸。

Why Moxa

• 工業級，寬溫解決方案（VPort 354-T的視頻編碼器操作溫度-30至70°C；EDS-518A-T網管型交換機的工作溫度-40至75°C）

• 現場和控制中心之間實時數據傳輸與雙向音頻通訊

• 增強型帶寬管理，與SCADA系統的無縫集成

•
