概述

地下采礦需要有效可靠的覆蓋整個礦井的通訊系統，來維持平穩運行并保證礦工的安全。傳統的有線網絡很難遍布到復雜多層的礦井網絡中的所有彎道角落。無線局域網提供了寬范圍的移動性，不再受線纜束縛，有足夠大的帶寬保證采礦操作平穩運行，并能從緊急情況中快速恢復。

應用需求

• 可靠的無線局域網連接，從地下礦井到地上控制中心實時地覆蓋所有采礦操作

• 4.9 GHz 頻段操作，避免干擾

• 長達1公里的數據傳輸范圍，能直接傳輸到地上控制室

• 15 Mbps視頻數據傳輸率

• 專為艱巨的地下礦井條件設計

系統描述

一個工業無線局域網系統能夠跟蹤整個采礦系統中的礦工和移動設備，并能用傳感器監視不同的環境條件，比如有毒氣體，濕度，和崩石。

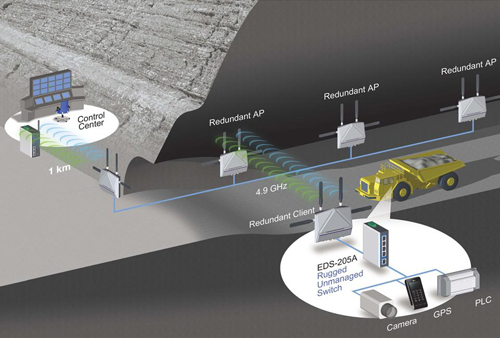

該系統使用幾個AWK-6222單元，戶外雙射頻設計，他們作為沿著地下線的接入點來安裝，并且互相之間通過以太網線纜連接。一個AWK-6222設置成一個AP，與距離礦井入口1公里遠的地上控制室進行通訊。

采礦工作包括了移動機器，比如礦山車，大型輪式裝載機，以及非公路礦用卡車。要對這些車輛和設備的部署進行無線監控和跟蹤，每個車輛都裝有一個配置成客戶端的AWK-6222，依次連接至一個EDS-205A交換機，而該交換機本身又通過以太網線連接至PLC，GPS設備和視頻攝像頭。

Moxa WLAN無線產品給予采礦系統優良的無線性能。快速漫游實現了寬范圍區域內的點對點無縫切換。AWK-6222同時還具備雙射頻模塊，提供了冗余無線連接的安全性，并且4.9 GHz 操作波段避免了無線電干擾。

由于在復雜的礦井現場中存在可能的盲點，視頻監視顯得尤為重要。我們還需要一個高達15 Mbps的視頻數據率來保證視頻數據能夠實時的傳輸到控制中心。
