很多行業會使用的窖池來收集生產線上機器的廢水、廢油以達到環保的目的，當窖池里的廢水達到一定位置的時候，必須用水泵將這些液體排出。如果這個系統是一個開環系統的話，工程師就必須周期性的去檢查窖池里的水位，當廢水快滿時啟動排水，當水泵是空的時候關閉水泵。

系統描述和要求

更好的選擇是使用閉環控制中央監測監控系統（SCADA 系統）。在這種情況下，使用傳感器連接到控制器以控制泵的開啟和關閉，傳感器用來檢測水位，控制器用來控制水泵的運轉。當傳感器檢測到水位達到高位或者低 位的時候，應當觸發本地的報警機制，并開啟或者關閉水泵。而且水泵控制還必須實現遠程手動控制或者本地的自動控制。

Moxa 的解決方案

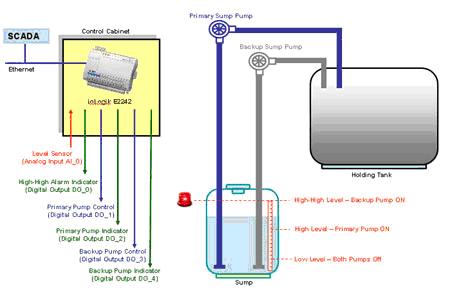

ioLogik E2242 是一款組合式的智能以太網 I/O 服務器，配有4路模擬量輸入通道，可連接液位傳感器，無論是電流信號還是電壓信號。內置的12個可配置的 DI/O 通道，可提供最佳的靈活性，用于連接到多個輸入開關或水泵和警報系統。Click&GO 是世界上最簡單的本地程序控制邏輯，用戶可以方便地進行編程。iologik E2242 作為前端泵控制器和報警主機，用來控制水泵的運行，發送報警信息，并傳送最新的信息到中心的 SCADA 系統，或者發送 E-mail 給現場工程師。

應用產品：ioLogik E2242，配有4路模擬量輸入，12路可設置的 DI/O 通道的智能以太網 I/O。

特點：

• Moxa ioLogik E2242 是水泵控制系統的最佳應用。

• 配備兩路模擬輸入通道和12路 DI/O 通道

• 在 Click&GO 邏輯里簡單的 IF-THEN 語句設定，代替 PLC 或者 RTU

• 本地和遠程以太網控制可同時使用

• 通過 TCP/UDP/SNMP trap 和 E-mail 主動上報

• 緊湊的尺寸和低成本
