項目描述

江蘇省是一個人口大省，城市道路中安裝了大量的高清電子警察系統，以期達到減少事故的發生、提高通行效率、優化交通環境、確保路口行人和車輛安全的目的。

高清數字電子警察系統由闖紅燈抓拍、超速抓拍、逆行/違章變道/壓黃線抓拍、視頻監控等功能組成。在每一個路口，如果車輛通過路口違規，違章車輛的車牌圖像將被作為證據，抓拍并存儲在本地的嵌入式計算機上。然后，計算機將所有圖像經過處理后，經過工業以太網交換機傳送到主控中心，并通知車主繳納罰款。整個過程中，圖像數據的傳輸需要一個可靠且不間斷的網絡。而且，在路口的設備也必須具備工業等級的特性，能夠承受較高的溫度變化。

系統需求

• 寬溫工作-40~75℃：現場設備箱內工作溫度長時間在60℃以上。而在冬季，現場溫度有時在0℃以下堅固緊湊設計，安裝方便

• 支持遠距離光纖傳輸，抗電磁干擾

• 支持環網自愈功能，確保網絡可靠

Moxa解決方案

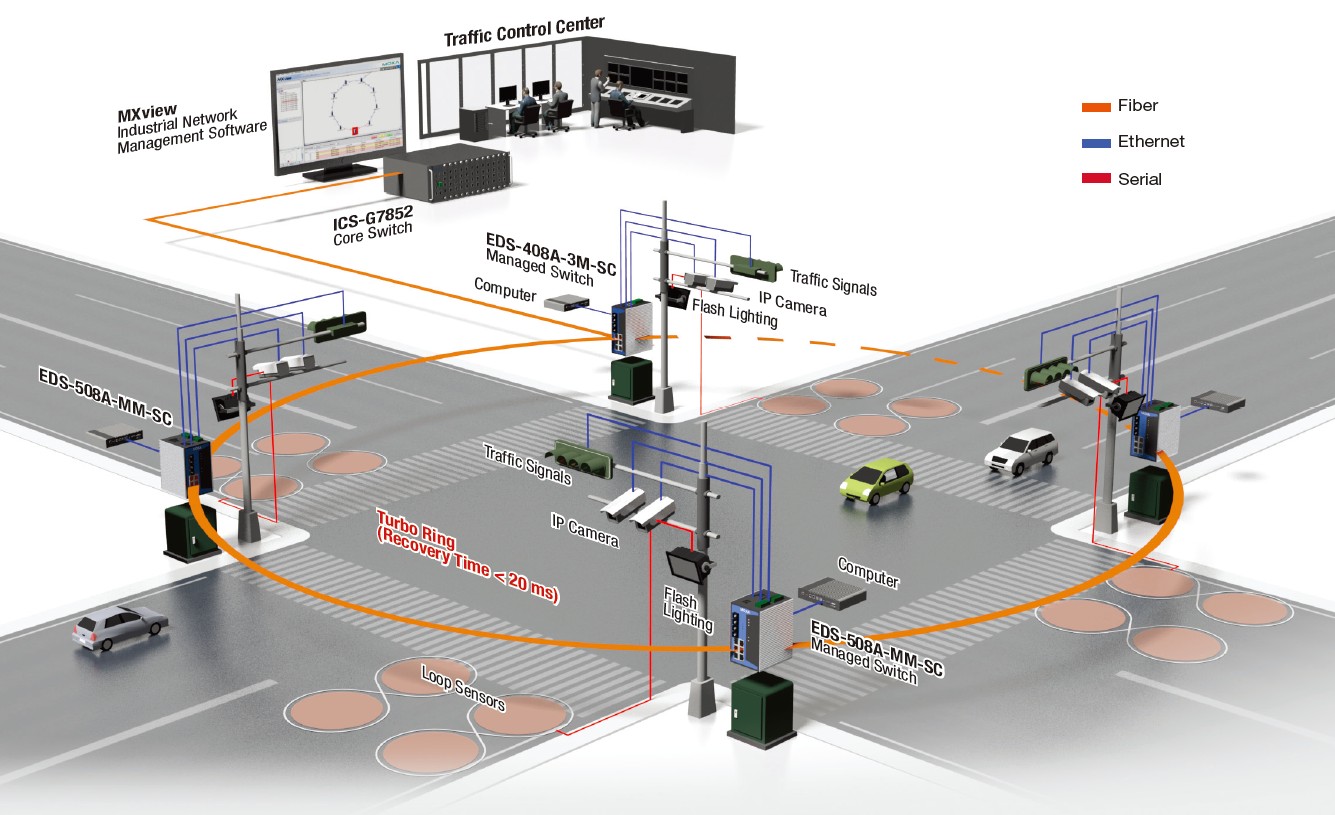

在ITS電子警察系統中，長距離傳輸和網絡的冗余是兩個關鍵點。在每一個路口，環路感應器和閃光燈連接在一起，并觸發IP攝像機進行畫面捕捉。所有道路流量監控設備，包括IP攝像機、交通信號燈和前置計算機就近連接至EDS-508A-MM-SC工業交換機，并且三臺EDS-508A-MM-SC和一臺EDS-408A-3M-SC組成高速光纖冗余網絡，支持Moxa獨有的Turbo Ring技術，可實現20ms內的網絡自愈。

EDS-408A-3M-SC和EDS-508A-MM-SC都具有光纖接口，可提供長距離的數據傳輸；還支持IGMP Snooping功能，能通過過濾組播流量來減少網絡擁堵。EDS-408A-3M-SC的兩個光纖端口用于組環，還提供一個額外的光纖上行鏈路，與主控中心的核心交換機相連。核心交換機具有高密度的全千兆端口，可傳輸大量的圖像數據，具有先進的道路交通數據管理能力。工業網絡管理軟件MXview自動繪制整個網絡的拓撲圖，通過可視化界面，便于網管人員隨時掌握網絡的狀態。此外，EDS-408A-3M-SC和EDS-508A-MM-SC都支持-40?75°C的寬溫，并具有無風扇和緊湊的導軌型設計，適用于空間狹小的路邊機柜。

Why Moxa

• 一站式edge-to-core解決方案，包括接入層交換機、匯聚層交換機和核心層交換機

• 支持Turbo Ring環網技術，自愈時間小于20ms

• IGMP snooping提升網絡使用率

• 支持-40~75℃寬溫

• 支持遠距離光纖傳輸

• 通過道路交通電磁干擾認證NEMA TS2
