項目介紹

上海地鐵是一個綜合了地下鐵路和地面輕軌兩種方式的城市快速交通網絡。隨著上海市人口的快速增長，2008年4月，上海市公共交通的日出行量達到創紀錄的382萬人次。鑒于這種情況，有必要采用更加高效實時的安全監控系統來保障公共安全。為此，上海地鐵集團決定對現有的監控網絡進行升級。該項目中，上海地鐵建立一個基于同步以太網I/O的以太網絡，并通過這一個網絡實現了一套高效的多點監控系統。

系統需求

? 將現有的安全監視系統聯網，提高監視效率
? 利用以太網集成監控數據和視頻信號
? 為多個控制中心同步提供現場狀態信息，從而實現更大范圍的可視化，可集中進行事件記錄分析
? 為現有監視系統提供本地報警能力，可實現現場實時通知

Moxa的解決方案

升級后的安全監視系統不僅要能夠在意外發生時向本地發送報警信號，還要能夠實現上海地鐵站級控制中心與中央控制室的信息同步。由于以太局域網的可訪問性與快速傳輸能力，項目采用了基于以太網的設備將原有設備連接到以太網絡。

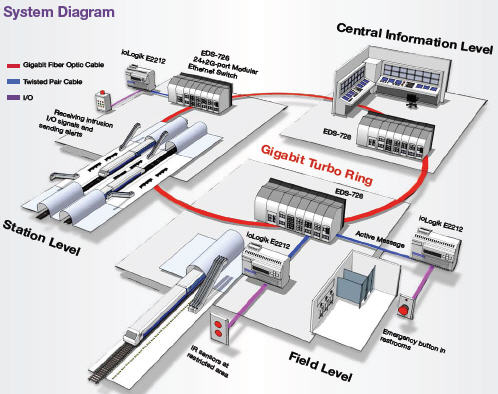

整個監控系統包括3層：中央信息層、車站層和現場層。系統同時還覆蓋了一個更大的系統，該系統包括地鐵通道、電梯通道、各種控制信號和環境因素、電力控制室等區域的監控。該項目采用Moxa ioLogik E2212主動式以太網I/O模塊，將I/O狀態信息接入網絡，并通過EDS-726千兆模塊化交換機構建的以太網，為本地和遠程控制中心同時復制I/O信號。ioLogik E2212的本地智能控制功能可以自動發送事件信息，為網絡視頻傳輸提供更大的可用帶寬，這對于建立一個高效監控網絡是不可缺少的。

系統配置
