宇泰工業交換機在電力配網自動化系統應用案例

>>系統簡介
       隨著電力事業的迅速發展，用戶對供電質量和供電可靠性的要求越來越高。城市電網改造對提高城市配網自動化技術與可靠性提出必須解決好的課題。城市電網應在未來的幾年內加速網架結構建設和城區配網自動化系統建設，提高供電質量和供電可靠性，以滿足現代化建設的供電需求。

>>方案概述

       由于電力配網系統規模較大、投資較高、技術復雜，因此一個開發性、分布式的實用、高效、穩定而可靠的系統才能達到預期的目的。其中通信系統是建設配電自動化系統的關鍵技術，通信系統的好壞從很大程度上決定了自動化系統的優劣，配電自動化要借助可靠的通信手段，將控制中心的控制命令下發到各執行機構或遠方終端，同時將各遠方監控單元所采集的各種信息上傳至控制中心。

>>方案特點
整個網絡方案具有如下特點：
1、良好的設備特性&安裝方式靈活性，寬溫、防塵、防潮設計：工作溫度：-40～80 ℃，存儲溫度：-45～85 ℃，工作濕度：5 ～ 95 % (無凝露)；金屬外殼無風扇散熱技術，IP40高等級防護；
2、在嚴酷電磁環境可靠穩定工作：通過工業四級電磁兼容性檢測，在數據口防雷、防快速脈沖群、防靜電等方面都有較高的防護性能，可有效防御工業干擾：高壓交流電場、靜電場、電弧、可控硅等；防御自然界干擾：雷電沖擊、各種靜電放電、磁暴等；
3、設備平均無故障時間超過30萬小時，長年提供備品備件；
4、瞬間環網自愈：支持環網冗余技術，提高了網絡的安全性、可靠性、穩定性，保障了網絡通信的無擾動切換，切換時間小于50ms（網絡自愈時間）。
5、安全優勢：
1）支持VLAN（虛擬局域網）技術
VLAN是安全交換機必不可少的功能。VLAN可能跨越一個或多個交換機，與它們的物理位置無關，設備之間好像在同一個網絡間通信一樣。VLAN可以在交換機上實現廣播域的隔離，它可以把網絡分成一個一個獨立的區域，可以控制這些區域是否可以通訊。
2）流量控制功能(traffic control)
交換機的流量控制可以限制廣播數據包、組播數據包及因目的地址錯誤的單播數據包數據流量過大造成交換機帶寬的異常負荷，并可提高系統的整體效能，保持網絡安全穩定的運行。
另外宇泰交換機還可針對每個端口提供雙向(in/out)分別限制功能。
3）支持端口聚合，多個端口的聚合功能既提高鏈路傳輸帶寬，又為鏈路提供了冗余保護；
4）QoS機制采用了IEEE802.p QoS CoS/TOS/DSCP優先級策略，保障關鍵數據的實時可靠傳輸。
5）支持廣播風暴抑制、IGMP-Snooping組播協議，提高網絡傳輸效率
6）交換機的日志功能可以將系統錯誤、系統配置、狀態變化、狀態定期報告等信息傳送給日志服務器，網管人員依據這些信息掌握設備的運行狀況，及早發現問題，及時進行配置設定和排障，保障網絡安全穩定地運行。
7）支持SNMP v1，v2 ，v3 （簡單網絡管理協議），方便與第三方設備實現全網統一管理。
8）支持電源防反接，以及對外場電源掉電進行日志記錄。

>>主要設備

應用端	產品型號	產品參數	數量

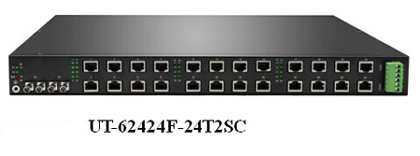

主控端	UT-62424F -24T2SC	配有2個百兆光纖端口，24個百兆以太網端口	24

>>成功案例

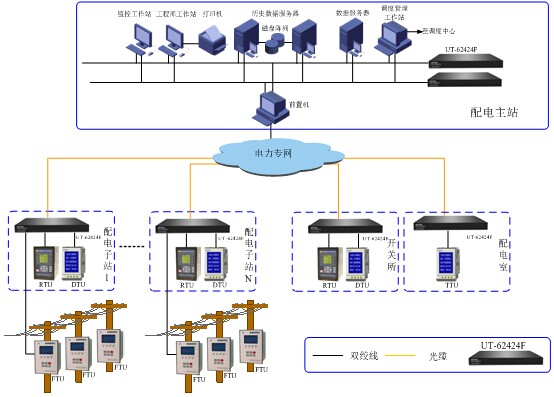

       宇泰交換機在河北某供電局自動化配網系統中應用，系統構架采用變電站間通過UT-62424F千兆工業以太網交換機構建主干環網（也可采用已有的骨干網以太網通道），配網子站由UT-62408F自愈環網等方式構建，每個環網設備可以根據現場實際使用數量的多少來定。考慮數據傳輸的可靠性，采用宇泰高科獨特的瞬間環網冗余技術，從根本上保證數據傳輸的可靠性。

       從終端接入，到變電站傳輸，以及最后的調度主站網絡，真正實現了“E”到底，大大簡化了網絡構成，解決了互聯互通的難題，真正做到了資源共享。

       針對變電站有時需要的部分視頻監控業務，可經站點工業以太網交換機接入，通過將視頻監控信號和控制信號通過不同VLAN進行隔離，加上宇泰高科工業以太網交換機良好的QoS和端口速率控制功能，能夠很好的保障主要數據的流量不受其他業務的影響。對于較大規模的系統，建議將視頻監控系統和配網系統完全獨立開來。

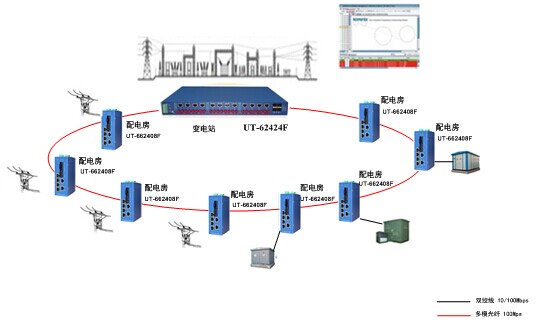

網絡拓撲圖如下：
