項目簡介

變電站綜合自動化是一項提高變電站安全、可靠穩定運行水平，降低運行維護成本，提高經濟效益，向用戶提供高質量電能服務的一項措施。隨著自動化技術、通信技術、計算機和網絡技術等高科技的飛速發展，一方面綜合自動化系統取代或更新傳統的變電站二次系統，已經成為必然趨勢。另一方面，保護本身也需要自檢查、故障錄波、事件記錄、運行監視和控制管理等更強健的功能。發展和完善變電站綜合自動化系統，是電力系統發展的新的趨勢。 在變電站綜合自動化系統中，監控設計采用每個單元都有一個經光電隔離的串行通信RS-232口和RS-422/485口，經屏蔽通信電纜與各保護設備相連，將變電所各種數據通過后臺機進行通信。在這里，后臺機主要完成數據處理、顯示、打印和遠方通訊等功能。 嵌入式計算機的出現使得電力變電站解決方案更上一層新臺階。電力變電站的后臺機方面，不僅要求有高效能的處理速度、還需要有多串口用于傳統設備的連接，更重要的是安全穩定的將數據監控并同步給遠方調度。Moxa真正工業級嵌入式計算機為電力變電站的后臺機需求提供了嵌入式計算定制化的服務和完整的解決方案。

應用需求

• 后臺機需基于X86高效能的CPU，以確保滿足SCADA系統的運行。

• 后臺機需要提供多個串口，包括RS-232和RS-422/485串口，以連接現場多個終端設備和打印機

• 電力現場通常采用雙網冗余架構，后臺機需要內置雙以太網端口用于建立網絡冗余，確保系統的可靠和不間斷的工作

• 由于在電力環境中運行，產品必須支持100/220 VAC/VDC電源輸入、機架式導軌安裝等方式。此外，還必須有效防御現場的強EMI/EMS干擾。對產品而言，平均故障時間要求苛刻(MTBF)，以便增強系統的可靠性。

Moxa 解決方案

Moxa的嵌入式計算機為電力變電站的后臺機提供了完美的解決方案。V2402 (RACK)機架式嵌入式計算機是我們?yōu)閲鴥?nèi)某電力企業SCADA后臺機定制的產品。在這個應用中，Moxa的V2402 (RACK) 嵌入式計算機基于Intel Atom N270 1.6 GHz處理器，具有2個RS-232/422/485串口，2個千兆以太網口，2個USB2.0接口。出色的多種接口設計使得V2402 (RACK)完全滿足變電站自動化系統中后臺機的使用需求。2個千兆網口可以建立網絡冗余，確保數據傳輸不丟失。V2402 (RACK) 還支持CF卡擴展，板載一個SATA接口和一個IDE接口，使得存儲數據更為可靠。

V2402原本是一款壁掛式安裝的產品，為了適應變電站自動化系統的使用，客制化產品V2402 (RACK) 則采用了機架式安裝方式。相較于傳統的工控機，V2402 (RACK)無論在體積和內在布局上，都具有極大的優勢。嵌入式計算機內部采用了無風扇、無飛線的設計，極大程度上降低了故障點，使得整個產品和系統都更為可靠。此外，V2402(RACK)采用了工業DOM盤存儲，使數據更加安全。以上這些特點完全滿足變電站自動化系統SCADA后臺機的需求。

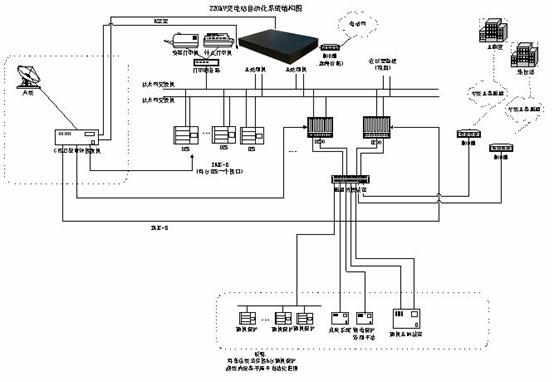

系統配置圖

為什么選擇Moxa？

• 專業快速的響應和客制化服務

• 模塊化嵌入式計算機，具有多種接口類型設計，功能強大、變化靈活

• 機架式安裝方式，易于安裝和系統管理

• 寬電源輸入范圍：100 - 240 VAC/VDC

• 無風扇，無硬盤，低功耗設計，提升產品穩定可靠性

應用產品: V2402

• CPU：Intel Atom N270 1.6 GHz

• 兩個千兆以太網口，2個RS-232/422/485 串口，2個USB口

• 支持雙顯，支持DVI-I和VGA格式

• 支持CF卡插槽，板載SATA接口和IDE接口

• 電源輸入范圍：100 ~ 240 AC/DC

• 機架式安裝方式
