串口轉光纖轉換器組網方案在煤礦系統的應用

隨著國家對煤礦企業安全生產要求的不斷提高和企業自身發展的需要，我國各大、中、小煤礦陸續安裝了礦井監測控制系統，大大提高了礦井安全生產水平和安全管理效率，同時也為該技術的正確選擇、使用、維護和企業安全生產管理提出了更高的要求。

傳統礦井監控系統大多采用的是點對點的通信方式，兩端分別由一個串口轉光纖轉換器（RS232-光纖和光纖-RS232）進行通信。煤炭企業的信息化分為安全生產信息化和管理信息化兩部分。整個系統由本礦控制中心、提升監控、煤氣監控、風機監控、電力監控、安全人員定位監控等分站組成。各監控分站之間采用RS232/485串行數據接口標準進行通信，本礦控制中心對各監控分站進行數據的采集和傳輸。

礦井監控主要是對煤礦井下的有害、有毒、易燃易爆氣體和各種機電運行狀態的監測和控制。用戶通過光纖組網方案來監測和控制事故的發生，大大減輕了工作人員的工作量和財產損失。其拓撲網絡結構圖：

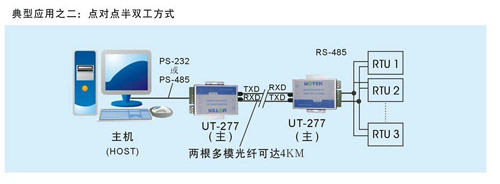

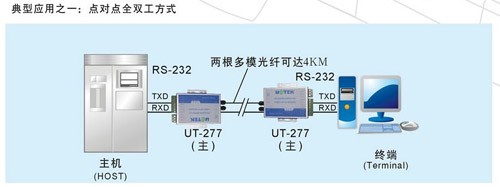

如圖，監控主機與終端都配有RS-232、RS-485或者RS-422接口。通過一對UT-277光纖轉換器、可實現2臺設備的光纖通信。實現一根光纖收發距離可達40千米。

宇泰串口轉光纖轉換器用于：1、實現RS-232/485光纖通信的中繼，也就是延長串口光纖通信距離  2、實現總線式串行光纖多機通信，就是將多個RS-232或者RS-485接口接入同一個總線式串口光纖通信網。

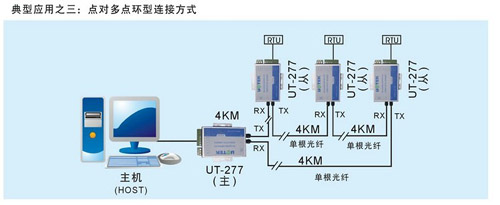

在環路方式下，一個主模式的UT-277可以和一個至十個從模式的UT-277用一根光纖連在一起，實現一點對多點的應用。

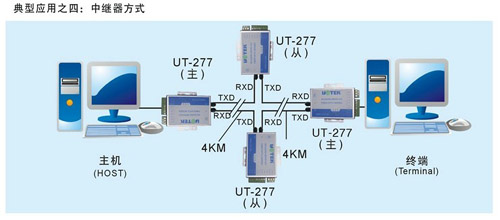

在一對點對點的UT-277中間增加兩只從模式的UT-277作為中繼器，可以使用通信距離延長至8KM。

一款好的光纖轉換器可以支持單模和多模光纖傳輸、可以將RS-232、RS-485、RS-422信號轉換到到一根或者一對光纖進行雙向傳輸。這樣好的光纖轉換器直接關系到整個網絡組網的構建，便于整個光纖網絡的靈活布局。

深圳宇泰光纖Modem提供RS-32/485/422串口轉光纖功能，實現光纖與RS-232/485/422串口的數據雙向透明傳輸。由于光纖傳輸距離遠（多模4KM，單模可達20，40，60KM），抗干擾能力強，是連接遠程終端單元到主機和分散式集中控制系統的長距離傳輸的上佳選擇，由于光纖具有極強的抗干擾能力，能夠有效的避免雷擊，浪涌和電磁干擾等對工業數據通信設備的破壞和通信線路的干擾，保證通信系統的穩定性。

 UT-277串口轉光纖轉換器提供一對ST光纖接口，支持點對點或環路連接方式。在點對點方式下，兩個設成主模式的UT-277通過背靠背連接；在環路方式下，一個主模式的UT-277可以和一個至十個從模式的UT-277用一根光纖連在一起，實現一點對多點的應用。在一對點對點的UT-277中間增加兩只從模式的UT-277作為中繼器，可以使用通信距離延長至8KM。

串口轉光纖轉換器廣泛應用于物聯網、工業自動化控制系統、信息智能化管理系統、電力系統、醫療設備系統、金融系統、軌道交通、安防系統等領域。
