支持Modbus協議的TCP/IP轉RS232轉換器設計

Modbus協議和RS232、R485串口通信協議在工業自動化控制領域廣泛被使用，特別是在現場智能儀器儀表、電機啟動保護裝置、電量測量裝置、各種變送器和變頻器。我司目前開發了一款支持Modbus協議的TCP/IP轉RS232轉換器。

什么是Modbus協議？

Modbus協議最初由Modicon公司開發出來，在1979年末該公司成為施耐德自動化(Schneider Automation)部門的一部分，現在Modbus已經是工業領域全球流行的協議。此協議支持傳統的RS-232、RS-422、RS-485和以太網設備。許多工業設備，包括PLC，DCS，智能儀表等都在使用Modbus協議作為他們之間的通訊標準。有了它，不同廠商生產的控制設備可以連成工業網絡，進行集中監控。

當在網絡上通信時，Modbus協議決定了每個控制器須要知道它們的設備地址，識別按地址發來的消息，決定要產生何種行動。如果需要回應，控制器將生成應答并使用Modbus協議發送給詢問方。

Modbus標準的物理層可以采用RS232串行通信方式．它定義了連接器的引腳、電纜、信號位、傳輸波特率、奇偶校驗等內容。在長距離通信中通常采用RS485網絡。通信介質采用屏蔽雙絞線，通信距離可達1000m。傳輸線上的信息交換是半雙工的，即同時只能有一臺設備允許發送信息，主站在發送下一條指令之前要等待從站設備回應，從而避免了線路的沖突。

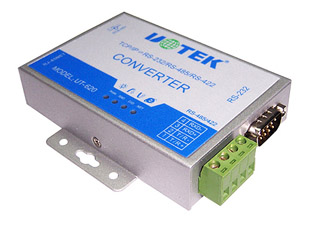

UT-620是為TCP/IP到RS-232/422/485之間完成數據轉換的通訊接口轉換器，升級后的UT-620支持Modbus協議，因此它廣泛應用于工業控制、門禁系統、考勤系統、售飯系統、POS系統、樓宇自控系統、電力系統、監控及數據采集系統、自助銀行系統等。其內建的RTOS（實時操作系統）及完整的TCP/IP通訊協議可使UT-620不只提供可靠穩定的操作平臺，更可使原有系統簡便且快速的經由Internet進行遠程管理。

性能參數：
■ 網絡接口：符合IEEE 802.3 10/100M接口
■ 串行接口：RS-232/422/485三合一自適應接口
■ 串行接口速率：1200-230.4KBPS
■ 數據流控：XON/XOFF或RTS/CTS
■ 工作電壓：9-30VDC(可選9-48VDC)
■ 工作電流：350mA
■ 傳輸介質: 雙絞線或屏蔽線
■ 外形尺寸：97mm×65mm×26mm

■ 使用環境：-25℃ 到 70℃，相對濕度為5%到95%

TCP/IP協議是一個面向連接的可靠協議。Modbus采用主從方式定時收發數據，在實際使用中如果某Slave站點斷開后（如故障或關機），Master端可以診斷出來，而當故障修復后，網絡又可自動接通。因此，Modbus協議的可靠性較好。所以我司故研發了此款轉換器的升級版。且被廣泛應用于機械、水利、電力、環保等行業設備中。
